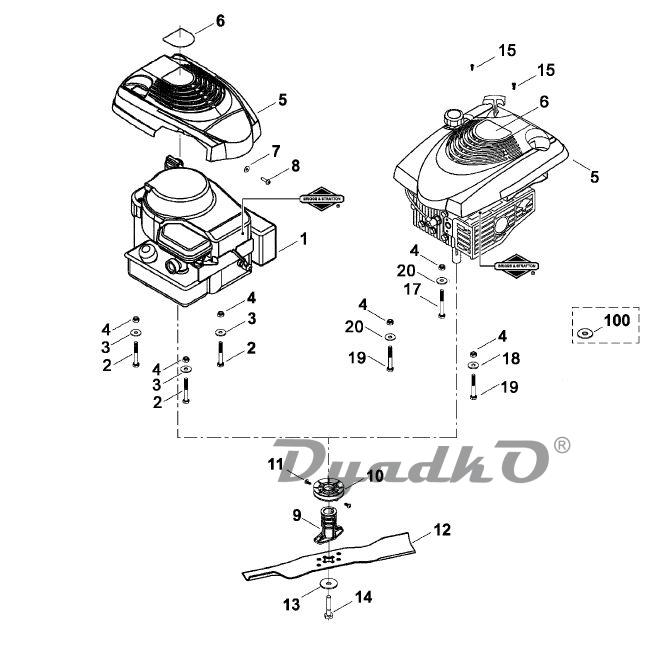

Схема VIKING MB 415, MB 465, MB 465 C D Двигатель, нож

1 BRIGGS & STRATTON, четырехтактный двигатель
2 Винт с шестигранной головкой М8х60 (1) (2)
3 Шайба 8,4 (1) (2)
4 Стопорная гайка М8
4 Шестигранная гайка М8 (1) ✻ (до серийного номера 4 30 529 230) (02.2005)
4 Шестигранная гайка М8 (2) (3) ✻ (до серийного номера 4 30 526 545) (02.2005)
5 Крышка (1) (2)
5 Крышка (3)
6 Обозначение типа MB 415 (1)
6 Обозначение типа MB 415 (1) ✻ (до серийного номера 4 30 529 230) (02.2005)
6 Обозначение типа MB 465 (2)
6 Обозначение типа MB 465 (2) ✻ (до серийного номера 4 30 526 545) (02.2005)
6 Обозначение типа MB 465 С (3)
7 Шайба 5,3 (1) (2)
8 Самонарезающий винт 4,8x16 (1) (2)
9 Втулка ножа
10 Клиноременный шкив
11 Самонарезающий винт Р5х12
12 Нож (1)
12 Нож (2) (3)
13 Зажимная шайба
13 Зажимная шайба 11x40x2,5 ✻ (до серийного номера 4 30 738 611) (29.2005)
14 Винт с шестигранной головкой 3/8\"х2\" (45 - 55 Nm)
15 Самонарезающий винт Р4х30 (3)
17 Винт с шестигранной головкой М8х90 (3)
18 Шайба 8,4 (3)
19 Винт с шестигранной головкой М8х60 (3)
20 Шайба 8,4 (3)
100 Шайба 10,5x24x2 (3) ✻ (до серийного номера 54 496 954) (12.2002)
Примечание:

(1) ME 415
(2) ME 465
(3) ME 465 C
☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
