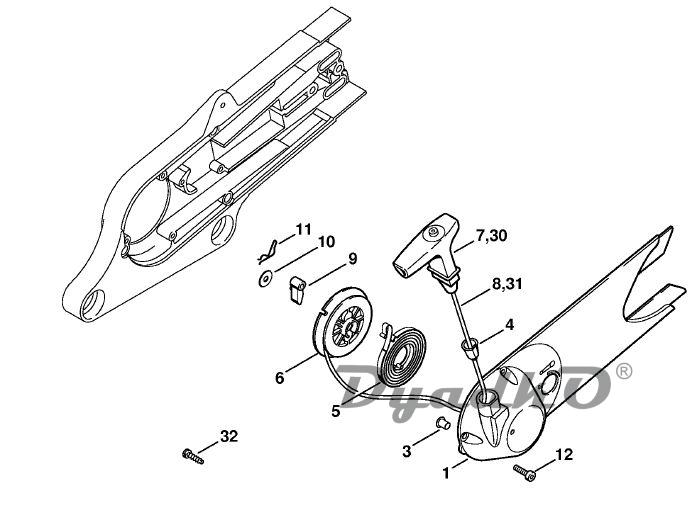

Схема STIHL TS 400 C Пусковое устройство

1 Крышка пускового устройства ☐ 3,4
3 Пустотелая заклёпка 7,5 х 1 х 6,8
3 Полая заклёпка 6,5 х 0,5 х6,8
4 Втулка
5 Возвратная пружина
6 Тросиковый шкив
7 Рукоятка ElastoStart, диам. 4,5 мм ☐ 8
8 Пусковой тросик, диам. 4,5 мм
9 Защёлка
10 Шайба
11 Пружина
12 Винт с цилиндрической головкой IS-M5 х 20
30 Рукоятка ElastoStart 3,5 mm ✻ (до серийного номера X 38 430 817) (04.1998) ☐ 31
31 Пусковой тросик, диам. 3,5 мм ✻ (до серийного номера X 38 430 817) (04.1998)
32 Винт со шлицевой головкой ✻ (до серийного номера X 38 430 817) (04.1998)
40 Крышка пускового устройства с пусковым приспособлением ☐ 1-11 (A)
50 Пусковой тросик, диам. 4,5 мм, 28 шт. (А,В) (A)
60 Пусковой тросик, диам. 3,5 мм / 28 шт. (А,В) ✻ (до серийного номера X 38 430 817) (04.1998) (A)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
