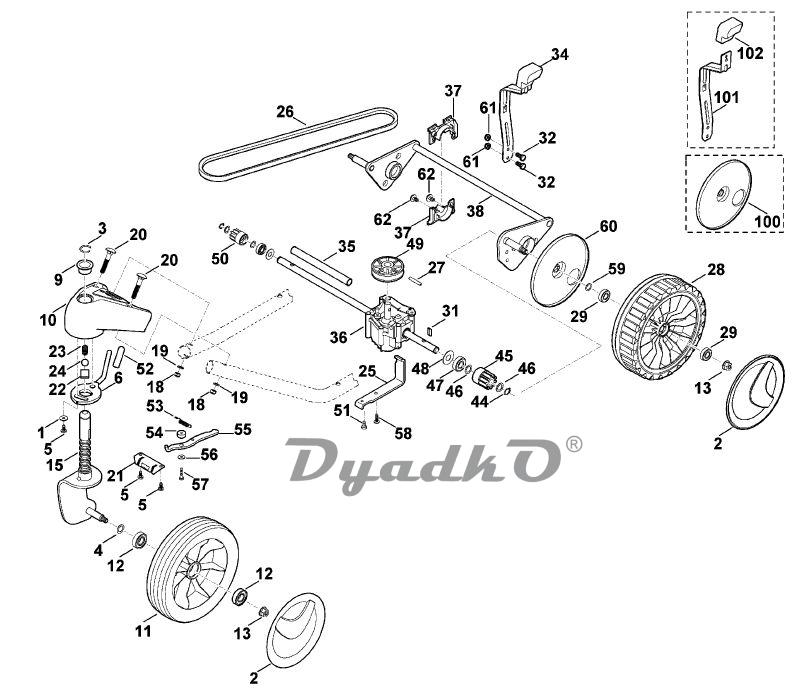

Схема VIKING MB 3 RTX C Ходовая часть

1 Шайба 5,3
2 Колпак колеса
3 Распорная гайка А20
4 Шайба Р12x18x0,5
5 Самонарезающий винт М5х12
6 Механизм блокировки
9 Втулка с буртиком
10 Регулируемый элемент ☐ 9
11 Колесо в сборе 200 ☐ 12
12 Шарикоподшипник 6001-2RS
12 Шарикоподшипник 6001-2RS (50.2009)
13 Шестигранная гайка М8
15 Вилка колеса
18 Стопорная гайка М8
18 Шестигранная гайка М8 ✻ (до серийного номера 4 32 821 043) (46.2011)
19 Шайба 8,4
20 Болт с плоской круглой головкой М8х45
21 Фиксирующая пластина
22 Проставка
23 Пружина сжатия 7,0x10x20,4
24 Шар 12,7
25 Держатель
26 Клиновой ремень Привод движения
27 Зажимной штифт 5x30
28 Колесо в сборе 200 ☐ 29,60
28 Колесо в сборе 200 ✻ (до серийного номера 4 32 417 171) (57.2010) ☐ 29,60
29 Шарикоподшипник 6001-2RS
29 Шарикоподшипник 6001-2RS (50.2009)
31 Шпонка обгонной муфты
32 Винт с шестигранной головкой М6х14
34 Переводной рычаг в сборе
35 Труба
36 Коробка передач ☐ 27,49
37 Держатель оси
38 Ось
44 Стопорное кольцо 12x1
45 Шестерня
46 Шайба Р12x18x0,5
47 Шарикоподшипник 6001-2RS
47 Шарикоподшипник 6001-2RS (50.2009)
48 Защитный диск
49 Кпиноременный шкив
50 Шестерня
51 Самонарезающий винт М5х12
52 Колпачок
53 Пружина растяжения
54 Втулка подшипника
55 Рычаг
56 Шайба 5,3
57 Самонарезающий винт М5х25
58 Самонарезающий винт Р5х16
59 Шайба Р12x18x1
60 Крышка
61 Шестигранная гайка М6
62 Самонарезающий винт Р5х8 ✻ (до серийного номера 4 32 110 545) (52.2009)
100 Крышка ✻ (до серийного номера 4 32 417 171) (57.2010)
101 Переводной рычаг ✻ (до серийного номера 4 33 394 839) (46.2012)
102 Прием ✻ (до серийного номера 4 33 394 839) (46.2012)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
