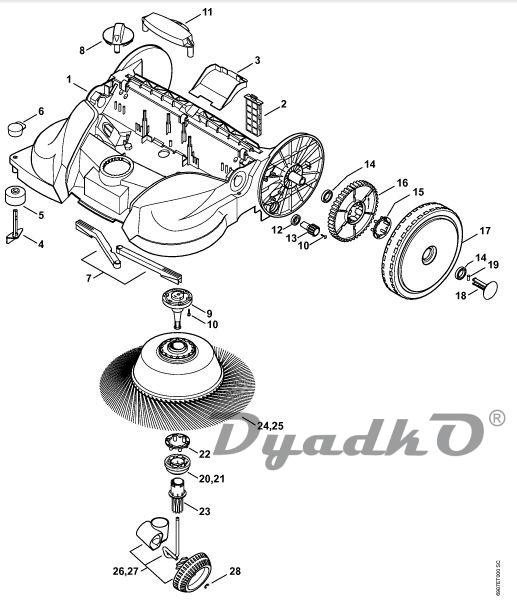

Схема STIHL KG 770 Рама, Тарельчатая щётка

1 Рама
2 Фильтр
3 Отражательный щиток
4 Держатель нижнего положения
5 Направляющий ролик
6 Кнопка
7 Рычажно-тяговый механизм
8 Поворотная рукоятка
9 Болт подшипника
10 Винт для листового металла 2.9 х 19
11 Защитное прикрытие
12 Радиальный шарикоподшипник 6903-2Z
13 Зубчатое колесо
14 Радиальный шарикоподшипник 6805-2Z
15 Поводок
16 Зубчатое колесо
17 Колесо
18 Держатель □ 19
19 Штифт
20 Корпус муфты, левый
21 Корпус муфты, правый
22 Поводок
23 Зубчатая муфта
24 Тарельчатая щётка, лева
25 Тарельчатая щётка, правая
26 Косозубое колесо левое □ 28
27 Косозубое колесо правое □ 28
28 Пружинное стопорное кольцо 6 х 0.7
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Корпус муфты, левый □ 20. 22
Корпус муфты, правый □ 21,22
Набор тарельчатых щёток KG 770 □ 24. 25
Набор косозубых колёс □ 26 - 27
