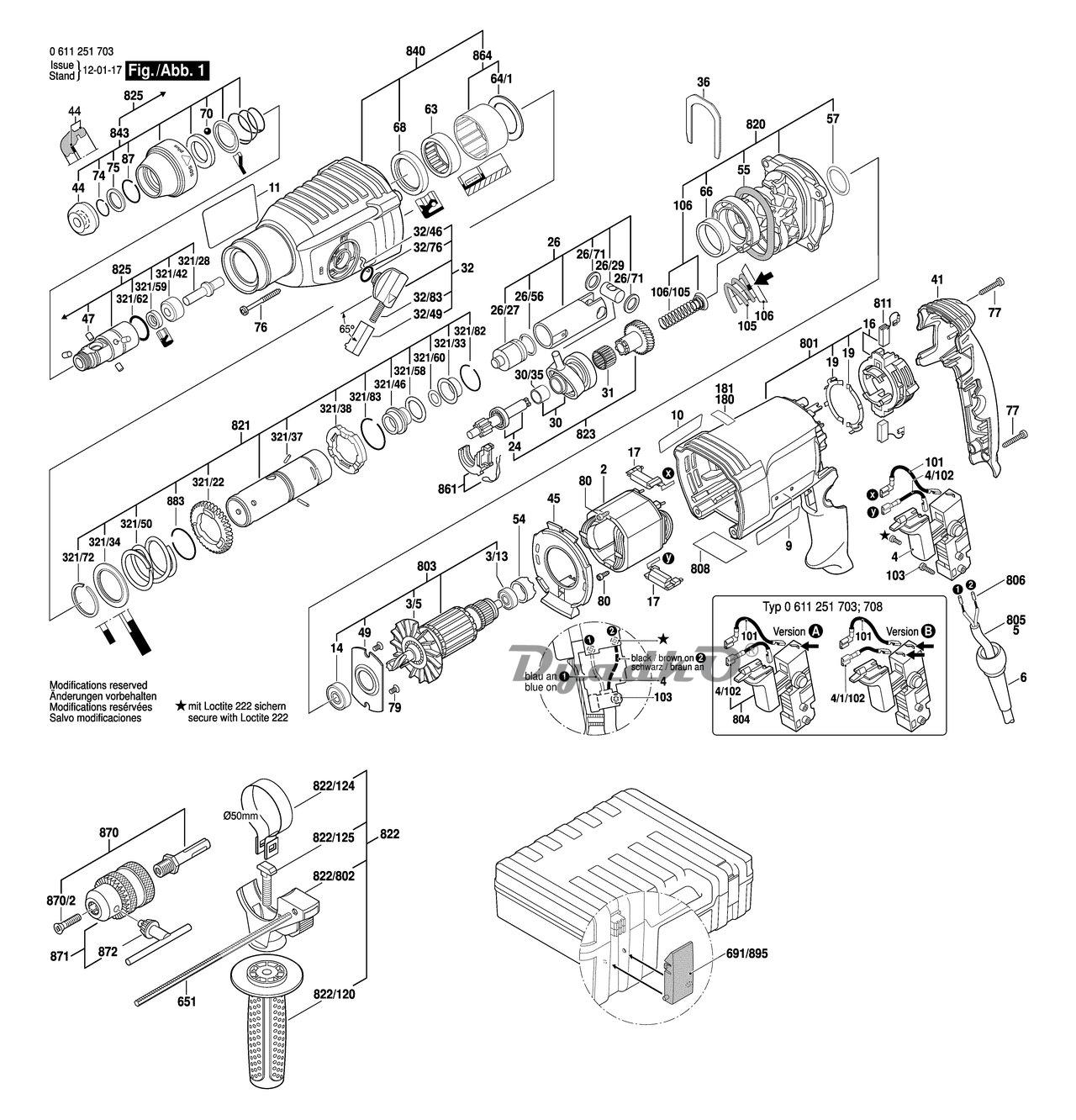

2 |
Статор 230V \\ Field 230V |
|
3/5 |
Вентилятор \\ Fan |
|
3/13 |
Шарикоподшипник DIN 625-607-2Z/C3 \\ Deep-Groove Ball Bearing DIN 625-607-2Z/C3 |
|
4/102 |
Соединительный кабель \\ Connecting Cable |
|
4/1/102 |
Присоединительный кабель \\ Connecting Cable |
|
6 |
Наконечник \\ Grommet |
|
9 |
Этикетка фирмы GBH 2-26 RE \\ Manufacturer\'s nameplate GBH 2-26 RE |
|
10 |
Этикетка фирмы GBH 2-26 RE \\ Manufacturer\'s nameplate GBH 2-26 RE |
|
11 |
Этикетка с указаниями \\ Reference Plate |
|
14 |
Шарикоподшипник \\ Deep-Groove Ball Bearing |
|
16 |
Щеточная пластина \\ Brush Plate |
|
17 |
Помехоподавляющий фильр \\ Suppression Filter |
|
19 |
Коммутационный контакт \\ Switch Contact |
|
24 |
Шлицевой вал \\ Toothed Shaft |
|
26 |
Ударный поршень \\ Hammer Piston |
|
26/27 |
Боёк \\ Striker |
|
26/29 |
Поршневой палец \\ Piston Pin |
|
26/56 |
Кольцо уплотнительное \\ O-Ring |
|
26/71 |
Вкладыш \\ Shim Ring |
|
30 |
Подшипник со стороны прив \\ Drive End Shield |
|
30/35 |
Подшипник скольжения \\ Plain bearing |
|
31 |
Комплект роликов \\ Needle-Roller Assembly |
|
32 |
Закрутка ЧЕРНЫЙ \\ Clamp Handle BLACK |
|
32/46 |
Поводковый штифт \\ Driver Pin |
|
32/49 |
Кнопка выключателя КРАСНЫЙ \\ Switch Button RED |
|
32/76 |
Кольцо уплотнительное 2,7x10,5 MM \\ O-Ring 2,7x10,5 MM |
|
32/83 |
Пружина сжатия \\ Compression Spring |
|
36 |
Опорный лист \\ Holding Plate |
|
41 |
Крышка корпуса СИНИЙ \\ Housing Cover BLUE |
|
44 |
Защитный колпачок \\ Protective Cap |
|
45 |
Кольцо воздуховод \\ Air-Deflector Ring |
|
47 |
Штифт \\ Needle Roller |
|
49 |
Подшипниковый щит \\ End Shield |
|
54 |
Резиновая втулка \\ Rubber Bushing |
|
55 |
Уплотнительное кольцо \\ Seal ring |
|
57 |
Кольцо уплотнительное \\ O-Ring |
|
63 |
Игольчатый подшипник Ø30xØ37x12 MM \\ Needle bearing Ø30xØ37x12 MM |
|
64/1 |
Опорная шайба \\ Supporting Disc |
|
66 |
Подшипник скольжения \\ Plain bearing |
|
68 |
Кольцо уплотнительное \\ Rotary shaft lip seal |
|
70 |
Шарик DIN 5401-Ø7MM-III-ST \\ Ball DIN 5401-Ø7MM-III-ST |
|
74 |
Пружинное кольцо \\ Retaining ring |
|
75 |
Опорная шайба \\ Retaining Washer |
|
76 |
Винт \\ Thread-forming tap. Screw |
|
77 |
Винт с головкой torx 4x25 \\ Torx Oval-Head Screw 4x25 |
|
79 |
Винт \\ Thread-forming tap. Screw |
|
80 |
Болт \\ Screw |
|
87 |
Пружинное кольцо DIN 7993-A22 \\ Retaining ring DIN 7993-A22 |
|
101 |
Соединительный кабель \\ Connecting Cable |
|
103 |
Винт со сферической голов 3x10 ST \\ Lens Head Screw 3x10 ST |
|
106 |
Подшипник скольжения \\ Plain bearing |
|
106/105 |
Пружина сжатия \\ Compression Spring |
|
321/22 |
Цилиндрическое колесо \\ Cylindrical Gear |
|
321/28 |
Ударный болт \\ Striker Pin |
|
321/33 |
Опорная гильза \\ Holding Jacket |
|
321/34 |
Опорная шайба \\ Supporting Disc |
|
321/37 |
Цилиндрический штифт DIN6325-2,5x12-RIKO \\ Straight Pin DIN6325-2,5x12-RIKO |
|
321/38 |
Храповой диск \\ Catch Disk |
|
321/42 |
Упорное кольцо \\ Thrust Ring |
|
321/46 |
Направляющая втулка \\ Guide Bushing |
|
321/50 |
Пружина сжатия \\ Compression Spring |
|
321/58 |
Кольцо уплотнительное \\ O-Ring |
|
321/59 |
Кольцо уплотнительное \\ Rotary shaft lip seal |
|
321/60 |
Кольцо уплотнительное \\ O-Ring |
|
321/62 |
Кольцо уплотнительное \\ O-Ring |
|
321/72 |
Пружинное кольцо \\ Retaining ring |
|
321/82 |
Пружинное кольцо \\ Retaining ring |
|
321/83 |
Пружинное кольцо A22 DIN 7993 \\ Retaining ring A22 DIN 7993 |
|
651 |
Упор глубины SW 6x210 MM \\ Depth-Gauge SW 6x210 MM |
|
691/895 |
Замок для 1 615 438 486+358+367 \\ Lock for 1 615 438 486+358+367 |
|
691/895 |
Замок для 1 615 438 429 + 1 615 438 430 \\ Lock for 1 615 438 429 + 1 615 438 430 |
|
801 |
Корпус мотора СИНИЙ \\ Motor Housing BLUE |
|
803 |
Ротор с вентилятором 230V \\ Armature With Fan 230V |
|
804 |
Выключатель \\ On-Off Switch |
|
805 |
Сетевой кабель EU 4,15m 2 x 1,0mm H07 RN-F \\ Power supply cord EU 4,15m 2 x 1,0mm H07 RN-F |
|
806 |
Гильза для оконцевания жи DIN 46 228-A1-6 \\ End Splice DIN 46 228-A1-6 |
|
808 |
Этикетка типа 26x42 MM \\ Nameplate 26x42 MM |
|
811 |
Комплект угольных щеток \\ Carbon-Brush Set |
|
811 |
Комплект угольных щеток 10 x 1 617 000 525 \\ Carbon-Brush Set 10 x 1 617 000 525 |
|
820 |
Промежуточный фланец \\ Intermediate Flange |
|
821 |
Труба \\ Pipe |
|
822 |
Дополнительная рукоятка ЧЕРНЫЙ \\ Auxiliary Handle BLACK |
|
822/120 |
Дополнительная рукоятка M8 ЧЕРНЫЙ \\ Auxiliary Handle M8 BLACK |
|
822/124 |
Стяжная лента Ø 50 MM \\ Clamping Band Ø 50 MM |
|
822/125 |
Винт с т-образной головко M8x40 MM \\ T-Head Bolt M8x40 MM |
|
822/802 |
Зажимной держатель \\ Support Clamp |
|
823 |
Шлицевой вал \\ Toothed Shaft |
|
825 |
Патрон \\ Tool Holding Fixture |
|
840 |
Корпус редуктора \\ Gear Housing |
|
843 |
Защитная гильза \\ Protection Sleeve |
|
861 |
Деталь включения \\ Switching Element |
|
864 |
Опорная шайба \\ Supporting Disc |
|
870 |
Хвостовик 1/2\", SDS-Plus \\ Drill Chuck Shank 1/2\", SDS-Plus |
|
870/2 |
Винт потайной M6x27-KØ11 ЛЕВАЯ РЕЗЬБА \\ Countersunk-Head Screw M6x27-KØ11 LEFTHAND THREA |
|
871 |
Сверлильный патрон \\ Chuck |
|
872 |
Ключ для сверлильного пат SG2 \\ Chuck Wrench SG2 |
|
883 |
Пружинное кольцо A22 DIN 7993 \\ Retaining ring A22 DIN 7993 |
