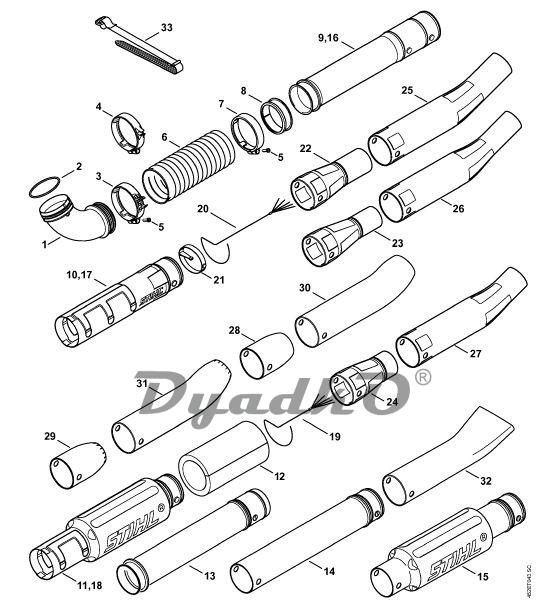

Схема STIHL BR 500, BR 550, BR 600 Гофрированный шланг - Пневматическая труба

1 Колено □ 2
2 Круглое уплотнительное кольцо 85 х 3,5
3 Скоба для шланга
4 Скоба для шланга (23.2011)
5 Винт с цилиндрической головкой IS-P6 х 26,5
6 Гофрированный шланг
7 Скоба для шланга
8 Скользящее кольцо
9 Пневматическая трубка
10 Пневматическая трубка (3-6)
11 Шумоглушитель нагнетательной трубы (1,2)
12 Изоляционная прокладка (1,2)
13 Пневматическая трубка *(до серийного номера 2 69 089 199) (38.2006)
14 Пневматическая трубка (3-6) *(до серийного номера 2 69 089 199) (38.2006)
15 Шумоглушитель нагнетательной трубы (1,2) *(до серийного номера 2 69 089 199) (38.2006)
16 Пневматическая трубка (В) (38.2006)
17 Пневматическая трубка (В) (3-6) (38.2006)
18 Шумоглушитель нагнетательной трубы (В) (1,2) (38.2006)
19 Отводная труба (В) (1,2) (38.2006)
20 Отводная труба (В) (3-6)
21 Кольцо - 2 69 089 199 (38.2006)
22 Сопло (5,6)
23 Сопло (3,4)
24 Сопло (1,2)
25 Сопло (5,6)
26 Сопло (3,4)
27 Сопло (1,2)
28 Сопло (2,6) (11.2010)
29 Сопло (4) (11.2010)
30 Сопло (1,5) (11.2010)
31 Сопло (3) (11.2010)
32 Сопло(В)
33 Сцепляющая лента
Примечание:

(1) - BR 500
(2) - BR 500 Z
(3) - BR 550
(4) - BR 550 Z
(5) - BR 600
(6) - BR 600 Z
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Пневматическая трубка, комплект BR 600 (В) (5,6) (11.2010),(38.2006) □ 16, 17, 20, 22
Пневматическая трубка, комплект BR 500 (В) (1,2) (11.2010),(38.2006) □ 12, 16, 18,19, 24
Пневматическая трубка, комплект BR 550 (В) (3,4) (11.2010),(38.2006) □ 16,17, 20, 23
