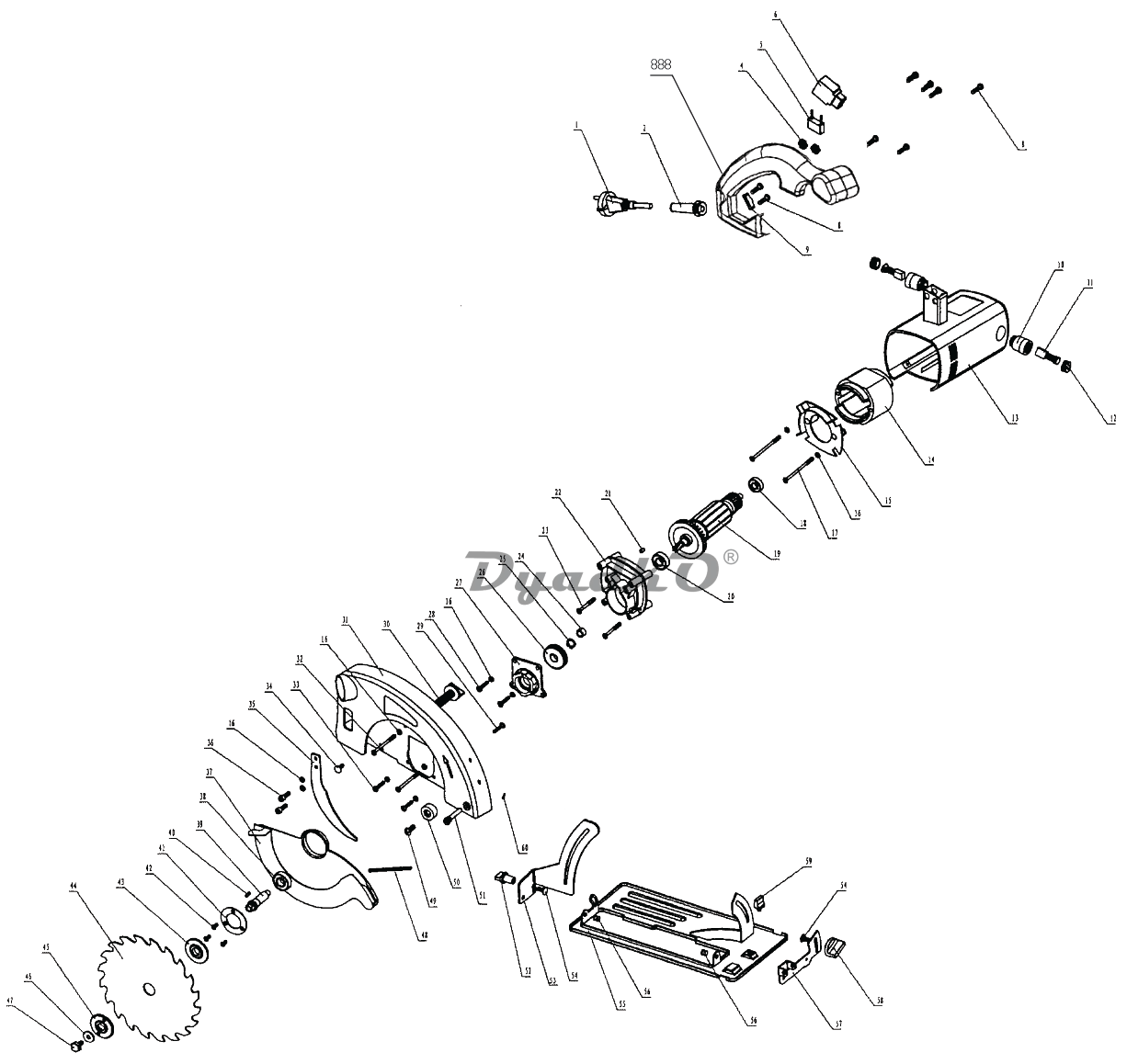

Схема STURM CS50160

1 Шнур сетевой
2 Воротник шнура
4 Индуктор
5 Конденсатор
6 Выключатель
8 Винт ST4X16
9 Прижим шнура
10 Щеткодержатель
11 Угольная щетка
12 Крышка щетки
13 Корпус статора
13N корпус статора 170мм
14 Статор ф72хф43х50
14 Статор новый ф72xф44x43
15 Защита статора
16 Шайба гроверная 4
17 Винт ST4X65
18 Подшипник 608
19 Ротор новый ф43?43
19 Ротор ф41.5?50
19NN ротор ф41.5х50mm L=174mm
20 Подшипник 6000
21 Шпонка
22 Промщит
23 Винт ST4X35
24 Втулка
25 Стопорное кольцо
26 Шестерня
27 Фланец подшипника
28 Винт
29 Винт
30 Винт-барашек
31 Корпус алюминевый
32 Винт
33 Винт
34 Винт
35 Нож
36 Винт
37 Кожух защитный подвижный
38 Подшипник 6001
39 Шпиндель
40 Шпонка
41 Прижим диска
42 Винт М4х8
43 Фланец внутренний
44 Режущий диск
45 Фланец внешний
46 Шайба
47 Винт диска
48 Пружина
49 Винт M6X14
50 Резиновое клише
51 Винт
52 Кнопка фиксатора
53 Ограничительная планка
54 Винт
55 Стол
56 Заклепка ф6
57 Ограничительная планка
58 Кнопка фиксатора
59 Винт
60 Винт
61 Выключатель
62 корпус
63 Лазер
64 крепеж лазера
65 Винт
66 Винт
67 кожух
68 Винт
69 Пружина
70 Медный контакт
71 кнопка выключателя
431 Ключ
501 Ключ
511 Линейка
888 Ручка в сборе
