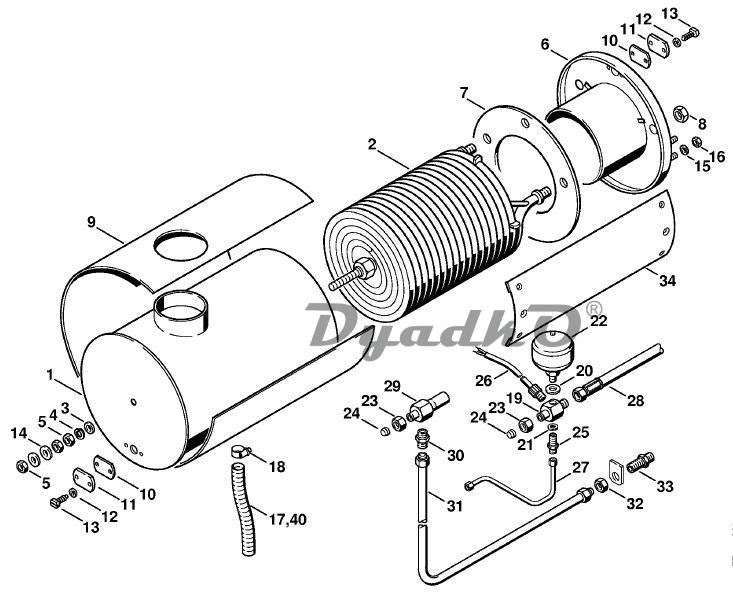

Схема STIHL RE 640 W Теплообменник *(до серийного номера X 35 800 836)

1 Кожух горелки (С) *(до серийного номера X 35 800 836)
2 Нагревательный змеевик *(до серийного номера X 35 800 836)
3 Шайба 13 *(до серийного номера X 35 800 836)
4 Пружинящее кольцо 12 *(до серийного номера X 35 800 836)
5 Шестигранная гайка М12 *(до серийного номера X 35 800 836)
6 Защитное прикрытие *(до серийного номера X 35 800 836) □ 7
7 Уплотнительное кольцо *(до серийного номера X 35 800 836)
8 Шестигранная гайка М18 х 1.5 *(до серийного номера X 35 800 836)
9 Защитная оболочка *(до серийного номера X 35 800 836)
10 Уплотнение *(до серийного номера X 35 800 836)
11 Верхняя плита *(до серийного номера X 35 800 836)
12 Шайба 6.4 *(до серийного номера X 35 800 836)
13 Винт для листового металла 6.3 х 16 (С) *(до серийного номера X 35 800 836)
14 Шайба 13 *(до серийного номера X 35 800 836)
15 Шайба 8.4 *(до серийного номера X 35 800 836)
16 Шестигранная гайка М8 *(до серийного номера X 35 800 836)
17 Шланг из высококачественной стали (С) *(до серийного номера X 35 800 836)
18 Скоба для шланга 16-25 *(до серийного номера X 35 800 836)
19 Распределитель *(до серийного номера X 35 800 836)
20 Уплотнительное кольцо 16 х 20 *(до серийного номера X 35 800 836)
21 Уплотнительное кольцо 10 х 14 х 1.5 *(до серийного номера X 35 800 836)
22 Гидроаккумулятор *(до серийного номера X 35 800 836)
23 Накидная гайка *(до серийного номера X 35 800 836)
24 Режущее кольцо *(до серийного номера X 35 800 836)
25 Соединительная деталь *(до серийного номера X 35 800 836)
26 Термопредохранитель *(до серийного номера X 35 800 836)
27 Труба *(до серийного номера X 35 800 836)
28 Высоконапорный шланг *(до серийного номера X 35 800 836)
29 Резьбовая соединительная деталь *(до серийного номера X 35 800 836) □ 23. 24. 30
30 Соединительная деталь *(до серийного номера X 35 800 836)
31 Труба (С) *(до серийного номера X 35 800 836)
32 Шестигранная гайка М18 х 1.5 (С) *(до серийного номера X 35 800 836)
33 Соединительная деталь *(до серийного номера X 35 800 836)
34 Защитное приспособление *(до серийного номера X 35 800 836)
40 Шланг Высококачественная сталь *(до серийного номера X 22 947 954) (36.1995)
Распределитель *(до серийного номера X 35 800 836) □ 19-26
