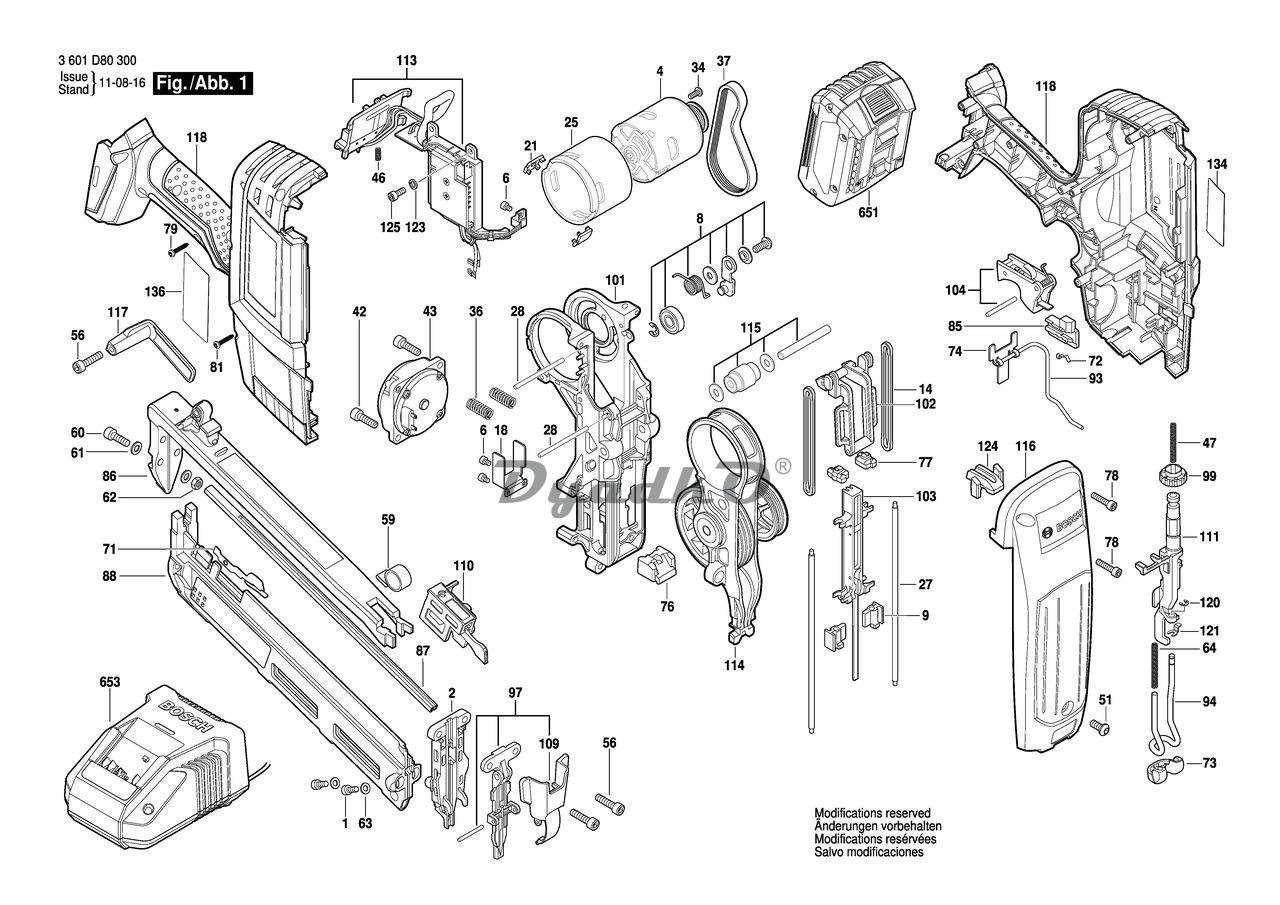

Схема BOSCH GSK 18 V-LI (3601D80300)

1 Болт \\ Screw
2 Нос \\ Nose
4 Мотор постоянного тока \\ DC motor
6 Болт \\ Screw
8 Кончик сопла \\ Belt Tightening Roller
9 Направляющая гильза \\ Guide Sleeve
14 Крепление резиновое \\ Rubber band
18 Сменная плита \\ Wear Plate
21 Щеточная крышка \\ Brush-Cover
25 Гильза \\ Sleeve
27 Ходовая шина \\ Guide Rail
28 Пин \\ Pin
34 Болт \\ Screw
36 Пружина сжатия \\ Compression Spring
37 Зубчатый ремень \\ Toothed Belt
42 Болт \\ Screw
43 Магнитная катушка \\ Solenoid
46 Пружина сжатия \\ Compression Spring
47 Пружина сжатия \\ Compression Spring
51 Болт \\ Screw
56 Болт \\ Screw
59 Витая изгибная пружина \\ Coiled Spring
60 Болт \\ Screw
61 Шайба \\ Washer
62 Наконечник \\ Lock Nut
63 Шайба \\ Washer
64 Пружина сжатия \\ Compression Spring
71 Полая пружина \\ Coil Spring
72 Плоская пружина \\ Leaf Spring
73 Защитный кожух \\ Protective Guard
74 Лист скольжения \\ Slide Plate
76 Амортизатор \\ Shock Absorber
77 Амортизатор \\ Shock Absorber
78 Болт \\ Screw
79 Болт \\ Screw
81 Болт \\ Screw
85 Стопорный рычаг \\ Locking Lever
86 Нагельный патрон \\ nail cartridge
87 Шина \\ Rail
88 Нагельный патрон \\ nail cartridge
93 Рычаг \\ Lever
94 Предохранительный рычаг \\ Safety Lever
97 Нос \\ Nose
99 Установочноеколесико \\ Thumbwheel
101 Рама \\ Frame
102 Несущая рама \\ Support Frame
103 Контакт \\ Contact Block
104 Штанга выключения \\ Triggering Rod
109 Нос \\ Nose
110 Питающий блок \\ Feeder Block
111 Регулирующая рукоятка \\ Adjusting lever
113 Электронный модуль \\ Electronic Module
114 Плечо \\ Lever Arm
115 Комплект роликов \\ Needle-Roller Assembly
116 Листовая крышка \\ Metal Cap
117 Пружинный зажим для пояса \\ Belt holder clip
118 Комплект корпуса \\ Housing Set
120 Пружинное кольцо \\ Retaining ring
121 Пружинное кольцо \\ Retaining ring
123 Шайба \\ Washer
124 Амортизатор \\ Shock Absorber
125 Болт \\ Screw
134 Этикетка с содержанием \\ Content Label
136 Этикетка типа \\ Nameplate
651 Вставной блок аккумулятор BBS MR 18V, 3,0Ah,Li \\ Slide-In Accu Package BBS MR 18V, 3,0Ah,Li
653 Зарядное устройство EU 230/10,8-18V, 30 MIN \\ Charger EU 230/10,8-18V, 30 MIN
653 Зарядное устройство GB 230/10,8-18V, 30 MIN \\ Charger GB 230/10,8-18V, 30 MIN
