SH 56, SH 56 C, SH 86, SH 86 C

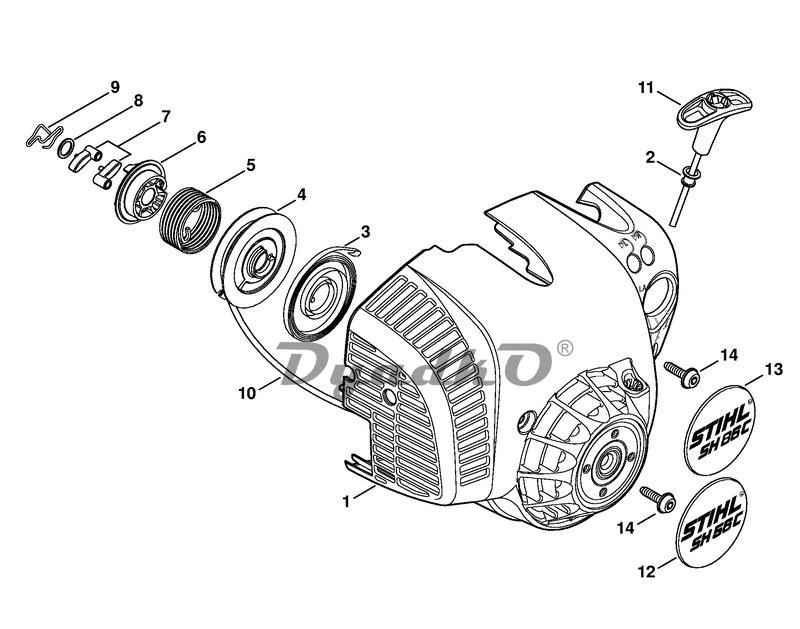

Схема STIHL SH 56, SH 56 C, SH 86, SH 86 C G Пусковое устройство ErgoStart
1
Корпус вентилятора
(2,3,6,7,8)
☐
2
2
Заклёпка 6,5 х 0,5 х 8,8
(2,3,6,7,8)
3
Возвратная пружина
(2,3,6,7,8)
4
Тросиковый шкив
(2,3,6,7,8)
5
Пружина
(2,3,6,7,8)
6
Поводок
(2,3,6,7,8)
7
Защёлка
(2,3,6,7,8)
8
Шайба
(2,3,6,7,8)
9
Пружина
(2,3,6,7,8)
10
Пусковой тросик, диам. 3 х 1060 мм
(2,3,6,7,8)
11
Рукоятка
(2,3,6,7,8)
12
Фирменная табличка SH 56 C
(2,3)
13
Фирменная табличка SH 86 C
(6,7,8)
14
Винт IS D5 х 20
(2,3,6,7,8)
Примечание:
(1)
SH 56-D
(2)
SH 56 C-E D
(3)
SH 56 C-E Z
(4)
SH 86
(5)
SH 86-D
(6)
SH 86 C-E
(7)
SH 86 C-E D
(8)
SH 86 C-E Z
☐
cюда входят номера позиций
✻
машины более старого типа конструкции
(A)
не изображено на иллюстрации
(B)
только в виде специальных принадлежностей
(C)
заводом больше не выпускается
(D)
не поставляется отдельно как запасная деталь
Пусковой тросик, диам. 3 мм х 30,5 м
(B)
(2,3,6,7,8)
Корпус вентилятора с пусковым устройством
(2,3,6,7,8)
☐
1 - 11
