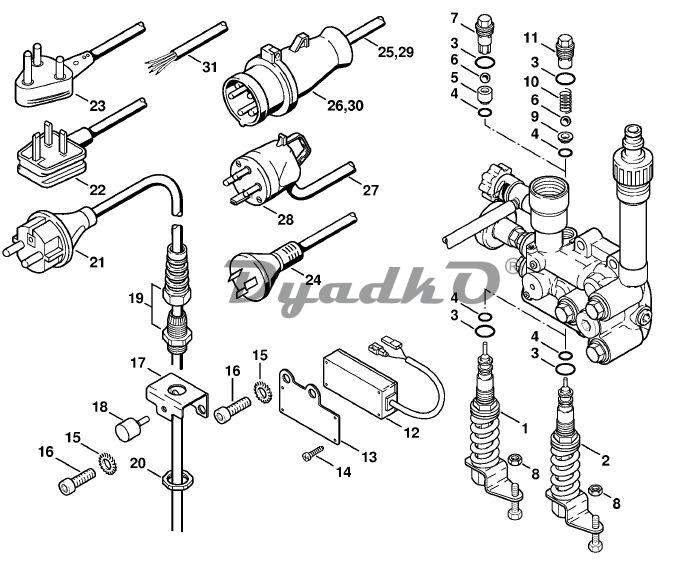

Схема STIHL RE 270 K, RE 280 K Распределительный поршень - Соединительный провод

1 Распределительный поршень (1) □ 3-8
2 Распределительный поршень (2) □ 3, 4, 6,8-11
3 Круглое уплотнительное кольцо 11,2 х 1,8
4 Круглое уплотнительное кольцо 8,76 х 1,78
5 Кольцо седла клапана (D) (1)
6 Шарик (D)
7 Резьбовая пробка (D) (1)
8 Шестигранная гайка М5
9 Кольцо седла клапана (D) (2)
10 Пружина (D) (2)
11 Резьбовая пробка (D) (2)
12 Выключатель □ 13,14
13 Держатель (D)
14 Винт для листового металла 2,2 х 9,5
15 Стопорная шайба с упругими зубцами 10
16 Винт с цилиндрической головкой М10 х 30
17 Держатель
18 Буфер
19 Кабельная арматура с резьбовым соединением
20 Шестигранная гайка
21 Соединительный провод Europa (1)
22 Соединительный провод GB (1)
23 Соединительный провод ZA (1)
24 Соединительный провод AUS, NZ (1)
25 Соединительный провод (2) Europa □ 26
26 Штекер с защитным бортиком (2) Europa
27 Соединительный провод F (2) □ 28
28 Штекер с защитным бортиком (2) F
29 Соединительный провод N (2) □ 30
30 Штекер с защитным бортиком (D) (2) N
31 Кабель (2) MAL, J
Ремонтный набор - Управляющий поршень (1) LJ 3-6
Ремонтный набор - Управляющий поршень (2) □ 3, 4, 6, 9, 10
