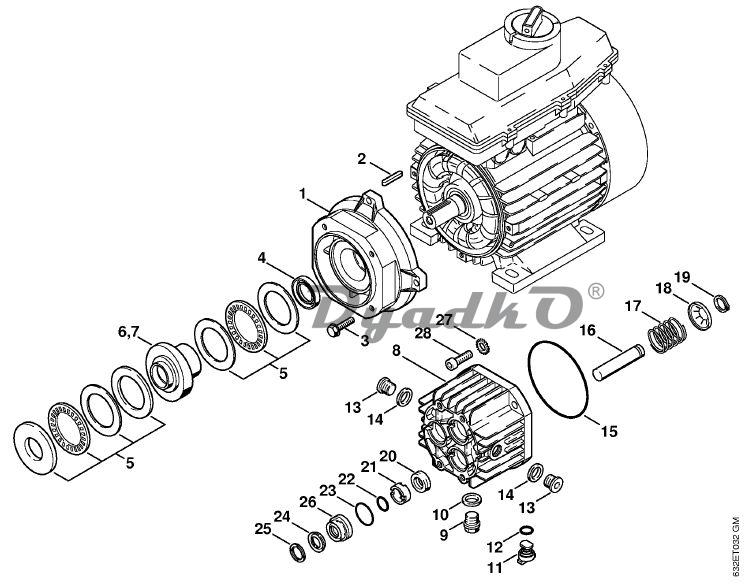

Схема STIHL RE 270 K, RE 280 K Картер привода - Насос

1 Картер привода
2 Призматическая шпонка 4,75 х 4,75 х 31
3 Винт с шестигранной головкой Мб х 25
4 Уплотнительное кольцо вала 24 х 40 х 7
5 Игольчатый подшипник
6 Качающаяся шайба 9* (1) Europa
6 Качающаяся шайба 8’ (1) AUS. NZ. GB
7 Качающаяся шайба 10°30\' (2) Europa
7 Качающаяся шайба 10° (2) MAL. J 50 Гц
7 Качающаяся шайба 9* (2) J 60 Гц
8 Корпус насоса □ 9, 10
9 Резьбовая пробка
10 Уплотнительное кольцо 17 х 22 х 1,5
11 Резьбовая пробка □ 12
12 Круглое уплотнительное кольцо 11,2 х 1,8
13 Резьбовая пробка
14 Уплотнительное кольцо 17 х 23 х 7
15 Круглое уплотнительное кольцо 94.92 х 2.62
15 Комплект - Поршень □ 16-19
16 Поршень (D)
17 Пружина (D)
18 Зажимная шайба (D)
19 Пружинное стопорное кольцо (D)
20 Уплотнительное кольцо вала 15 х 24 х 7 (С)
21 Кольцо (D)
22 Круглое уплотнительное кольцо 15.08 х 2.62 (D)
23 Круглое уплотнительное кольцо 27 х 2
24 Уплотнительное кольцо (D)
25 Уплотнительное кольцо (D)
26 Втулка
27 Зубчатая упругая шайба 8,4
28 Винт с цилиндрической головкой М8 х 25
Набор уплотнений - Поршень □ 20 - 25
