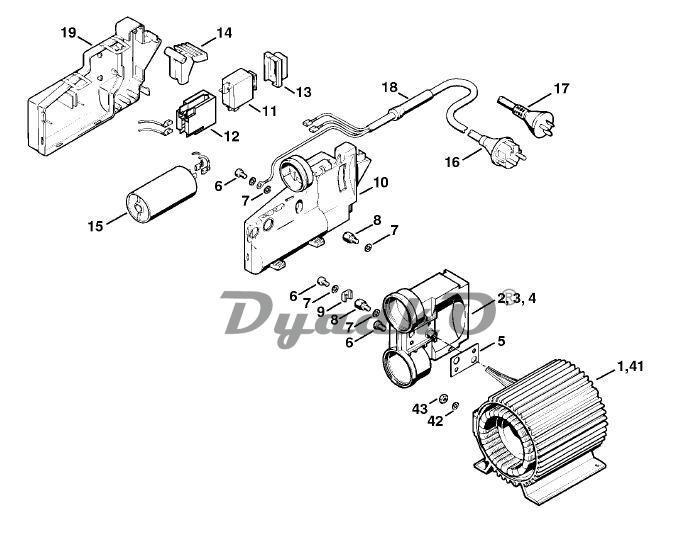

Схема STIHL RE 100 K, RE 110 K, RE 120 K Электродвигатель - Ножной выключатель

1 Статор 100 В / 50 Гц (1,3) □ 4-9
1 Статор 100 В / 60 Гц (1,3) □ 4-9
1 Статор 120 В / 50 Гц (1) □ 4-9
1 Статор 120 В / 60 Гц (4) □ 3, 5 - 9
1 Статор 230 В / 50 Гц □ 2, 5 - 9
1 Статор 230 В/50 Гц (1,2) S □ 2, 5 - 9
1 Статор 230 В / 50 Гц (2) Е, F, NZ с ножным выключателем
2 Корпус выключателя (С) (1,2,3)
3 Корпус выключателя (4)
4 Корпус выключателя (С) 100 - 120 В
5 Уплотнение
6 Винт с плоской головкой М5 х 10
7 Стопорная шайба с упругими зубцами 5,3
8 Винт с буртиком
9 Уголок
10 Корпус выключателя (С) (2) Е, F, NZ с ножным выключателем
11 Выключатель (С) (2) Е, F, NZ с ножным выключателем
12 Держатель (2) Е, F, NZ с ножным выключателем
13 Уплотнительный колпачок (С) (2) Е, F, NZ с ножным выключателем
14 Рукоятка переключения (2) Е, F, NZ с ножным выключателем
15 Конденсатор (С) (2) Е, F, NZ с ножным выключателем
16 Соединительный провод (2) Е, F с ножным выключателем
17 Соединительный провод (2) NZ с ножным выключателем
18 Защита кабеля (2) Е, F, NZ с ножным выключателем
19 Крышка (С) (2) Е, F, NZ с ножным выключателем
41 Статор 115 В/60 Гц (С)
42 Стопорная шайба с упругими зубцами 4,3 (1,3)
43 Шестигранная гайка М4 (1,3)
