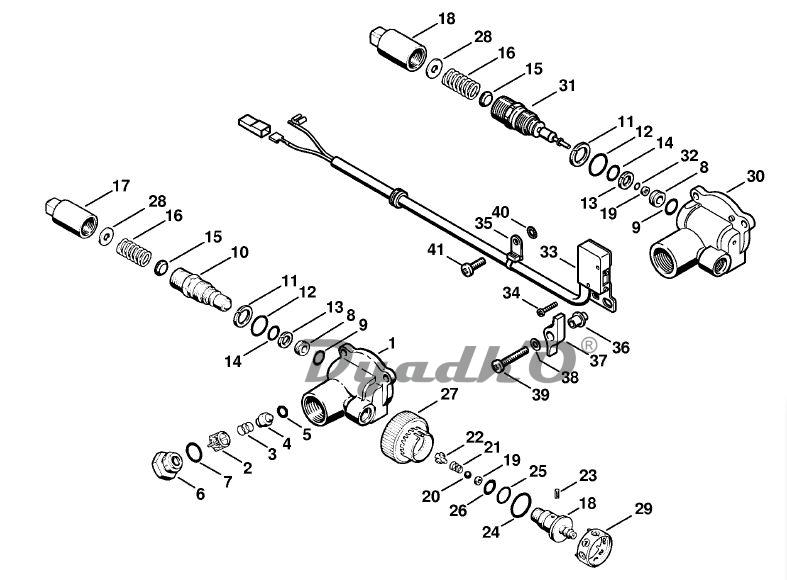

Схема STIHL RE 100 K, RE 110 K, RE 120 K Регулировочный предохранительный блок RE 110 K, RE 120 K

1 Корпус (С)
2 Клетка клапана
3 Пружина
4 Распределительный поршень □ 5
5 Круглое уплотнительное кольцо 5 х 2,5
6 Резьбовая пробка □ 7
7 Круглое уплотнительное кольцо 14x2
8 Кольцо седла клапана □ 9
9 Круглое уплотнительное кольцо 8,76 х 1,78
10 Распределительный поршень □ 11-14
11 Опорное кольцо 15,5-18,6 х 1,4
12 Круглое уплотнительное кольцо 15 х 1.8
13 Опорное кольцо 9.6-12.8 х 1.2
14 Круглое уплотнительное кольцо 9x2
15 Держатель пружины
16 Пружина (С)
17 Соединительная деталь
18 Стержень клапана
19 Опорное кольцо 3-6 х 1.4
20 Шарик, диам. 5 мм
21 Пружина
22 Пробка
23 Пружинный штифт 3x8
24 Круглое уплотнительное кольцо 21 х 1.5
25 Круглое уплотнительное кольцо 13 х 1.5
26 Круглое уплотнительное кольцо 10x2
27 Поворотная рукоятка
28 Шайба (2)
28 Шайба (1) J с автоматикой отключения
29 Указательное кольцо
30 Корпус (1) J с автоматикой отключения
31 Распределительный поршень (1) J с автоматикой отключения □ 11 -14, 19, 32
32 Круглое уплотнительное кольцо 2,9 х 1,78 (1) J с автоматикой отключения
33 Микровыключатель (1) J с автоматикой отключения □ 34, 35
34 Самонарезающий винт М3 х 16 (1) J с автоматикой отключения
35 Бандаж пучка кабелей (1) J с автоматикой отключения
36 Втулка (1) J с автоматикой отключения
37 Балансир (1) J с автоматикой отключения
38 Шайба 5,3 (1) J с автоматикой отключения
39 Самонарезающий винт М5 х 30 (1) J с автоматикой отключения
40 Стопорная шайба с упругими зубцами 5,3 (1) J с автоматикой отключения
41 Самонарезающий винт М5 х 16 J с автоматикой отключения
41 Самонарезающий винт М5 х 16
Набор уплотнений (В) □ 2, 3, 5, 7, 9, 11 - 14, 19, 20, 24 - 26, 32
Регулировочный предохранительный блок (С) (2) Без автоматики отключения □ 1- 28
Регулировочный предохранительный блок (1.4) Без автоматики отключения □ 1- 27
Клапан □ 18-27
