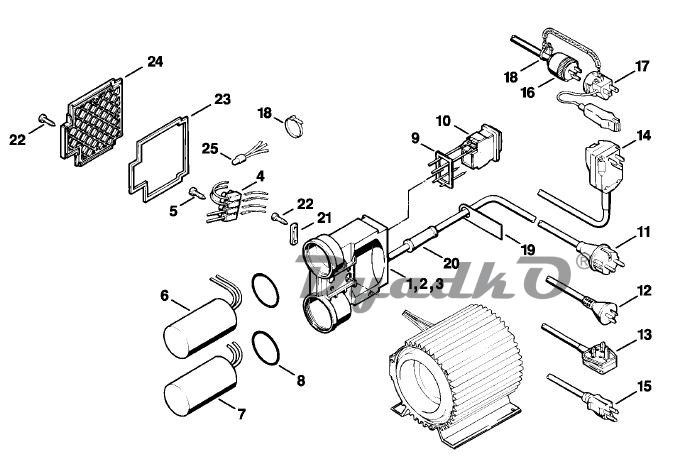

Схема STIHL RE 100 K, RE 110 K, RE 120 K Корпус выключателя

1 Корпус выключателя (С) (1,2,3)
2 Корпус выключателя (4)
3 Корпус выключателя (С) 100 - 120 В
4 Зажимная планка (1,2,3)
4 Зажимная планка (2) FIN
5 Винт для листового металла 2,9 х 19 (1,2,3)
6 Конденсатор 100 -120 В (Количество штук по потребности)
6 Конденсатор 200 В / 50 Гц (С)
7 Конденсатор 100 -120 В (Количество штук по потребности)
8 Круглое уплотнительное кольцо 48 х 2,5 (Количество штук по потребности)
9 Уплотнение
10 Выключатель 100 - 120 В J, GB
10 Выключатель (С) USA, CDN
10 Выключатель 220 -240 В (С) Europa
11 Соединительный провод Europa
12 Соединительный провод AUS, NZ
13 Соединительный провод GB, IRL, MAL
14 Соединительный провод USA USA
15 Соединительный провод CDN
16 Соединительный провод J, ROK
17 Соединительная деталь J
18 Бандаж пучка кабелей (1,2,4) S, J
19 Ярлык на кабеле
20 Защита кабеля
20 Защита кабеля J
21 Скоба для крепления кабелей
22 Винт для листового металла 2,9 х 16
23 Уплотнение
24 Крышка (1,2,3)
24 Крышка (4)
25 Концевой соединитель (4)
25 Концевой соединитель (1,2) S
Соединительный провод GB 110 В (А) (1)
