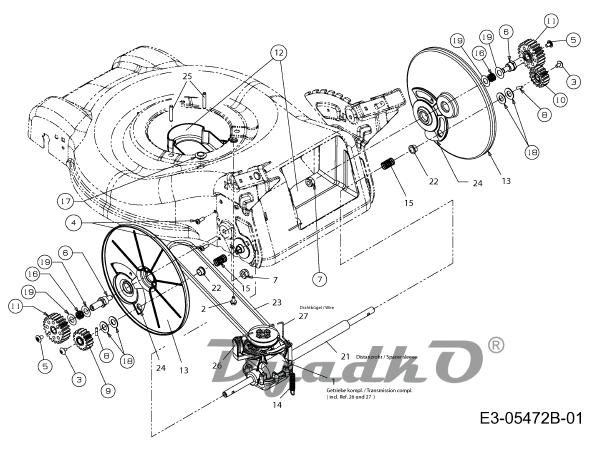

Схема MTD SPB 46 HW (12AJ65F600) (2013) Gearbox, Rear baffle

1	TRANS ASM:J-DECK
2	SCR:M6x1:12 MM:DIN 7500
3	SCR:1/4-20 x.390:PANTRXI
3	SCR:1/4-20 x.390:PANTRXI
4	SCR:HI:M6-.37:16:PANTRXI
6	SHFT:.500 DIA:M10 THRD
7	NUT:HEX:M10x1.25 DIN 985
8	DOWEL PIN:H.G.PROD. 3/16 x 3/4
9	GEAR:SPUR:16T:BRNZ BUSH:LH
10	GEAR:SPUR:16T:BRNZ BUSH:RH
11	GEAR:SPUR:23T
12	BFL:RR:46CM:SP
13	COVER-DUST 12\" HIGH WHEEL SP
14	SPRING:EXTN:.429 OD x 2.515
15	SPR:COMPRS:0.63 x 1.00
16	SPRING WAVE (MULTIPLE WAVES)
17	GROM:.52IDX.66ODX.31
18	WASHER:FL:.510 X 1.000 X .060
19	WASH:THRST:.508x1.000x.020
21	SPCR:SLEV:.550 ID x 7.230
22	SPCR:0.5IDX0.58ODX.35LG
23	BELT:V TYP:3L x 29.41 POLY
24	PLT:SEAL:DUST CVR:12\" HIGH WHL
25	PIN:3/16\" X\"1.25\" LG
26	LEVER CLUTCH
27	WIRE:TRANS:EURO
