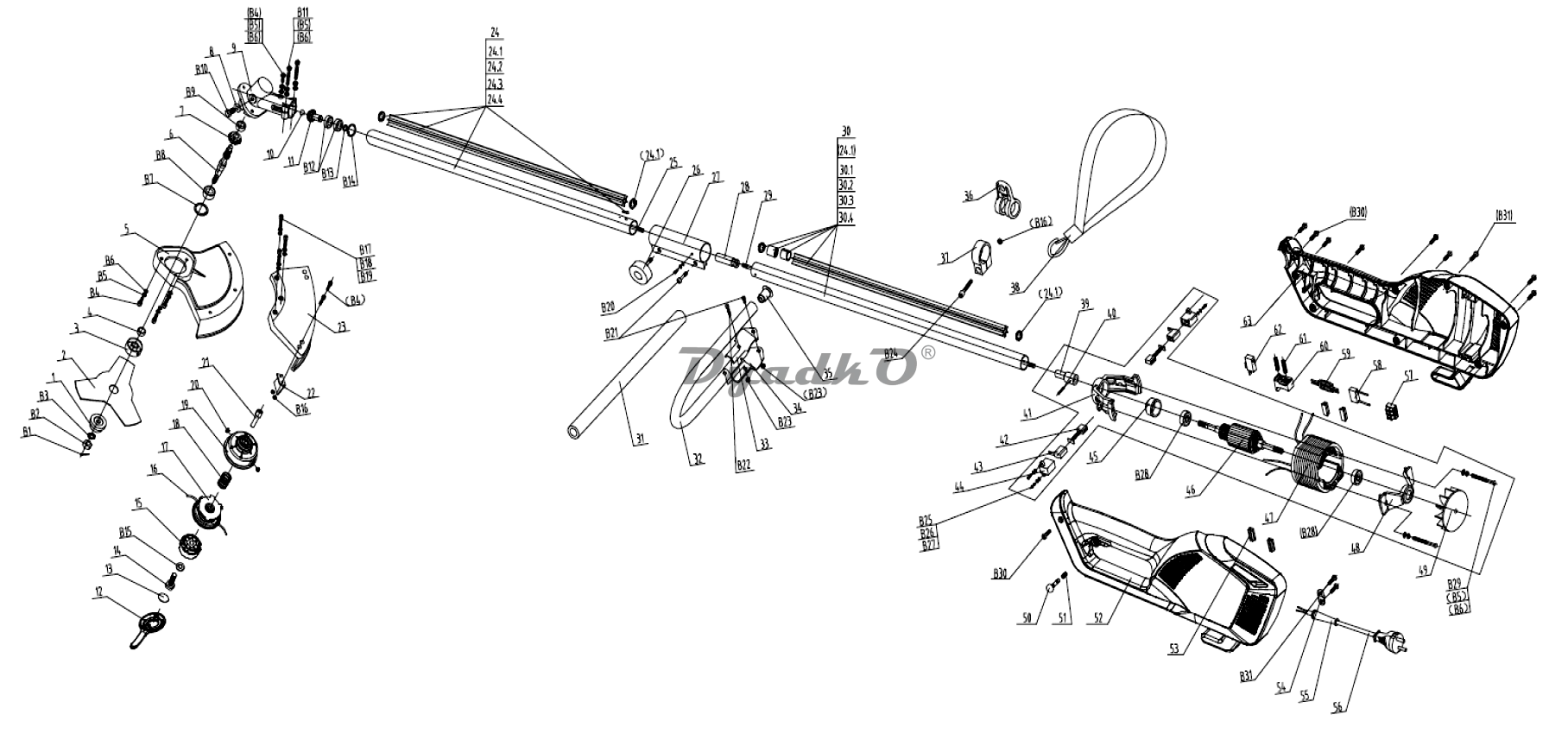

Схема PATRIOT ЕТ 1000 (250304420)

1 Шайба крепления ножа
2 Нож
3 Шайба Фланец(редуктора)
4 Втулка редуктора
5 Кожух металлический
6-11,
В7- В14,
В4, В5*2,В6* 2 		Редуктор в сборе
6 Передаточный вал
7 Шестерня редуктора
8 Шайба
9 Корпус редуктора
10 Болт
11 Шестерня вала
12 Гаечный ключ
13 Колпачок
13,14,815, 15 Гайка крепления катушки
14 Болт
15 Элемент катушки
16 Леска
17 Шпулька катушки
18 Пружина
19 Верхняя часть триммерной катушки
20 Заклёпка
21 Переходник с редуктора на катушку
22 Нож
23 Кожух пластиковый
24-2 Нижняя направляющая троса(лайнер) (L-693mm)
24 Нижняя штанга
24-1 Кольцо
24-3 Нижняя штанга
24-4 Элемент нижней штанги
24-25 Штанга нижняя в сборе
25 Трос нижней штанги A (L=784mm)
26-27,
В2 0-21 		Муфта соединительная в сборе
26 Барашек
26-27,В20 -21,29-30 Штанга верхняя в сборе+муфта соединения
27 Соединительная муфта
28 Втулка гибкого вала
29 Трос верхней штанги В (L=667mm)
30-4 Верхняя труба
30 Верхняя штанга
30-1 Верхняя туба
30-2 Накладка рукоятки
30-3 Верхняя направляющая троса(лайнер) (L-693mm)
31 Накладка на рукоятку
31,32,35 Рукоятка в сборе (J-образ)
32 Вспомогательная рукоятка
33 Верхняя часть крепления рукоятки
34 Нижняя часть крепления рукоятки
35 Заглушка
36 Крепление плечевого ремня
37 Кольцо
38 Ремень плечевой
39-49,
( 25-27)*4,
(В28,В 29)*2,
( 5-6)*2 		Двигатель
39 Адаптер двигателя
40 Шплинт 3*18
41 Передний корпус электродвигателя
42 Щётка электродвигателя
43 Элемент
44 Корпус щётки
45 Крышка подшипника
46 ротор
47 Статор
48 Задний корпус электродвигателя
49 Крыльчатка
50 Кнопка блокировки
51 Пружина 0.8*9.1мм
52 Корпус двигателя левый
53 Амортизирующая подушка
54 Держатель кабеля питания
55 Оплётка кабеля
56 Кабель питания
57 Элемент
58 Конденсатор
59 Катушка индуктивности
60 Клавиша выключателя
61 Пружина 0.6*22мм
62 Выключатель
63 Корпус двигателя правый
B1 Шплинт 2*16
B2 Гайка крепления ножа
B3 Шайба 10
B4 Винт м5*12
B5 Пружинная шайба 5
B6 Прокладка
B7 Шайба подшипника 32
B8 Подшипник 3201-RZ
B9 Подшипник 629-Z
B10 Болт м8*10
B11 Винт м5*20
B12 Подшипник 61900-Z
B13 Кольцо 10
B14 Кольцо 22
B15 Пружинная шайба 6
B16 Гайка м5
B17 Винт м6*20
B18 Пружинная шайба 5
B19 Прокладка 6
B20 Винт м4*8
B21 Винт м6*14
B22 Винт м6*32
B23 Гайка м6
B24 Винт м5*16
B25 Винт м4*10
B26 Пружинная шайба 4
B27 Прокладка 4
B28 Подшипник 608-2Z
B29 Винт м5*75
B30 Винт ST4.8*15
B31 Винт ST4.2*15
