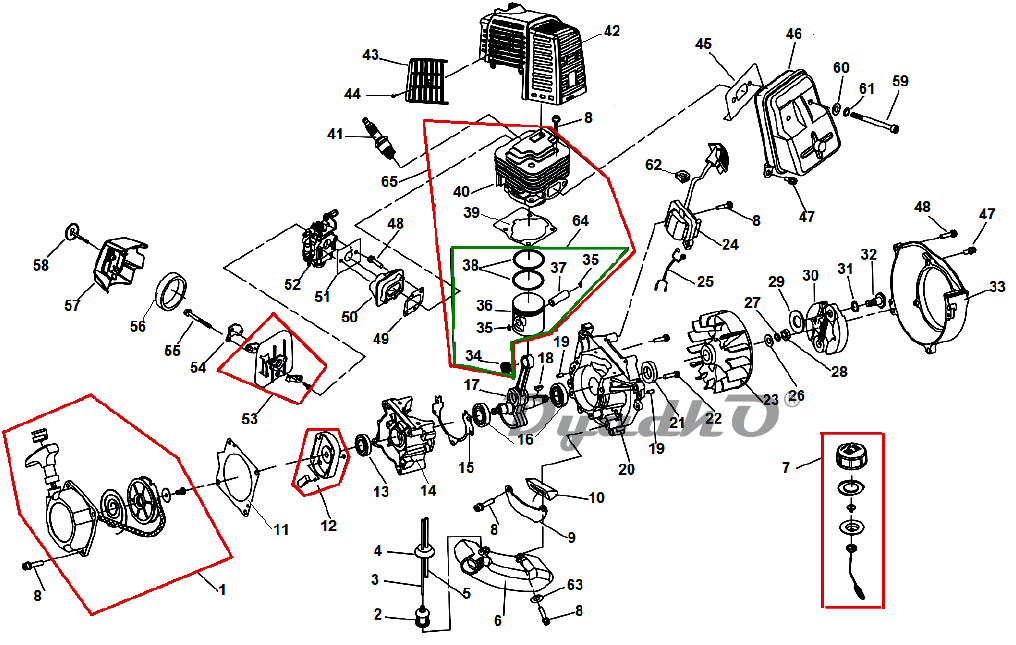

Схема CHAMPION (IGP) AG 252 Двигатель

1 Стартер в сборе
2 Фильтр топливный
3 Шланг топливный
4 Уплотнение шланга
5 Шланг праймера
6 Бак топливный
7 Пробка топливного бака
8 Болт М5х20
9 Защита топливного бака
10 Амортизатор бака
11 Прокладка под стартер
12 Плата собачек стартера
13 Сальник коленвала 12x22x7
14 Картер сторона стартера
15 Прокладка картера
16 Подшипник коленвала 6202
17 Коленвал
18 Шпонка маховика
19 Штифт картера
20 Картер сторона маховика
21 Сальник коленвала 15x30x7
22 Болт 5x30
23 Маховик
24 Магнето
25 Провод выключения зажигания
26 Шайба
27 Шайба
28 Гайка крепления маховика М8х1,25
29 Шайба
30 Сцепление
31 Шайба 10x14
32 Болт крепления сцепления
33 Крышка сцепления
34 Подшипник поршневого пальца
35 Кольцо стопорное пальца
36 Поршень
37 Палец поршня
38 Кольцо поршневое
39 Прокладка цилиндра
40 Цилиндр
41 Свеча зажигания
42 Крышка цилиндра
43 Направляющая решетка
44 Винт 4,2x12
45 Прокладка глушителя
46 Глушитель
47 Болт 5x10
48 Болт М5х25
49 Прокладка под теплоизолятор
50 Теплоизолятор
51 Прокладка под карбюратор
52 Карбюратор
53 Опора воздушного фильтра
54 Плата опоры
55 Болт М5х55
56 Фильтр воздушный
57 Крышка воздушного фильтра
58 Болт крепления крышки фильтра
59 Болт глушителя
60 Шайба
61 Шайба
62 Заглушка
63 Шайба
64 Поршень комплект
65 Поршневая группа
