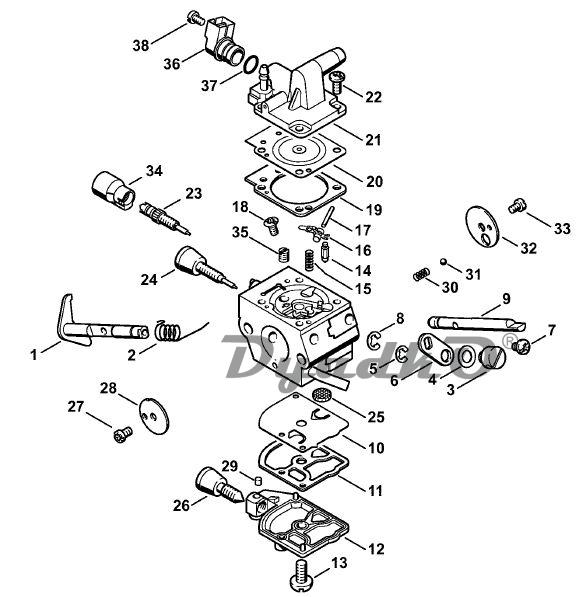

Схема STIHL FR 350, FR 450, FR 480, FR 480 C Карбюратор C1QS159 FR 480 C

1 Дроссельный вал с рычагом (4) □ 8
2 Пружина (4)
3 Палец (4)
4 Шайба (4)
5 Пружинное стопорное кольцо (4)
6 Рычаг (4)
7 Винт с плоской головкой М3 х 3.5 (4)
8 Пружинное стопорное кольцо (4)
9 Пусковая ось (4)
10 Диафрагма насоса (4)
11 Уплотнение (4)
12 Запорная крышка (4)
13 Винт с полупотайной головкой (4)
14 Впускная игла (4)
15 Пружина (4)
16 Впускной регулировочный рычаг (4)
17 Ось (4)
18 Винт с буртиком (4)
19 Уплотнение (4)
20 Регулировочная мембрана (4)
21 Запорная крышка (4)
22 Винт с буртиком (4)
23 Главный регулировочный винт (4)
24 Регулировочный винт частоты вращения при холостом ходе (4)
25 Сетка фильтра (4)
26 Упорный винт настройки холостого хода (4)
27 Винт с полукруглой головкой (4)
28 Дроссельная заслонка (4)
29 Зажимная деталь (4)
30 Пружина (4)
31 Шарик (4)
32 Воздушная заслонка (4)
33 Винт с полукруглой головкой (4)
34 Колпачок (4)
35 Неподвижное сопло 0.43 (4)
36 Магнитный клапан (4) □ 37
37 Круглое уплотнительное кольцо 7x0,8 (4)
38 Винт с полукруглой головкой (4)
Комплект - Карбюраторные детали (4) □ 10, 11. 19. 20
Карбюратор C1Q-S159 (4) □ 1-38
