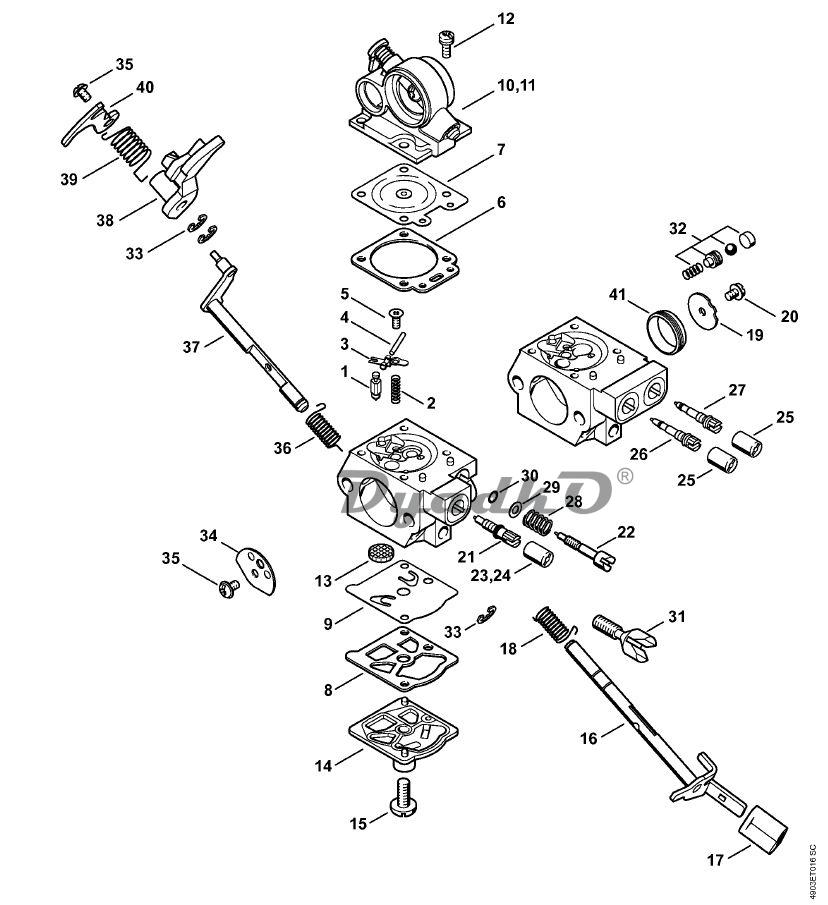

Схема STIHL MS 311, MS 391 K Карбюратор WTE-9A, WTE-17

1 Впускная игла
2 Пружина
3 Впускной регулировочный рычаг
4 Ось
5 Винт с полукруглой головкой
6 Уплотнение
7 Регулировочная мембрана
8 Уплотнение
9 Диафрагма насоса
10 Корпус воздушных клапанов (MS 311)
11 Корпус воздушных клапанов (MS 391)
12 Винт
13 Сетка фильтра
14 Запорная крышка
15 Винт
16 Дроссельный вал с рычагом
17 Колпачок
18 Витая изгибная пружина
19 Дроссельная заслонка
20 Винт с полупотайной головкой
21 Главный регулировочный винт
22 Регулировочный винт частоты вращения при холостом ходе
23 Колпачок (MS 311)
24 Колпачок (MS 311) (28.2012)
28 Пружина
29 Шайба
30 Уплотнительное кольцо
31 Упорный винт настройки холостого хода
32 Комплект - Поршень насоса
33 Стопорная шайба
34 Воздушная заслонка
35 Винт с полукруглой головкой
36 Витая изгибная пружина
37 Пусковой вал с рычагом
38 Дроссельный рычаг
39 Витая изгибная пружина
40 Дроссельный рычаг
41 Кольцо (MS 311)
