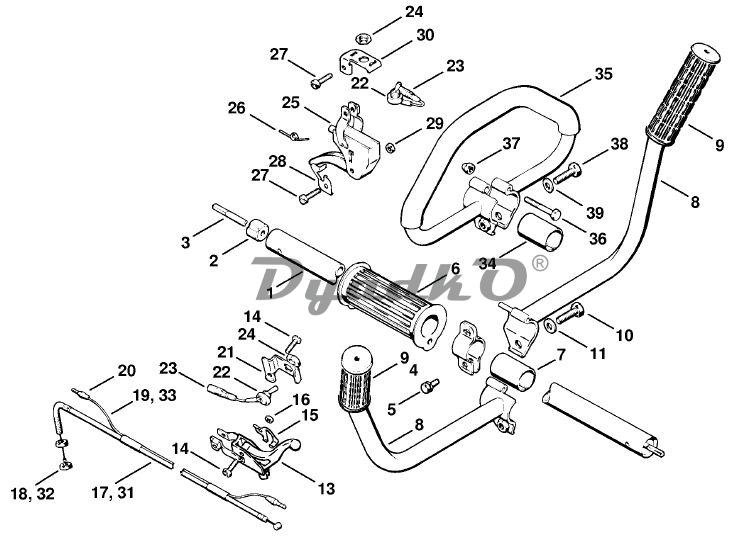

Схема STIHL FS 65 Хвостовик

1	Хвостовик □ 2
2	Втулка подшипника
3	Ведущий вал
4	Зажимная скоба
5	Винт с шестигранной головкой Мб х 16
6	Шланг рукоятки
7	Г ильза
8	Трубчатая рукоятка □ 9-11
9	Резиновая ручка
10	Винт с шестигранной головкой М8 х 20
11	Шайба 8,4
13	Рычаг управления дроссельной заслонкой □ 14-16
14	Винт с плоской головкой М5 х 20
15	Фиксатор подачи горючей смеси при пуске
16	Шестигранная гайка М5
17	Трос управления дроссельной заслонкой □ 18-20
18	Шестигранная гайка Мб
19	Провод короткого замыкания □ 20
20	Круглый штекер (С)
21	Держатель
22	Выключатель останова □ 23, 24
25	Рычаг управления дроссельной заслонкой (2) □ 26 - 29
26	Витая изгибная пружина
27	Винт с плоской головкой М5 х 20
28	Фиксатор подачи горючей смеси при пуске
29	Шестигранная гайка М5
30	Держатель (2)
31	Трос управления дроссельной заслонкой (2) □ 32, 33, 20
32	Шестигранная гайка Мб
33	Провод короткого замыкания □ 20
34	Г ильза
35	Круговая рукоятка (2) □ 36 - 39
36	Винт с шестигранной головкой Мб х 40
37	Колпачковая гайка Мб
38	Винт с шестигранной головкой М8 х 20
39	Шайба 8,4
	Указательная табличка (A) USA
