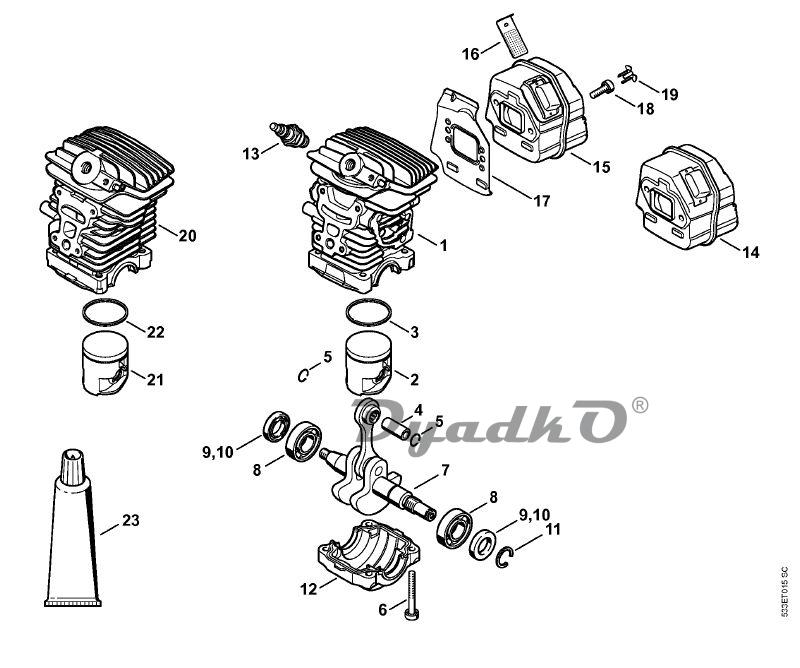

Схема STIHL MS 171, MS 171 C B Цилиндер, шумоглушитель
1
Цилиндр с поршнем, диам. 38 мм
2
Поршень, диам. 38 мм
3
Компрессионное поршневое кольцо, диам. 8 х 1,2 мм
4
Поршневой палец 10x6,5x23
5
Пружинное стопорное кольцо 10
6
Винт с цилиндрической головкой IS-D5,3 х 41
7
Коленчатый вал
8
Радиальный шарикоподшипник 6002
9
Уплотнительное кольцо вала 15 х 25 х 5
10
Уплотнительное кольцо вала 15 х 25 х 5
11
Пружинное стопорное кольцо 15x1
12
Поддон картера
13
Свеча зажигания NGK CMR6H
14
Шумоглушитель
17
Охлаждающий лист
18
Винт с цилиндрической головкой IS-D5 х 18
19
Пробка
20
Цилиндр с поршнем, диам. 37 мм
21
Поршень, диам. 37 мм
22
Компрессионное поршневое кольцо, диам. 37 х 1,2 мм
23
Уплотнительная масса Dirko НТ, красная
