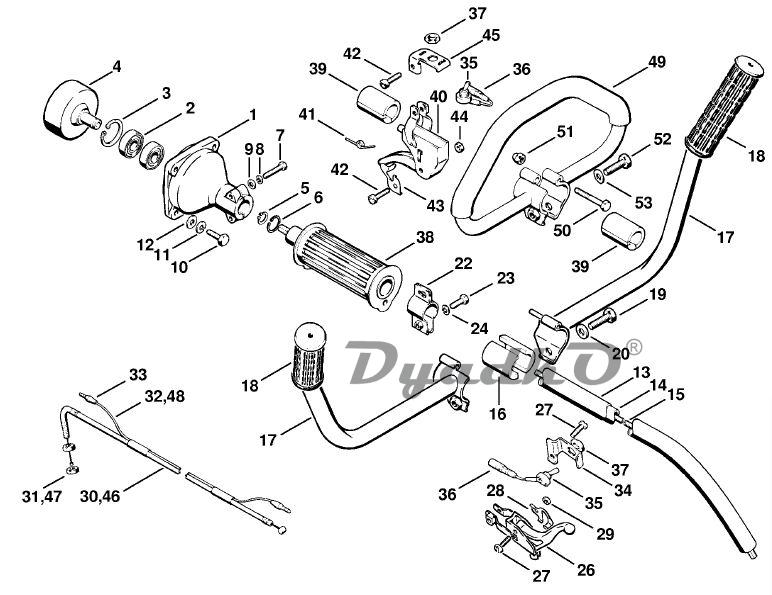

Схема STIHL FS 61 Корпус муфты - Хвостовик

1 Корпус муфты
2 Радиальный шарикоподшипник 6001-2Z
3 Пружинное стопорное кольцо 28 х 1,2
4 Соединительный барабан
5 Пружинное стопорное кольцо 12 х 1
6 Пружинное стопорное кольцо 19x1
7 Винт с шестигранной головкой М5 х 25
8 Пружинящее кольцо 5
9 Шайба 5.3
10 Винт с шестигранной головкой Мб х 20
11 Пружинящее кольцо 6
12 Шайба 6.4
13 Направляющая труба
14 Опорная труба
15 Сердечник гибкого вала
16 Распорный полукожух
17 Трубчатая рукоятка □ 18-20
18 Резиновая ручка
19 Винт с шестигранной головкой М8 х 20
20 Шайба 8.4
22 Зажимная скоба
23 Винт с шестигранной головкой Мб х 16
24 Пружинящее кольцо 6
26 Рычаг управления дроссельной заслонкой □ 27 - 29
27 Винт с плоской головкой М5 х 20
28 Фиксатор подачи горючей смеси при пуске
29 Шестигранная гайка М5
30 Трос управления дроссельной заслонкой □ 31 - 33
31 Шестигранная гайка Мб
32 Провод короткого замыкания □ 33
33 Круглый штекер (С)
34 Держатель
35 Выключатель останова □ 36. 37
36 Круглое штекерное гнездо (С)
37 Шестигранная гайка
38 Шланг рукоятки
39 Резиновый элемент (2)
40 Рычаг управления дроссельной заслонкой (2) □ 41-44
41 Витая изгибная пружина
42 Винт с плоской головкой М5 х 20
43 Фиксатор подачи горючей смеси при пуске (2)
44 Шестигранная гайка М5
45 Держатель (2)
46 Трос управления дроссельной заслонкой (2) □ 33, 47, 48
47 Шестигранная гайка Мб
48 Провод короткого замыкания □ 33
49 Круговая рукоятка (2) □ 50 - 53
50 Винт с шестигранной головкой Мб х 40
51 Колпачковая гайка Мб
52 Винт с шестигранной головкой М8 х 20
53 Шайба 8.4
Указательная табличка (A) USA
