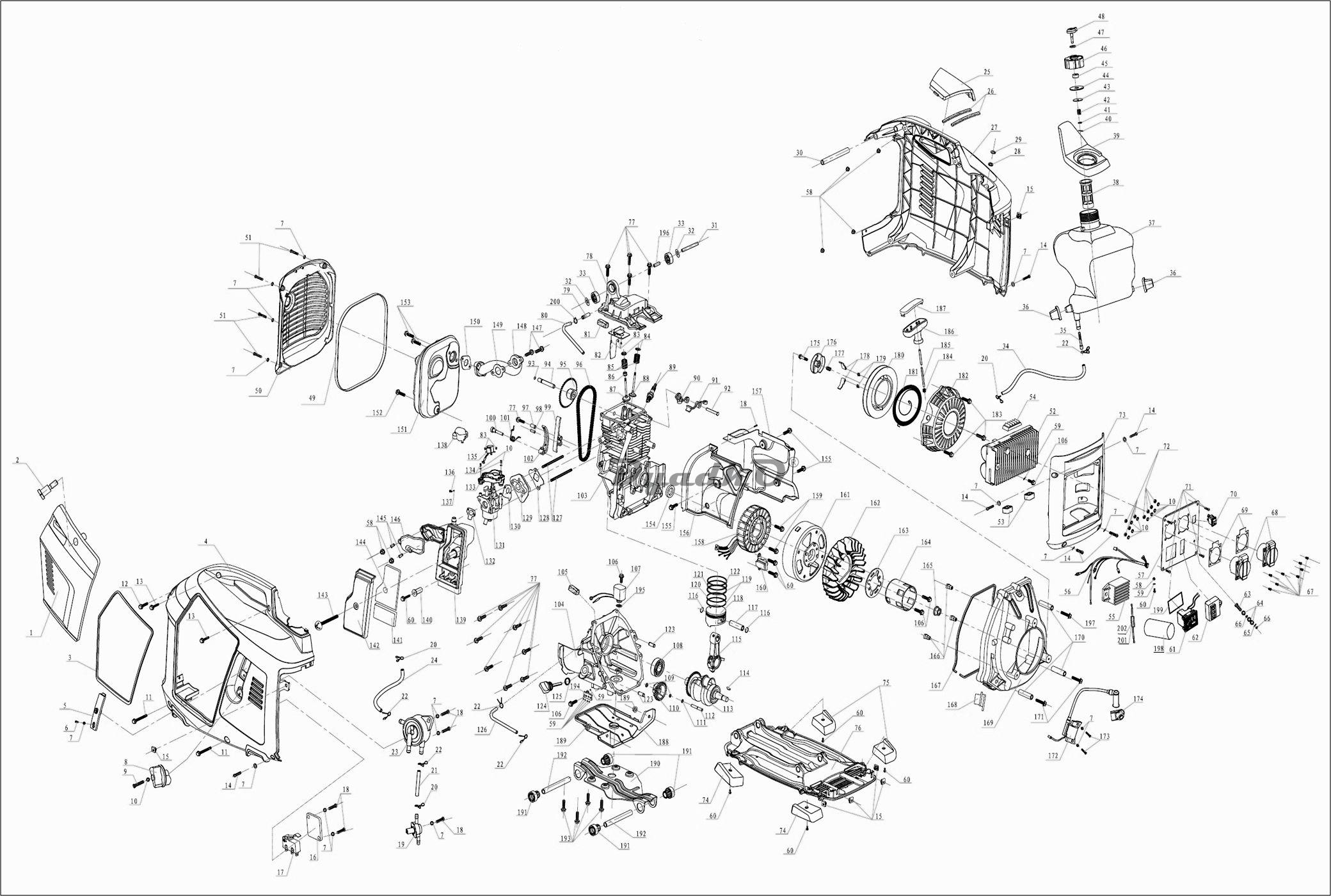

1 |
Крышка сервисного доступа |
|
2 |
Винт крышки сервисного доступа |
|
3 |
Уплотнитель крышки сервисного доступа |
|
4 |
Корпус генератора левая половина |
|
5 |
90 |
|
6 |
Винт М5х8 |
|
7 |
Шайба d5 |
|
8 |
Ручка выключателя двигателя |
|
9 |
Винт М4х16 |
|
10 |
Шайба d4 |
|
11 |
Болт М6х145 |
|
12 |
Болт М6х100 |
|
13 |
Болт М6х30 |
|
14 |
Винт М5х20 |
|
15 |
Гайка М5 |
|
16 |
Пластина выключателя двигателя |
|
17 |
Выключатель двигателя |
|
18 |
Саморез 4.2х12 |
|
19 |
Кран топливный |
|
20 |
Хомут трубки топливной d7х0.8 |
|
21 |
Трубка топливная d4хD8 |
|
22 |
Хомут трубки топливной d9х1.2 |
|
23 |
Насос топливный |
|
24 |
Трубка топливная d4хD8 |
|
25 |
Крышка сервисного доступа свечи зажигания |
|
26 |
Уплотнитель крышки сервисного доступа свечи зажигания |
|
27 |
Корпус генератора правая половина |
|
28 |
Шайба d13 |
|
29 |
Кольцо стопорное |
|
30 |
Шпилька опорная двигателя 1 |
|
31 |
Шпилька опорная двигателя 2 |
|
32 |
Шайба подушки амортизационной двигателя |
|
33 |
Подушка амортизационная двигателя верхняя |
|
34 |
Трубка топливная d4хD8 |
|
35 |
Фильтр топливоприемный |
|
36 |
Крепление топливного бака |
|
37 |
Топливный бак |
|
38 |
Фильтр горловины топливного бака |
|
39 |
Накладка корпуса под горловину топливного бака |
|
40 |
Пластина раздельтельная |
|
41 |
Шайба d5 |
|
42 |
Пружина крышки топливного бака |
|
43 |
Шайба d6.5хD24х1.4 |
|
44 |
Прокладка уплотнительная крышки топливного бака |
|
45 |
Фильтр крышки топливного бака |
|
46 |
Крышка топливного бака |
|
47 |
Кольцо уплотнительное |
|
48 |
Рычаг крышки топливного бака |
|
49 |
Уплотнитель крышки глушителя |
|
50 |
Крышка глушителя |
|
51 |
Винт М5х14 |
|
52 |
Блок инверторный |
|
53 |
Ножки опорные блока инверторного |
|
54 |
Амортизатор топливного бака |
|
55 |
Мост выпрямительный |
|
56 |
Кабель внутренний |
|
57 |
Панель управления |
|
58 |
Гайка М5 |
|
59 |
Шайба d6 |
|
60 |
Болт М5х12 |
|
61 |
Розетка постоянного тока (12В) |
|
62 |
Бдлок индикаторов |
|
63 |
Винт М5х16 |
|
64 |
Шайба d5 |
|
65 |
Шайба пружинная d5 |
|
66 |
Гайка М5 |
|
67 |
Винт М4х12 |
|
68 |
Розетка переменного тока |
|
69 |
Накладка под розетку переменного тока |
|
70 |
Выключатель автоматического режима работы дроссельной заслонки |
|
71 |
Саморез 4.8х16 |
|
72 |
Гайка М4 |
|
73 |
Накладка корпуса под панели управления |
|
74 |
Ножка резиновая левая |
|
75 |
Ножка резиновая правая |
|
76 |
Основание генератора |
|
77 |
Болт М6х25 |
|
78 |
Крышка головки цилиндра |
|
79 |
Соединительная муфта трубопровода |
|
80 |
Трубка топливного насоса d7×D11 |
|
81 |
Фильтр маслянный |
|
82 |
Панель вентиляционная в сборе |
|
83 |
Винт М3х5 |
|
84 |
Тарелка пружины клапана |
|
85 |
Пружина клапана |
|
86 |
Кольцо маслосъемное |
|
87 |
Клапан впускной |
|
88 |
Клапан выпускной |
|
89 |
Свеча зажигания |
|
90 |
Карамысло клапана впускного комплект |
|
91 |
Карамысло клапана выпускного комплект |
|
92 |
Ось карамысел клапанов |
|
93 |
Кольцо уплотнительное вала шестерни ГРМ |
|
94 |
Вал шестерни с кулачком ГРМ |
|
95 |
Кулачковый механизм ГРМ в сборе |
|
96 |
Цепь механизма ГРМ |
|
97 |
Втулка опорная успокоителя цепи ГРМ |
|
98 |
Штифт установочный d5х15 |
|
99 |
Успокоитель цепи |
|
100 |
Ось пружины натяжения цепи ГРМ |
|
101 |
Торсионная пружина натяжения цепи ГРМ |
|
102 |
Башмак натяжителя цепи |
|
103 |
Поршневой блок в сборе |
|
104 |
Картер |
|
105 |
Фильтр маслянный |
|
106 |
Болт М6х12 |
|
107 |
Датчик защиты по низкому уровню масла |
|
108 |
Подшипник 6204/-P53 |
|
109 |
Шайба d6 |
|
110 |
Шестерня маслоразбрызгивающая картера |
|
111 |
Кольцо стопорное оси шестерни маслоразбрызгивающей |
|
112 |
Ось шестерни маслоразбрызгивающей |
|
113 |
Коленвал в сборе |
|
114 |
Шпонка 3х13 |
|
115 |
Шатун |
|
116 |
Кольцо стопорное пальца поршня |
|
117 |
Палец поршня |
|
118 |
Поршень |
|
119 |
Пружина маслосъемного кольца |
|
120 |
Кольцо маслосъемное |
|
121 |
Кольцо поршневое 2 |
|
122 |
Кольцо поршневое 1 |
|
123 |
Штифт установочный d8х20 |
|
124 |
Пробка маслозаливной горловины с щупом |
|
125 |
Прокладка уплотнительная пробки маслозаливной горловины |
|
126 |
Трубка топливного насоса d6×D10 |
|
127 |
Болт М5х115 |
|
128 |
Прокладка изолятора карбюратора |
|
129 |
Изолятор карбюратора |
|
130 |
Прокладка карбюратора |
|
131 |
Карбюратор |
|
132 |
Прокладка воздухоприемника карбюратора |
|
133 |
Защита регулировочного мотора верхняя |
|
134 |
Винт М4х10 |
|
135 |
Мотор регулировочный |
|
136 |
Винт регулировочный |
|
137 |
Пружина карбюратора регулировочная |
|
138 |
Защита регулировочного мотора верхняя |
|
139 |
Корпус воздушного фильтра |
|
140 |
Втулка опорная крышки воздушного фильтра |
|
141 |
Элемент фильтрующий воздушного фильтра |
|
142 |
Крышка корпуса воздушного фильтра |
|
143 |
Винт М6х16 |
|
144 |
Элемент фильтрующий воздушного фильтра |
|
145 |
Втулка установочная воздухозаборника карбюратора |
|
146 |
Крышка воздухозаборника карбюратора |
|
147 |
Болт М6х22 |
|
148 |
Патрубок глушителя |
|
149 |
Прокладка патрубка глушителя |
|
150 |
Прокладка глушителя |
|
151 |
Глушитель |
|
152 |
Болт М6х65 |
|
153 |
Болт М6х45 |
|
154 |
Сальник d20х32х6 |
|
155 |
Болт М6х10 |
|
156 |
Панель защитная альтернатора левая |
|
157 |
Панель защитная альтернатора правая |
|
158 |
Статор в сборе |
|
159 |
Болт М5х35 |
|
160 |
Регулятор напряжения |
|
161 |
Ротор в сборе |
|
162 |
Крыльчатка охлаждения альтернатора |
|
163 |
Пластина храповика |
|
164 |
Храповик |
|
165 |
Гайка М12х1.25 |
|
166 |
Шпилька крышки альтернатора |
|
167 |
Прокладка крышки альтернатора |
|
168 |
Заглушка |
|
169 |
Крышка альтернатора |
|
170 |
Втулка направляющая корпуса стартера ручного |
|
171 |
Болт М6х60 |
|
172 |
Катушка зажигания |
|
173 |
Саморез 4.8х19 |
|
174 |
Резиновый наконечник колпочка свечи |
|
175 |
Болт центральный стартера ручного |
|
176 |
Собачка храпового механизма |
|
177 |
Пружина стартера ручного |
|
182 |
Стартер ручной в сборе БИГ 2000 |
|
183 |
Болт М6х16 |
|
184 |
Фиксатор шнура |
|
185 |
Шнур d3.5х1500 |
|
186 |
Ручка стартера ручного |
|
187 |
Крышка ручки стартера ручного |
|
188 |
Отражатель опоры двигателя |
|
189 |
Гайка М6 |
|
190 |
Основание двигателя |
|
191 |
Амортизаторы основания двигателя |
|
192 |
Втулка опоры двигателя |
|
193 |
Болт М8х30 |
|
194 |
Пластина заземления |
|
195 |
Кольцо уплотнительное d16х2.4 |
|
196 |
Втулка крепления двигателя на втулку опорную |
|
197 |
Болт М6х50 |
|
198 |
Трубка термоусадочная |
|
199 |
Накладка под розетку постоянного тока |
|
200 |
Хомут трубки топливной |
|
201 |
Корпус предохранителя плавкого |
|
202 |
Предохранитель плавкий |
|
203 |
Ключ свечной |
|
204 |
Отвертка |
|
205 |
Рукоятка отвертки |
|
206 |
Бутылек с маслом |
|
208 |
Провода |
|
|
Стартер ручной в сборе БИГ 2000 |
