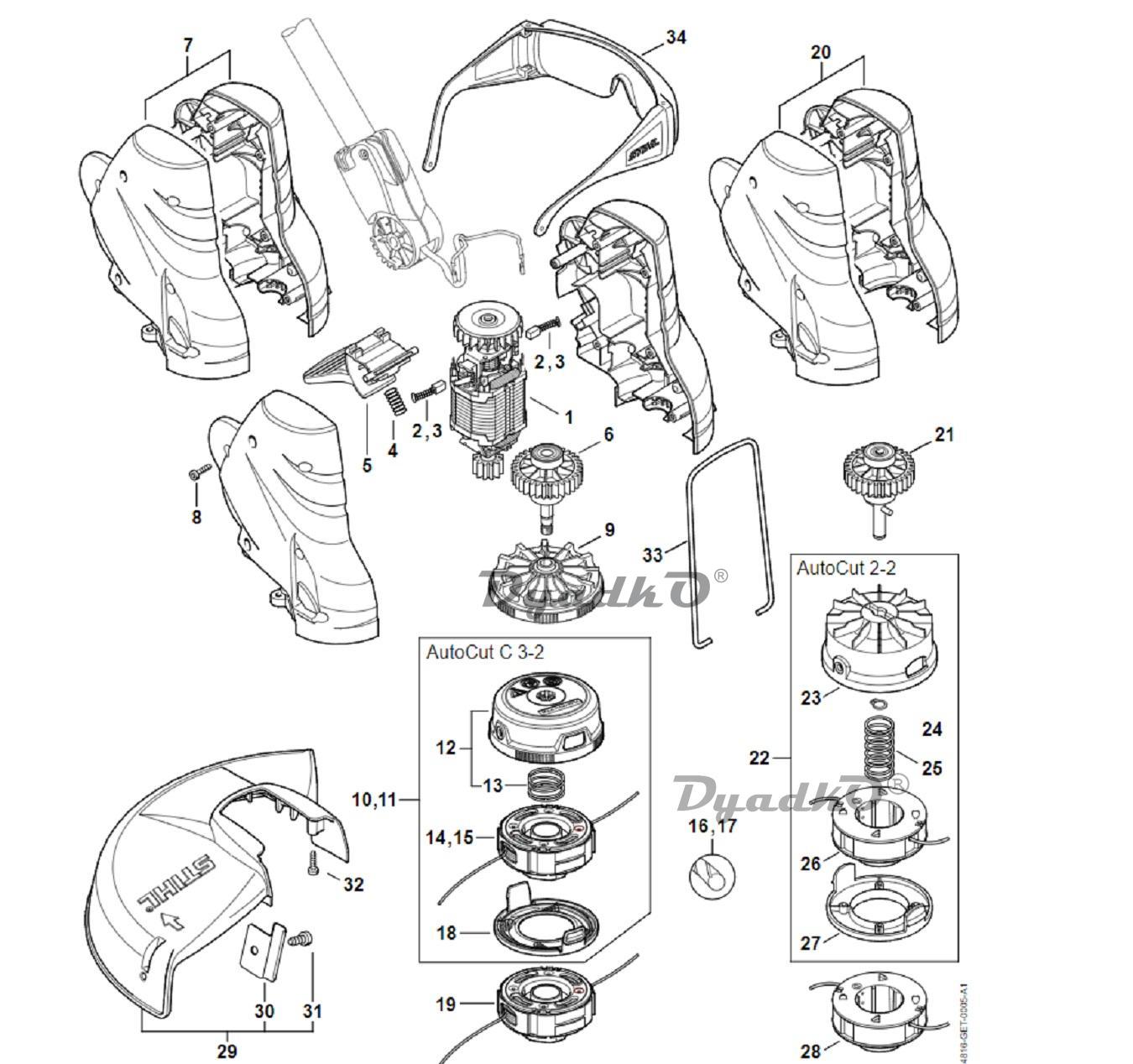

Схема STIHL FSE 52 Электродвигатель - Косильная головка

1 Электродвигатель 230 В/50 Гц
2 Комплект - Угольные щётки
3 Комплект - Угольные щётки
4 Нажимная пружина
5 Рычаг
6 Ведомый вал
7 Картер двигателя
8 Винт с цилиндрической головкой Р4 х 16
9 Крыльчатка вентилятора
10 Косильная головка AutoCut C 3-2
11 Косильная головка AutoCut C 3-2
12 Верхняя деталь
13 Нажимная пружина
14 Вставка катушки со струной
15 Вставка катушки со струной
16 Косильная струна круглого сечения Ø 1,6 мм x 19,0 м синего цвета
17 Косильная струна серия Pro CF3 Ø 2,0 мм x 45 м 3*Kомпонентная
18 Нижняя часть / Основание
19 Вставка катушки со струной
20 Картер двигателя
21 Ведомый вал
22 Косильная головка AutoCut 2-2
23 Корпус катушки
24 Пружинное стопорное кольцо 8 х 0,8
25 Пружина
26 Вставка катушки со струной Ø 1,6 mm
27 Крышка
28 Вставка катушки со струной Ø 2,0 mm
29 Защитное приспособление
30 Нож для разрезки на мерные длины
31 Винт с цилиндрической головкой IS-Р6 х 10
32 Винт с цилиндрической головкой IS-Р4 х 16
33 Фиксатор
34 Защитные очки
