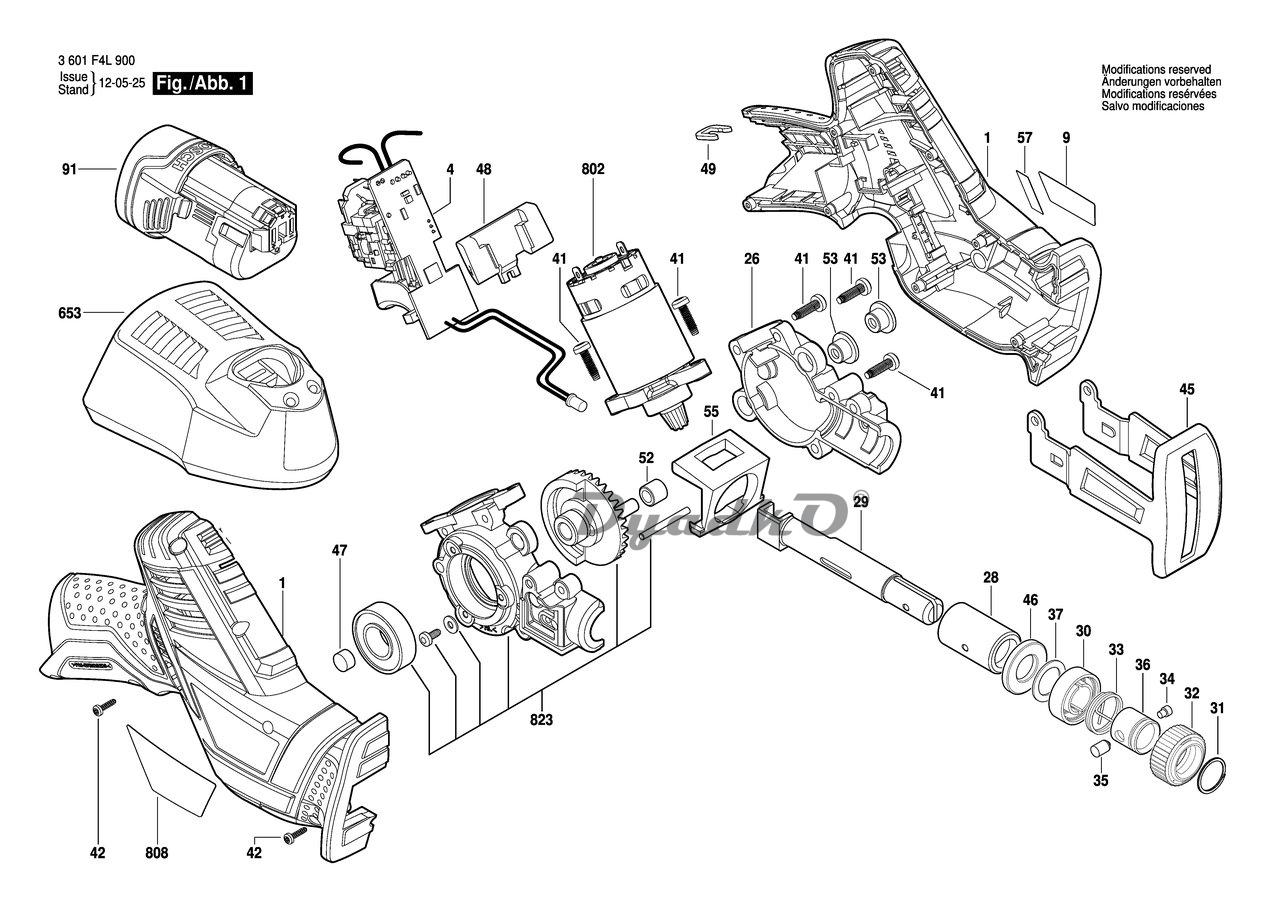

Схема BOSCH GSA 10,8 V-LI (3601F4L900)

1 Корпус \\ Housing
4 Электронный модуль \\ Electronics Module
26 Крышка редуктора \\ Gear Cover
28 Втулка \\ Bushing
29 Ходовой винт подачи на глубину \\ Spindle
30 Пружинная коробка \\ Spring Retainer
31 Пружинное кольцо \\ Retaining ring
32 Зажимное кольцо \\ Clamp ring
33 Пружина скручивания \\ Torsion Spring
34 Опорный болт \\ Retaining Pin
35 Фиксирующий штифт \\ Detent Pin
36 Регулирующая гильза \\ Control Sleeve
37 Защитная шайба \\ Protective Washer
41 Винт \\ Thread-forming tap. Screw
42 Самонарезаюший винт для п \\ Plastic-Cutting Screw
45 Лапа прибора \\ Supporting foot
46 Фетровое кольцо \\ Felt Washer
47 Войлочноеуплотнение \\ Felt Seal
48 Стопорный рычаг \\ Locking Lever
49 Зажим \\ Clip
52 Втулка \\ Bushing
53 Буфер \\ Bumper
55 Защитный кожух \\ Protective Cover
57 Приклеиваемая табличка \\ Sticker
91 Блок аккумуляторов 10,8-12V, 1,3Ah, Li \\ Battery Pack 10,8-12V, 1,3Ah, Li
653 Быстрозарядное устройство EU 230/10,8V, 30 MIN \\ Fast Charger EU 230/10,8V, 30 MIN
653 Быстрозарядное устройство ROK 230/10,8V, 30 MIN \\ Fast Charger ROK 230/10,8V, 30 MIN
653 Быстрозарядное устройство GB 230/10,8V, 30 MIN \\ Fast Charger GB 230/10,8V, 30 MIN
802 Мотор постоянного тока 10,8V \\ DC motor 10,8V
808 Этикетка типа \\ Nameplate
823 Корпус \\ Housing
