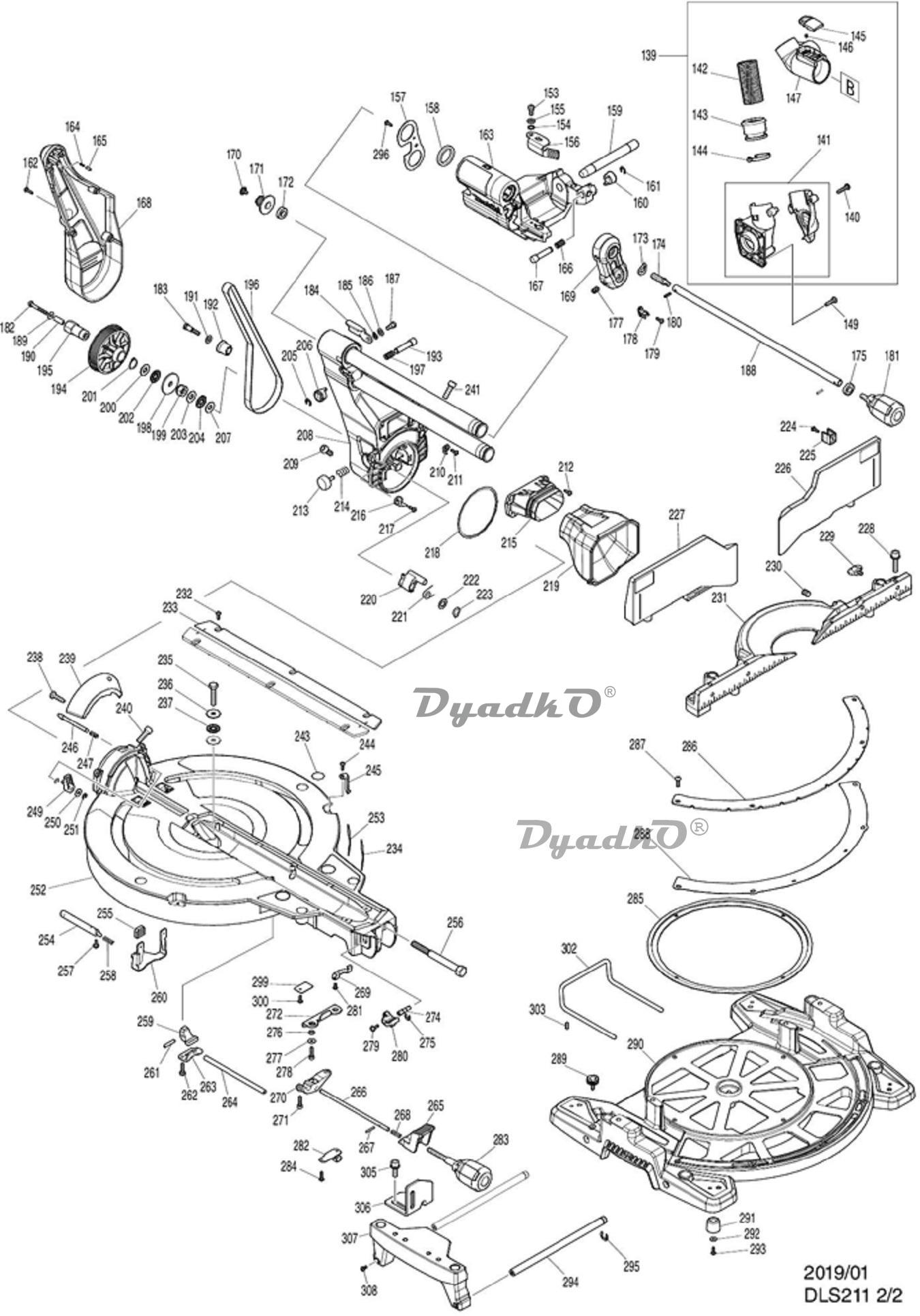

Схема MAKITA DLS211ZU Схема 2

1 Tapschroef 4X18 P
2 Handgreepset Dls111
002C10 Waarschuwingslabel Ls1016Lb
3 Schakelunit Dls111
5 Afdekkap DSP601/DHR400 A
005C10 O-Ring 16 HK1820 P
005C20 Kap label DLS211
6 Schakelaarhandel Dls111
7 Deblokkeer Handel Lf1000
8 Schakelaar C3Xa-1Pspm Dsp600
9 Drukveer 4 A
11 Schakelaarkap Dls111
13 Tapschroef 4X18 P
14 Handgreepset Dls111
014C10 Waarschuwingslabel Ls1016Lb
15 Deblokkeerknop Ls1016Lb A
16 Kabelbeschermhouder Ls1216Lb
17 Tapschroef 4X18 P
18 Tapschroef 4X18 P
19 Achterdeksel Dls111
20 Stroomcircuit Dls111
21 Controller DLS211 DLS211 P
22 Indicatielabel DLS111
23 Aansluitunit Dhp483
24 Schroef M6X80Mm Ls1016Lb
25 Naamplaat DLS211
26 Motorhuis Dls111
27 Tapschroef 4X18 P
28 Schroef 5X50
29 Batterijhouderset DLS211
029C10 Rubber Pen 6 P
30 Batterijhouderset DLS211
030C10 Rubber Pen 6 P
31 Veld 2X18V Dls111
031C10 Veld 18V A
031C20 Controller B
031C30 Draadboom DLS211
031C40 Met.schr M2x6mm
32 Tussenplaat Dls111*
33 Tapschroef 4X18 P
34 Kogellager 607Llb A
35 Anker 2x18V DLS211
36 Motorsteun Ls1216Lb
37 Borgring S-17
38 Kogellager 6003Ddw P
39 Inbusbout M6X20 A
40 Sluitring 6 BLS713 P
41 Revet 6x3,5mm LS1219
42 Stofadapter DLS211
43 Serienummer Label DLS211
44 Tapschroef Ct4X16 A
45 Stelschroef M6X40 Ls1019L
46 Inbusbout M6x16mm DSS211
47 Logoplaat Ls1219L
48 Stopring E-5
49 Inbusbout M8X25 Ls1019L
50 Inbusbout M5X30 Sg1250
51 Tapschroef Ct4X16 A
52 Verbindingsplaat LS1219L A
53 Revet 6x3,5mm LS1219
54 Sluitring 6 BLS713 P
55 Kunststof Ring 5 P
56 Veerring 6
57 Bus 6 LS1019
58 Stelschroef M6X16 Ls1016L
59 Schroef 4X10
60 Torsieveer 11 Ls1019L
61 Stofgeleider Plaat Ls1019L
62 Montage Steun Ls1019L
63 Borgring 8
64 Met. Schroef M4 Ls1019L
65 Vaste beschermkap DLS211
065C10 Rubber Pen 6 P
065C20 Waarschuwingslabel Ls0714
065C30 Laser Straal Label LS1219L A
66 Drukveer 7
67 Blokkeer Pen 6 4110C
68 Kabelbeschermer Ls1219L
69 Kruiskop Schroef M4X11 A
70 Afschermkap Ls1219L
71 Geleidingsplaat Ls1219L
72 Inbusbout M8X20Mm 5008Mg
73 Schroef PT4X12mm P
74 Borgring S-12
75 Kogellager 608Ddw A
76 Rubber Ring 12 Ls1016Lb
77 Sluitring 12
78 Inlegspie 4
79 Tandwiel 32 Ls1016Lb
80 Sluitring 12
81 Dunne Sluitring 14
82 Afdichting Ls1016Lb
83 Tapschroef M4X12Mm Ck A
84 Tandwielas Ls1016Lb
85 Stalen Kogel 4
86 Tandwiel 27 Ls1016Lb
87 Tandwiel 14 Ls1016Lb
88 Kogellager 6000Zz Ls10/1216L
89 Pakking Ls1016Lb
90 Borgring S-15
91 Kogellager 608Ddw A
92 Schroef 5X16 A
93 Tandwiel 28 Ls1016Lb
94 Sluitring 5
95 Kogellager 608Ddw A
96 Lagerhuis Ls1016Lb
096C10 Rubber Pen 4 6413 A
97 Lager Borgring 14-23 Bcs550
98 Zeskantmoer M5 A
99 Veerring 5MM DLS211
100 Zaagas Ls1016Lb
101 Kogellager 6002Ddw A
102 Lagerborging 51 Ls1016Lb
103 Binnenflens 53 Ls1016Lb
104 Buitenflens 53 Ls1016Lb
105 Reduceerring 30x15,88x4mm
106 Verzonkenschroef M5 A
107 Zeskantbout M10X20 Ls1214F A
108 Sluitring M4
109 Schroef PT4X12mm P
110 Lens Tbv Laserlijn Ls0714F
111 Montageblok B >0506 Ls0714 A
112 Schroef 3X6
113 Torsieveer 9 Ls0714
114 Inbusbout M4X6Mm Ls0714
115 Borstschroef M5 Ls0714
116 Montageblok C >0506 Ls0714
117 Drukveer 6 Ls0714
118 Circuit Tbv Laser Ls1216Lb
119 Torsieveer 9 Ls0714
120 Inbusbout M4X6Mm Ls0714
121 Zeskantbout M5X8
122 Laserkap Ls1216Lb A
123 Tapschroef Ct4X16 A
124 Beschermplaat Ls1019L
125 Knopbout M5X24
126 Sluitring 5 Hr4011C
127 Roller Ls1016Lb
128 Tapschr 4x14mm GA9070Y A
129 Beschermkap Ls1219L
130 Tapschr 4x14mm GA9070Y A
131 Centreerplaat Ls1019L
132 Torsieveer 45 Ls1016Lb
133 Buffer Ls1016Lb
134 Centreer Plaat Huis Ls1019L
135 Zeskantbout M6 Ls1040
136 Veerring 10
137 Kogellager 6805Ddw Ls1019L
138 Beschermkap A LS1219L A
139 Afzuigadapterset DLS211 A
141 Stofafzuigadapterset
142 Afzuigslang 28Mmx0,5Mtr
143 Huls Ls1019L
144 Stopper Ls1019L
145 Schakelknop A DCL281F
146 Drukveer 5
147 Stofadapter DLS211
149 Tapschroef Ct4X16 A
150 Bus 17 Ls1219L
152 Veerring 40 Ls1216Lb
153 Schroef M6
154 Veerring 20 Ls0714
155 Sluitring 8X14X1Mm
156 Blokkeerarm Ls1019L
157 Voorarm Plaat Ls1019L
158 Vilten Ring 30 Ls1019L
159 Stang 16 Ls1019L
160 Knop 22 Ls1019L
161 Stopring E-7
162 Tapschroef Ct4X16 A
163 Voorarm Compleet Ls1219L
163C10 Rubber Pen 6 P
164 Drukveer 4 A
165 Pen 4 Ls1019L
166 Drukveer 10 Ls1019L
167 Blokkeerpen Ls1019L
168 Afdekkap Ls1219L
169 Houder Compleet Ls1019L
169C10 Indicatielabel Ls1019L*
170 Platkop Schroef M5 A
171 Poelie 17-19.3 Ls1019L
172 Kogellager 6900Llb P
173 Borgring 15 DLS211Z A
174 As Ls1019L
175 Kogellager 6900Llb P
177 Schroef M8X12 Ls1019L
178 Sleutelklem Ls800Dw
179 Tapschroef M4X12Mm Ck A
180 Spanstift 4-14 *
181 Handgreep 50 B Ls1019L
182 Inbusbout M5X40Mm Ck DLS211 P
183 Met. Bout M6 Ls1019L
184 Stop Hendel Ls1219L
184C10 Indicatielabel Ls1019L*
185 Veerring 20 Ls0714
186 Sluitring 8X14X1Mm
187 Schroef M6
188 Pen 9 Ls1219L
189 Sluitring 5
190 Bus 5 Ls1219L
191 Sluitring 8 LF1000 P
192 Bus 20 Ls1019L
193 Blokkeerpen Ls1019L
194 Poelie 17-87.8 Ls1019L
195 Moer M10-19
196 Aandrijfsnaar 15-810 Ls1219
197 Drukveer 10 Ls1019L
198 Sluitring 10
199 Zeskantmoer M10-17
200 Ring 10 Lf1000
201 Borgring S-17
202 Druknaaldlager 1023 A
203 Ring 10 Lf1000
204 Druknaaldlager 1023 A
205 Stopring E-7
206 Knop 22 Ls1019L
207 Ring 10 Lf1000
208 Zaagarm Ls1219L
208C10 Indicatielabel Ls1019L*
209 Inbusbout M8X25 Ls1019L
210 Indicatieplaat R Ls1019L
211 Tapschroef M4X12Mm Ck A
212 Tapschroef Ct4X16 A
213 Vergrendelknop Ls1016Lb
214 Drukveer 12
215 Stofgeleider Houder Ls1019L
216 Indicatieplaat L Ls1019L
217 Tapschroef M4X12Mm Ck A
218 Sluitring 94
219 Stofgeleider Ls1219L
220 Stopper Ls1019L
221 Torsieveer 14 Ls1016Lb
222 Sluitring 12
223 Borgring S-12
224 Tapschroef M4X12Mm Ck A
225 Houder Ls1019L
226 Aanslag boven rechts
226C10 Waarschuwingslabel Ls1016Lb
227 Aanslag boven links
227C10 Waarschuwingslabel Ls1016Lb
228 Inbusbout M8X35 With Wr
229 Vleugelbout M6X10mm
230 Inbusschroef M10X12 Ls1019L
231 Achterlineaal Ls1019L
232 Tapschroef M4X12Mm Ck A
233 Inzaagplaat Ls1216Lb
235 Zeskantbout 8X40
236 Ring 8 1914H2-8
237 Druknaaldlager 1023 A
238 Tapschr 4x14mm GA9070Y A
239 Schaalverdeling Ls1219L
240 Inbusbout M8X25 Ls1019L
241 Inbusbout M8X25 Ls1019L
243 Waarschuwingslabel Ls1019L
244 Tapschroef M4X12Mm Ck A
245 Indicatieplaat Ls1019L
246 Blokkeerpen 8 Ls1019L
247 Drukveer 6 Ls1016Lb
249 Blokkeerhandel 25 Ls1019L
250 Sluitring 6 BLS713 P
251 Stopring E-5
252 Draaiplateau Compleet Ls1219L
253 Waarschuwingslabel Ls1019L*
254 Verlengstang Ls1019L
255 Kap LS1019L
256 Centreerbout Ls1019L
257 Schroef 4X10
258 Drukveer 6 Ls0714
259 Draaistopper Ls1019L
260 Hefboomplaat Ls1019L
261 Pin 5 Ek7651H A
262 Schroef M5X18 A
263 Aanslag Ls1019L
264 Borgstang Ls1219L
265 Blokkeerhandel Ls1019L
266 Blokkeerpin 6 Ls1219L
267 Pen 3 T221Dw
268 Drukveer 6 Ls0714
269 Nokkenplaat Ls1019L
270 Pinhouder Ls1019L
271 Zeskant Bout 5X20 LF1000 A
272 Blokkeerplaat Ls1019L
274 Stang 6 Ls1019L
275 Stopring E-4
276 Ring 5 Ls1019L
277 Sluitring 5
278 Zeskant Bout 5X20 LF1000 A
279 Schroef 4X10
280 Blokkeerhandel Cmpl 25 Ls1019L
280C10 Rubber Pen 6 P
281 Schroef 3X8 Ls1019L
282 Blokkeerplaat Ls0714
283 Handgreep 50 A Ls1019L
284 Tapschroef M4X12Mm Ck A
285 Geleideplaat Ls1019L
286 Schaalverdeling LS1019L A
287 Metaalschroef M5 Ls1019L
288 Blokkeerplaat Ls1019L
289 Schroef M5X16Mm Ls1016Lb
290 Voetzool LS1019/DLS111 A
291 Voetdop Ls1016Lb
292 Sluitring 4 Dcs230T A
293 Tapschroef M4X12Mm Ck A
294 Stang 12 DLS211
295 Stopring E-9
296 Tapschroef M4X12Mm Ck A
297 Inbusbout M4X6Mm Ls0714
299 Bladveer Ls1016Lb
300 Tapschroef M4X12Mm Ck A
302 Houder LS1019
303 Zeskantbout M5X12 5621Rd *
304 Bladveer Ls1016Lb
305 Inbusbout M8X25 Ls1016Lb
306 Aanslag DLS211
307 Tafelverbrederbasis DLS211
308 Schroef 4X10
