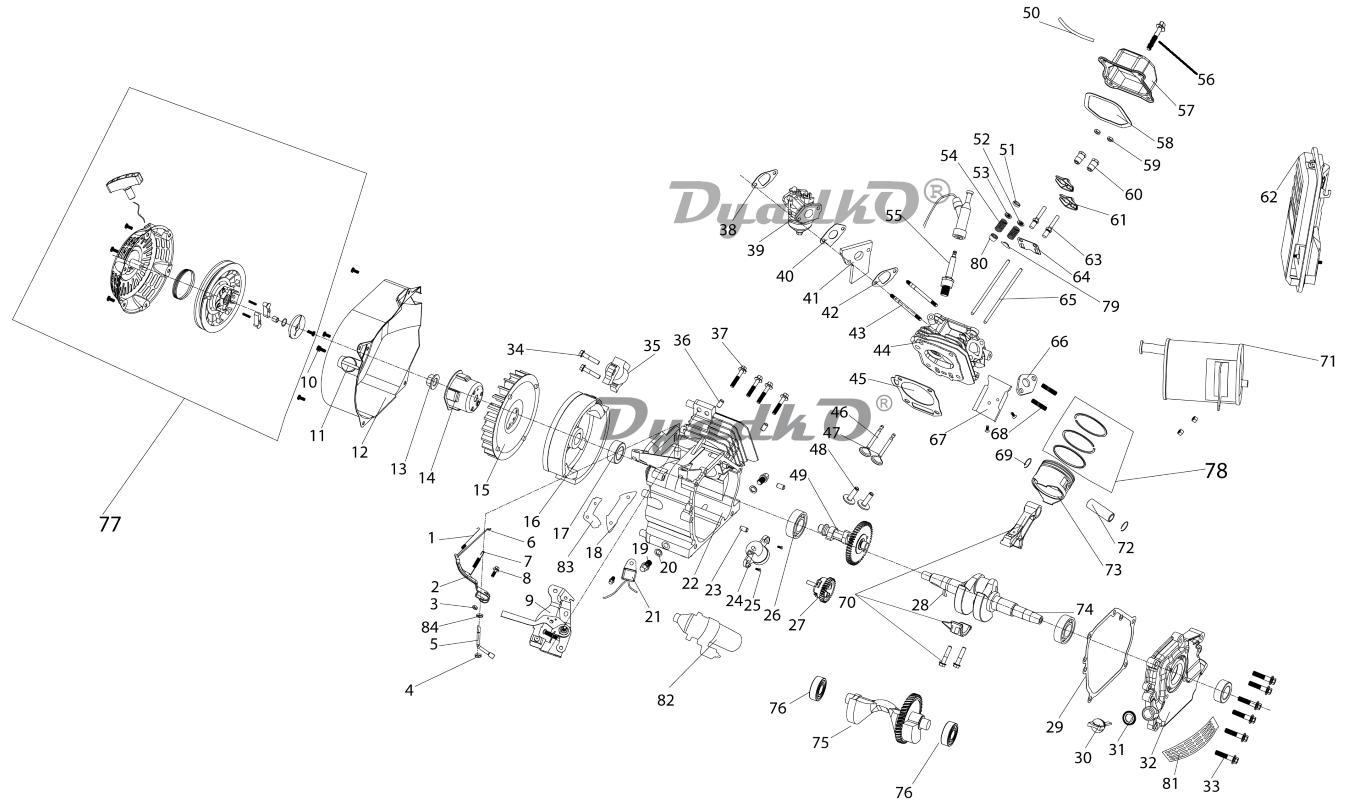

Схема DENZEL PS 90 ED-3 (946944) Двигатель

1 Пружина вытяжная
2 Рычаг управления
3 Гайка М6
4 Шайба М6
5 Рычаг
6 Тяга
7 Пружина
8 Болт М6х20
9 Регулятор оборотов
10 Болт М6x12
12 Кожух маховика
13 Гайка маховика М16
14 Барабан стартера
15 Крыльчатка
16 Маховик в сборе
17 Сальник 35х52х8
18 Катушка зарядки
19 Пробка слива масла М12х14
20 Шайба уплотнительная
21 Реле защиты двигателя
22 Картер 192
23 Штифт
24 Датчик уровня масла
25 Болт М6x15
26 Подшипник 6207
27 Регулятор частоты вращения
28 Шпонка
29 Прокладка картера 192
30 Щуп масляный
31 Кольцо уплотнительное щупа
32 Крышка картера ver. 1
33 Болт М8х40
34 Болт М6x25
35 Катушка зажигания
36 Штифт головки блока цилиндра
37 Болт головки блока цилиндра М10х80
38 Прокладка воздушного фильтра
39 Карбюратор
40 Прокладка карбюратора
41 Прокладка теплоизолирующая
42 Прокладка теплоизолятора
43 Шпилька карбюратора М6х110
44 Головка блока цилиндра 192
45 Прокладка головки цилиндра 192
46 Клапан впускной (190)
47 Клапан выпускной
48 Толкатель
49 Распредвал 192
50 Шланг отвода газов
51 Блокиратор фиксатора выпускного клапана
52 Фиксатор впускного клапана
53 Фиксатор выпускного клапана
54 Пружина клапана
55 Свеча зажигания F7TC
56 Болт крышки головки цилиндра М6x10х60
57 Крышка головки цилиндров
58 Прокладка крышки головки блока цилиндра
59 Гайка М6 мелкая резьба
60 Гайка регулировочная М6х21
61 Коромысло
62 Фильтр воздушный в сборе
63 Шпилька коромысла
64 Площадка направляющая
65 Штанга толкателя
66 Прокладка выпускной трубы
67 Кожух головки цилиндра
68 Шпилька М8х30
69 Кольцо пружинное
70 Шатун в сборе
71 Глушитель в сборе
72 Палец поршневой
73 Поршень 192
74 Вал коленчатый
75 Вал уравновешивающий
76 Подшипник 6202
77 Стартер ручной в сборе
78 Кольца поршневые комплект 192
79 Тарелка пружины
80 Сальник клапана 13х6х7,5
81 Планка защитная
82 Стартер электрический
83 Защита провода
84 Сальник 8х14х5
85 Болт М6x10
86 Гайка М8
62* Фильтр воздушный в сборе (модификация от 06.2024)
б/н Глушитель
б/н Кожух глушителя
