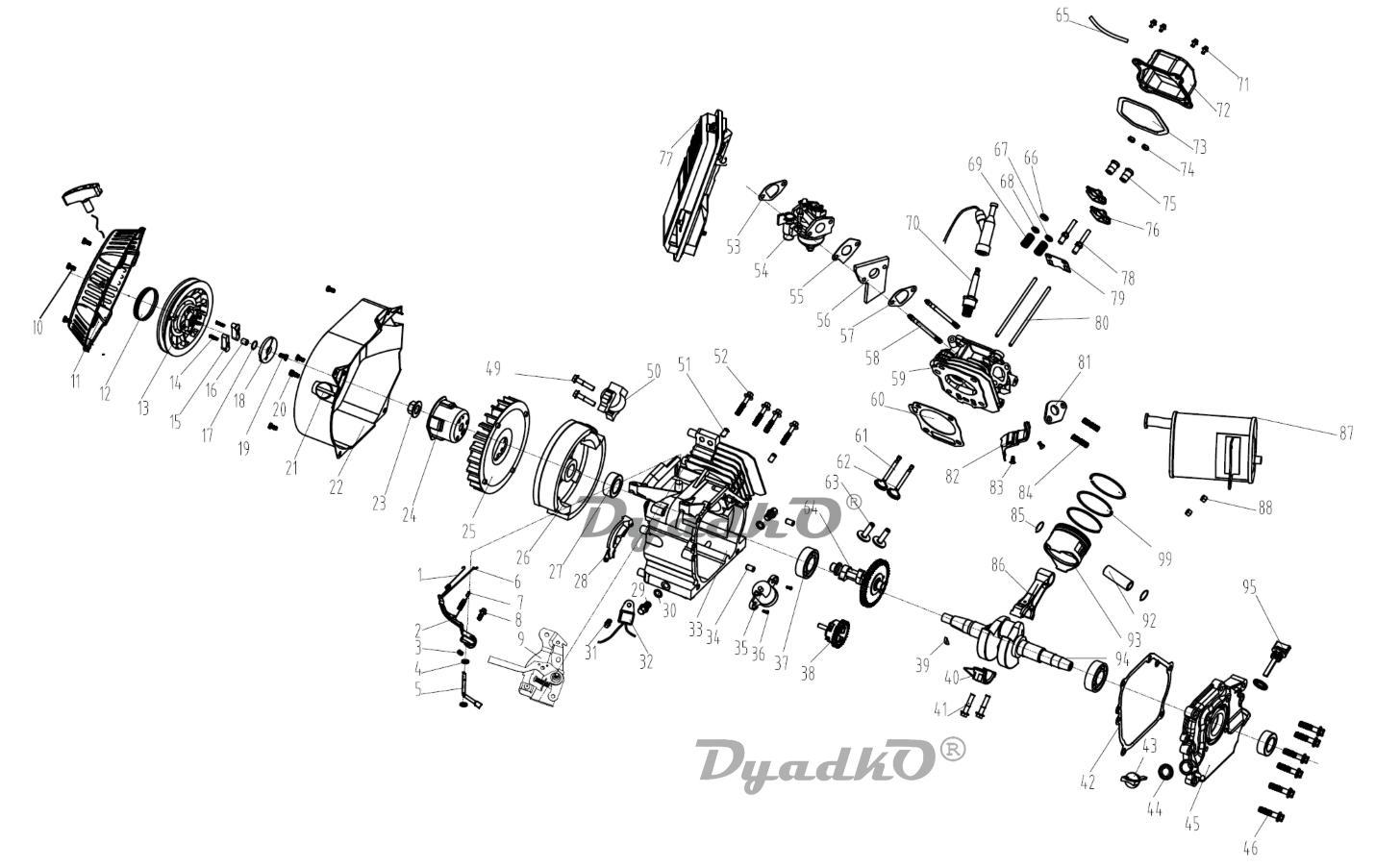

Схема KRONWERK KB 2500 (94691) Двигатель

1 Пружина вытяжная
2 Рычаг управления
3 Гайка М6
4 Шайба М6
5 Рычаг
6 Тяга
7 Пружина
8 Болт М6х20
9 Регулятор оборотов
10 Болт М6x12
11 Стартер ручной в сборе
21 Заглушка
22 Крышка маховика
23 Гайка маховика М12
24 Барабан стартера
25 Крыльчатка
26 Маховик
27 Сальник 6х41,25х25
28 Планка
29 Пробка для слива масла М10х15
30 Кольцо уплотнительное
31 Болт М6x12
32 Реле защиты двигателя
33 Корпус картера(168)
33 Корпус картера (170)
34 Штифт
35 Датчик уровня масла
36 Болт М6x15
37 Подшипник 6205
38 Регулятор частоты вращения
39 Шпонка
42 Прокладка картера
43 Маслоуказатель
44 Кольцо уплотнительное
45 Крышка Картера
46 Болт М8x35
49 Болт М6х25
50 Катушка зажигания
51 Штифт головки блока цилиндров
52 Болт головки блока цилиндров М8х55
53 Прокладка
54 Карбюратор
55 Прокладка Карбюратора
56 Прокладка теплоизолирующая
57 Прокладка теплоизолятора
58 Шпилька М6х90
59 Головка цилиндров
60 Прокладка головки цилиндров (168)
60 Прокладка головки цилиндров (170)
61 Выпускной клапан
62 Клапан впускной
63 Толкатель
64 Вал распределительный
65 Шланг отвода газов
66 Блокиратор фиксатора выпускного клапана
67 Фиксатор впускного клапана
68 Фиксатор выпускного клапана
69 Пружина Клапана
70 Свеча зажигания F7TC
72 Крышка головки цилиндров
73 Прокладка крышки головки блока цилиндров
74 Гайка М6 мелкая резьба
75 Гайка регулировочная М6х21
76 Коромысло
77 Фильтр в сборе
78 Шпилька коромысла
79 Площадка направляющая
80 Штанга толкателя
81 Прокладка выпускной трубы
82 Кожух теплоизоляционный
83 Болт М6x12
84 Шпилька М8х30
85 Кольцо пружинное
86 Шатун в сборе
87 Глушитель
92 Палец поршневой D18,0x54
93 Поршень (168)
93 Поршень (170)
94 Вал коленчатый
99 Комплект поршневых колец (168)
99 Комплект поршневых колец (170)
