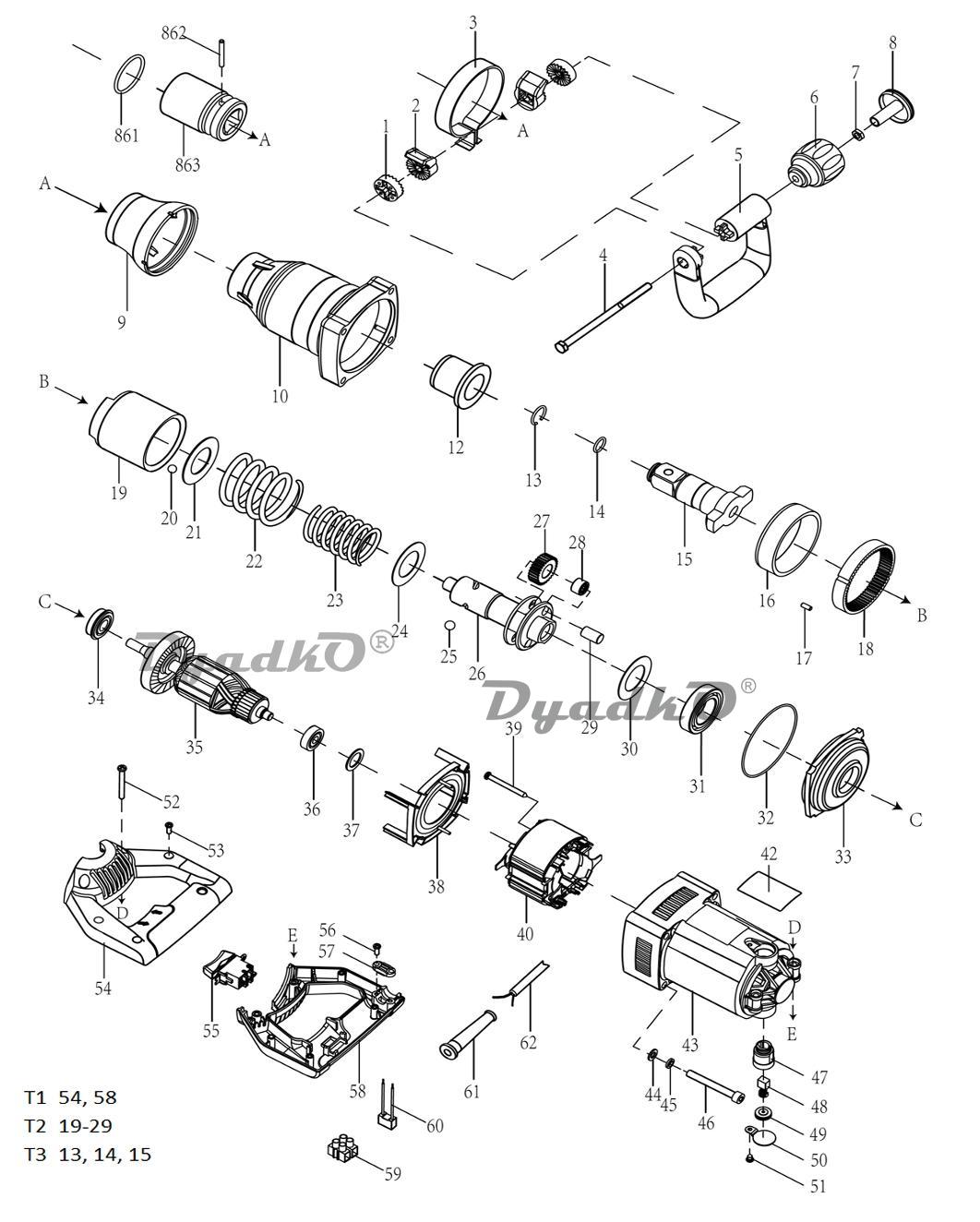

Схема DONGCHENG DPB30

1 Диск храповый
2 Ответная часть блока фиксации рукоятки
3 Хомут
4 Болт с шестигранной головкой M8×140
5 Дополнительная рукоятка
6 Ручка
7 Гайка шестигранная M8
8 Колпачок ручки
9 Резиновая втулка
10 Корпус редуктора
12 Подшипник скольжения
16 Уплотнительное кольцо
17 Цилиндрический штифт 5×12
18 Кольцевая шестерня
27 Планетарная шестерня
28 Игольчатый подшипник HK1212
30 Шайба
31 Шарикоподшипник 6007
32 Уплотнительное кольцо
33 Задняя часть корпуса редуктора
34 Шарикоподшипник 6202-2RS (со стопорным кольцом)
35 Ротор 220V
36 Шарикоподшипник 6200LLB
37 Шайба подшипника
38 Диффузор
39 Винт самонарезающий с крестообразным шлицем и потайной головкой ST5×59
40 Статор 220V
43 Корпус двигателя (DongCheng)
44 Шайба
45 Пружинная шайба
46 Винт с внутренним шестигранником M8×70
47 Щеткодержатель в сборе
48 Угольная щетка
49 Крышка держателя щеток
50 Фланец держателя щеток
51 Самонарезающий винт с крестообразным шлицем и полукруглой головкой ST4×8
52 Самонарезающий винт с крестообразным шлицем и полукруглой головкой ST4.8×44
53 Самонарезающий винт с крестообразным шлицем и головкой под шайбу ST4.2×22
55 Выключатель 220V
56 Винт самонарезающий с крестообразным шлицем и потайной головкой ST4.2×17
57 Фиксатор кабеля
59 Клеммная колодка
60 Конденсатор 0.22 мкФ
61 Кембрик
62 Шнур питания (европейская вилка) 110-220V
861 Уплотнительное кольцо
862 Штифт
863 Гнездо (36мм)
T1 Рукоятка в сборе 54, 58
T2 Ударный механизм в сборе 19-29
T3 Шпиндель в сборе 13, 14, 15
