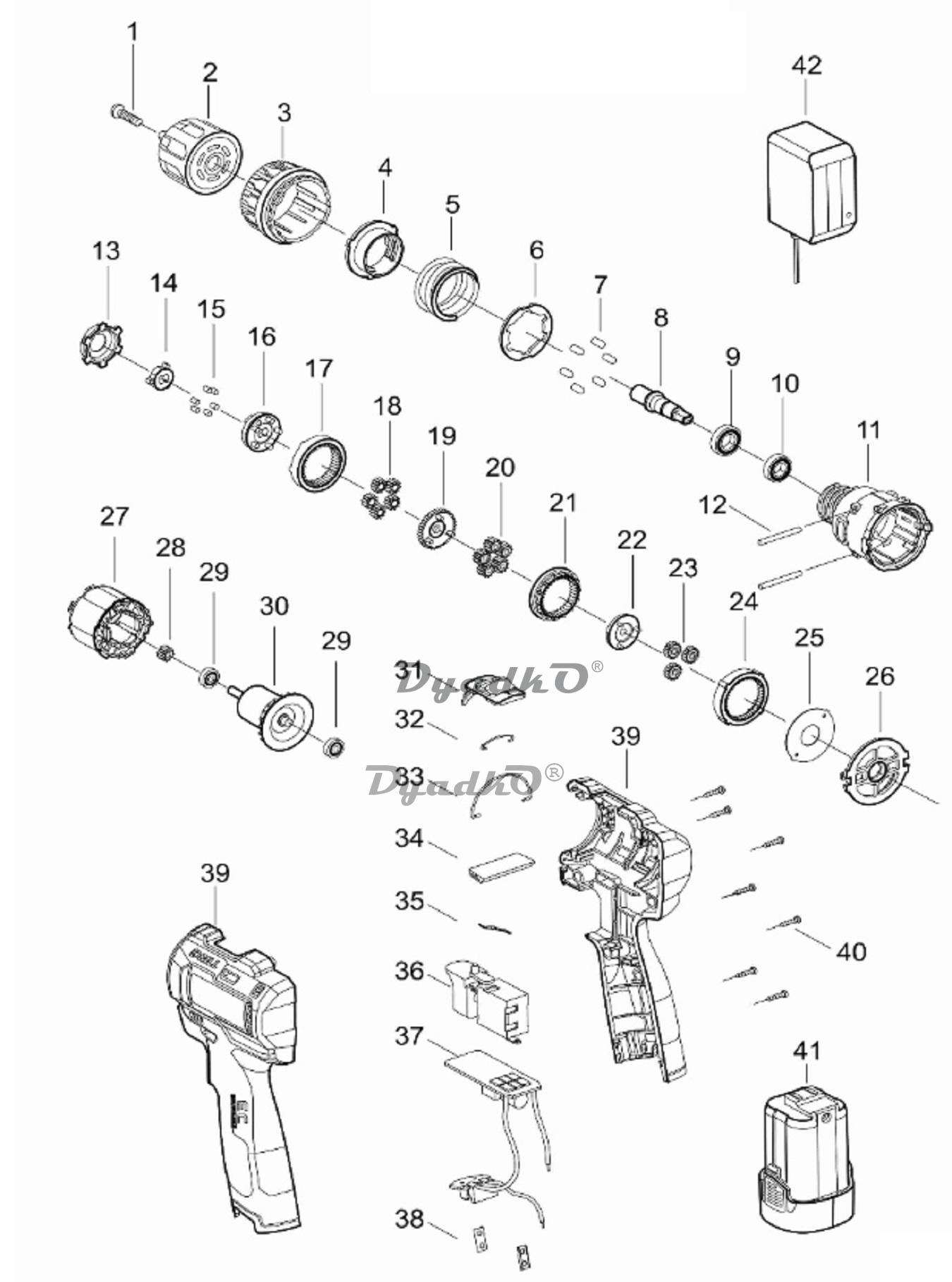

Схема DONGCHENG DCJZ1604

1 Винт с крестообразным шлицем и потайной головкой M5×20 (левая резьба)
2 Быстрозажимной патрон
3 Кольцо установки момента
4 Регулировочная гайка
5 Пружина
6 Шайба фигурная
7 Цилиндрический штифт
8 Шпиндель
9 Радиальный шарикоподшипник 6800DDU
10 Радиальный шарикоподшипник 689ZZ
11 Корпус редуктора
12 Цилиндрический штифт (3×29.5)
13 Шестигранное самоконтрящееся кольцо
14 Самоблокирующийся блок
15 Стопорный штифт D3×4.7
16 Водило планетарной передачи с блокировкой шпинделя
17 Коронная шестерня Ⅲ
18 Планетарная шестерня III
19 Водило
20 Планетарная шестерня Ⅱ
21 Шестерня переключения скоростей
22 Солнечная шестерня Ⅱ
23 Планетарная шестерня
24 Коронная шестерня
25 Шайба редуктора
26 Крышка корпуса редуктора
27 Статор
31 Ручка переключения (красная)
32 С-образная пружина
33 С-образная пружина
34 Рычаг реверса (красный)
35 Пружинная пластина
36 Выключатель
37 Электронный блок управления
38 Прижимная пластина
40 Самонарезающий винт с крестообразным шлицем и полукруглой головкой ST2.9×16
T1 Ротор в сборе
T2 Редуктор в сборе
