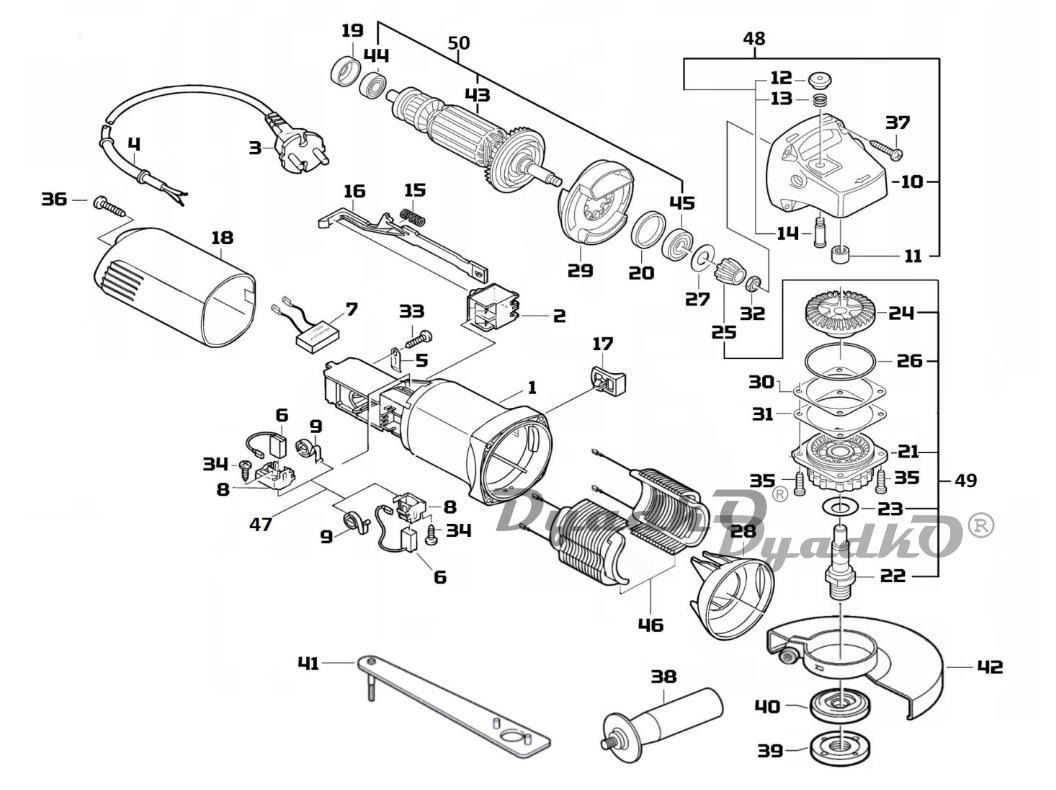

Схема ЭНГЕЛЬС УШМ 850-125

1 Корпус мотора
2 Выключатель KEDU HY28-61 5
3 Сетевой кабель
4 Наконечник
5 Фиксатор кабеля
6 Комплект угольных щёток
7 Конденсатор
8 Щеточный держатель 1 шт в артикуле
9 Спиральная пружина 1 шт в артикуле
10 Корпус редуктора
11 Подшипник скольжения
12 Кнопка стопора
13 Пружина сжатия
14 Фиксирующий штифт
15 Пружина сжатия
16 Толкатель
17 Клавиша выключателя
18 Крышка корпуса
19 Промежуточное кольцо
20 Кольцо резиновое
21 Опорный фланец
22 Шпиндель
23 Прикрывающая шайба
24 Передача
25 ШЕСТЕРЕНКА
26 Кольцо уплотнительное
27 Прикрывающая шайба
28 Кольцо воздуховод
29 Сепаратор воздуха
30 Регулировочное кольцо 016
31 Регулировочное кольцо 017
32 Шестигранная гайка
33 Винт 4х12
34 Винт 3х10 1 шт в артикуле
35 Винт М4х10 4 шт в артикуле
36 Винт 4х20
37 Винт 4х25 4 шт в артикуле
38 Дополнительная рукоять МУШМ
39 Круглая гайка
40 Посадочный фланец
41 Ключ
42 Защитный кожух
43 Ротор 850 Вт NEW без бандажа
44 Шарикоподшипник ротора УШМ задний до 1 кВт
45 Шарикоподшипник ротора УШМ передний до 1 кВт
46 Статор
47 Щеточный держатель в сборе вкл. 2 шт. 8; 2 шт. 9
48 Корпус редуктора в сборе вкл.поз.10;11;12;13;14
49 Опорный фланец в сборе вкл.поз. 21;22;23;24;25;26
50 Ротор в сборе вкл.поз. 4;, 44; 45
- Минеральная смазка МУШМ 0,2кг в изделии 0,011кг
