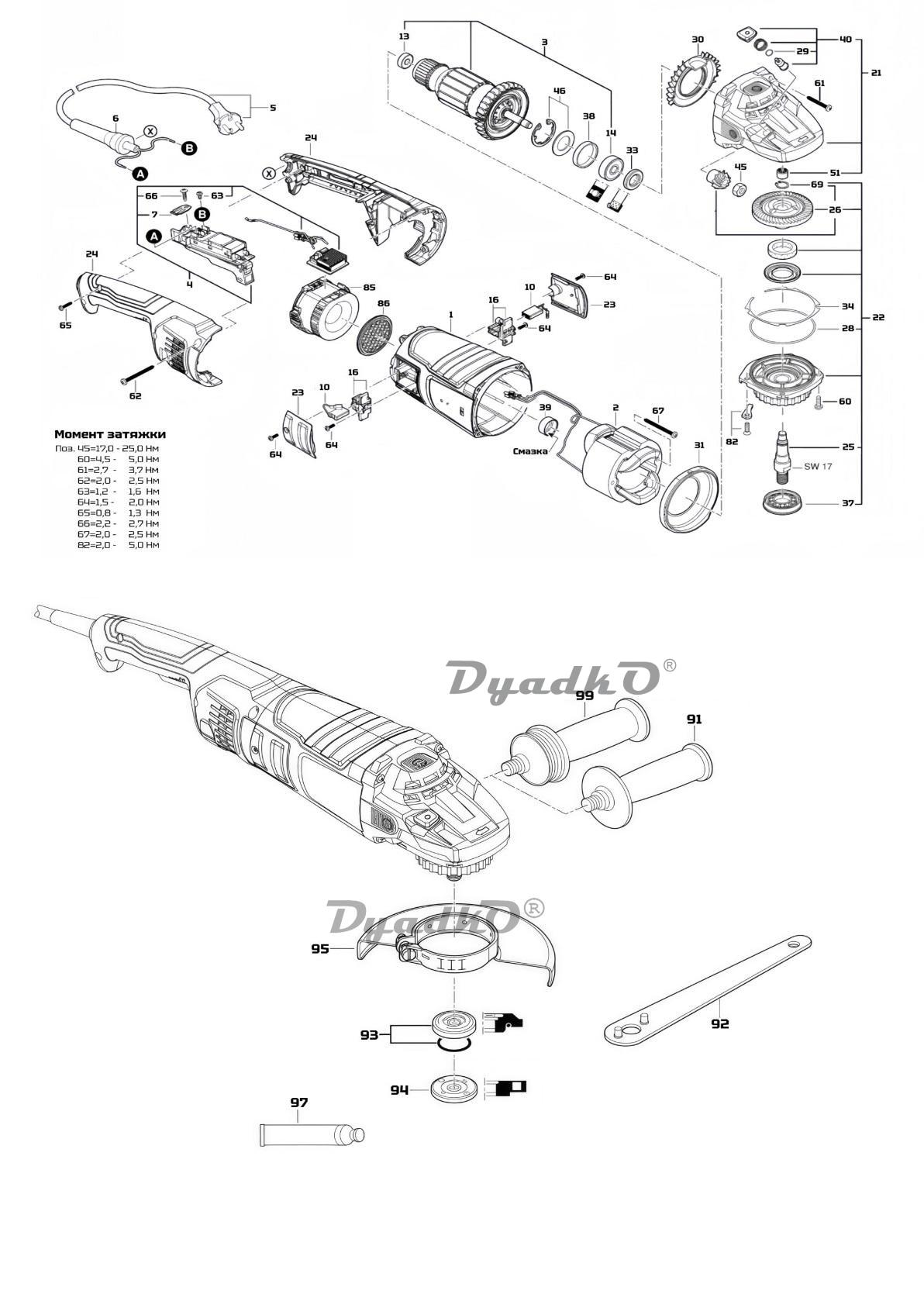

Схема ЭНГЕЛЬС УШМ 24-230 С

1 Корпус мотора
2 Статор 2,4 кВт
3 Ротор 2,4 кВт также входит поз.13 ;14
4 ВЫКЛЮЧАТЕЛЬ также вжодит поз. 7;63;66
5 Сетевой кабель - 4 м
6 НАКОНЕЧНИК
7 Фиксатор кабеля
10 Комплект угольных щеток в артикуле 2 шт.
13 Шарикоподшипник
14 Шарикоподшипник
16 Щёточный держатель в сборе. 2
21 Корпус редуктора также входит поз. 40;51
22 Опорный фланец 230 мм также вход 25;26;28;37;69
23 Комплект крышек в артикуле 2 шт.
24 Рукоятка основная
25 Шпиндель
26 Комплект зубчатых колес 230 мм I 4,7
28 Кольцо уплотнительное
29 Кольцо уплотнительное
30 Сепаратор воздуха
31 Кольцо воздуховод
33 Кольцо уплотнительное
34 Регулировочное кольцо 0,15 мм По требованию
37 Уплотнительное кольцо
38 кольцо резиновое
39 кольцо резиновое
40 Штифт и кнопка стопора в сборе.
45 ШЕСТИГРАННАЯ ГАЙКА
46 ОПОРНАЯ ШАЙБА
51 Подшипник скольжения
60 Винт самонарезающий М5х16 в артикуле 3 шт.
61 Винт самонарезающий ST4,8x38-C-Z в артикуле 4 шт.
62 Винт самонарезающий ST4,8x55-C-Z в артикуле 2 шт.
63 Винт М4х10 в артикуле 2 шт.
64 Винт самонарезающий ST3,9x12-F в артикуле 4 шт.
65 Винт самонарезающий ST3,9x19-C-Z в артикуле 2 шт.
66 Винт самонарезающий ST3,9x16-F
67 ВИНТ САМОНАРЕЗАЮЩИЙ в артикуле 2 шт.
69 Стопорное кольцо
82 Стопор
85 ПЫЛЕОТДЕЛИТЕЛЬ
86 Направляющая пластина
91 Рукоятка дополнительная
92 Ключ
93 Посадочный фланец
94 гайка груглая
95 Кожух защитный
97 Смазка констистентная 0,8кг. в изделии 0,04кг 0,04
99 Рукоятка дополнительная антивибрационная М14
341 Регулировочное кольцо 0,3 мм По требованию
342 Регулировочное кольцо 0,1 мм По требованию
343 Регулировочное кольцо 0,2 мм По требованию
344 Регулировочное кольцо 0,25 мм По требованию
345 Регулировочное кольцо 0,35 мм По требованию
346 Регулировочное кольцо 0,4 мм По требованию
