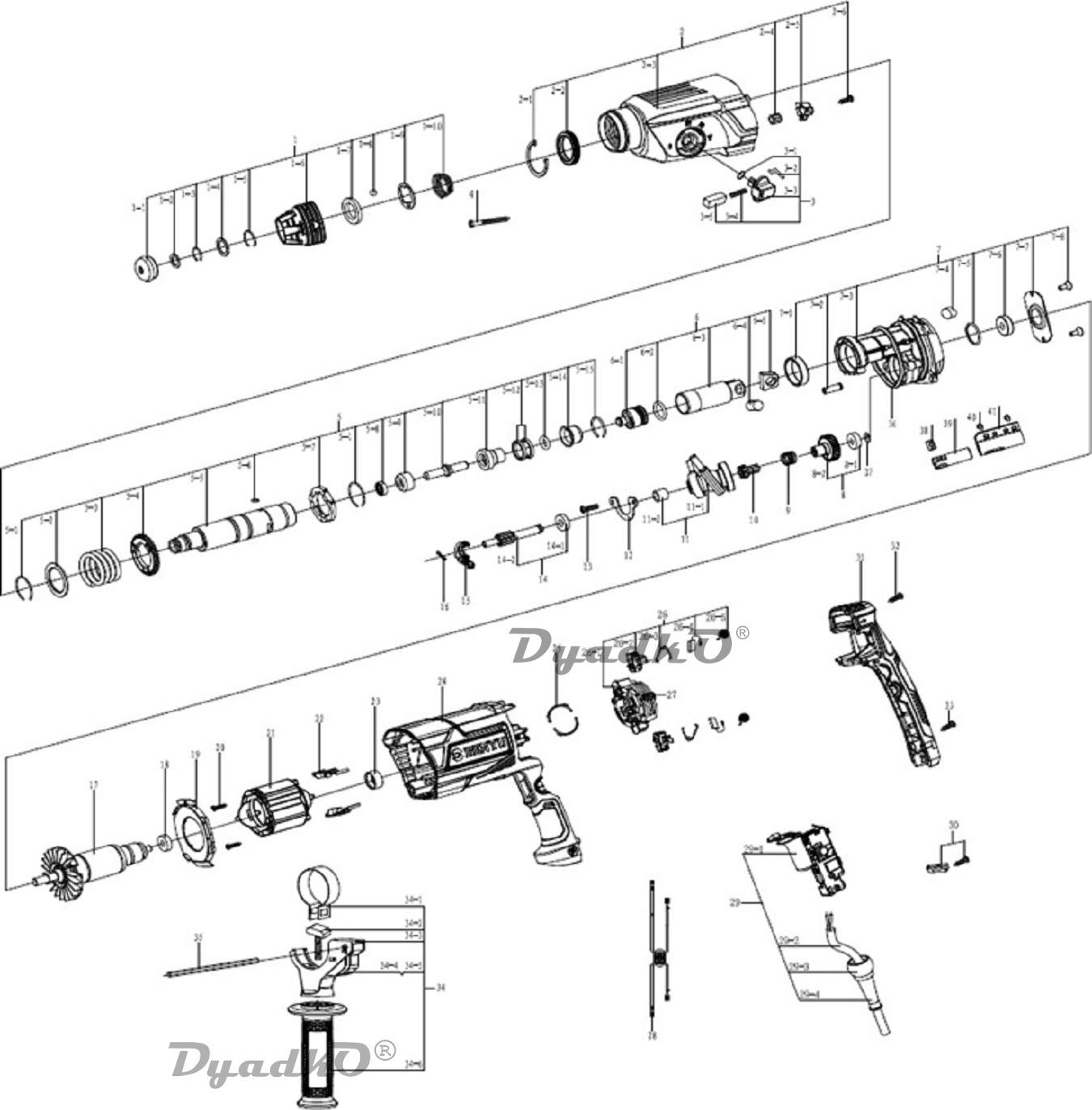

Схема ИНТЕРСКОЛ П-32/1100АВС

1-1 Втулка защитная
1-2 Шайба
1-3 Кольцо запорное
1-4 Шайба
1-5 Кольцо пружинное
1-6 Втулка нажимная
1-7 Кольцо упорное
1-8 Шарик
1 Муфта в сборе
1-9 Шайба специальная
1-10 Пружина
2 Корпус редуктора в сборе
2-1 Кольцо пружинное
2-2 Манжета
2-3 Корпус редуктора
2-4 Подшипник роликовый
2-5 Пластина фиксирующая
2-6 Винт саморез
3 Механизм переключения в сборе
3-1 Кольцо резиновое
3-2 Поводок переключателя
3-3 Ручка переключателя
3-4 Пружина
3-5 Кнопка
4 Винт 2-5х45 ГОСТ10621
5 Ствол в сборе с ударным механизмом
5-1 Кольцо запорное
5-2 Шайба
5-3 Пружина
5-4 Колесо зубчатое
5-5 Ствол
5-6 Ролик игольчатый
5-7 Втулка кулачковая
5-8 Манжета 8.2 x 16 x 5
5-9 Втулка
5-10 Проммасса
5-11 Корпус ловителя
5-12 Амортизатор
5-13 Кольцо уплотнительное
5-14 Крышка ловителя
5-15 Кольцо стопорное
6 Поршень в сборе
6-1 Боёк
6-2 Кольцо уплотнительное
6-3 Поршень
6-4 Палец
6-5 Прокладка U-образная
7-8 Винт
7 Промщит в сборе
7-1 Подшипник скольжения
7-2 Штифт
7-3 Промщит
7-4 Сальник
7-5 Кольцо уплотнительное
7-6 Подшипник шариковый
7-7 Щит
8-2 Колесо зубчатое
8-1 Подшипник шариковый
8 Колесо зубчатое в сборе с подшипником
9 Пружина
10 Полумуфта кулачковая
11 Подшипник качающийся в сборе
11-1 Подшипник качающийся
11-2 Подшипник игольчатый
12 Скоба
13 Винт
14-2 Вал-шестерня
14 Вал-шестерня в сборе
14-1 Подшипник шариковый специальный
15 Поводок переключателя
16 Пружина
17 Якорь с вентилятором
18 Подшипник шариковый
19 Диафрагма
20 Винт саморез
21 Статор
22 Колодка клеммная
23 Втулка демпфирующая
24 Корпус двигателя
25 Полукольцо-контактор
26-3 Пружина фиксатор
26 Обойма щеткодержателей в сборе
26-1 Обойма щеткодержателей
26-2 Щеткодержатель
26-4 Щетка электрическая
26-5 Пружина спиральная
27 Упор переключателя реверса
28 Дроссель
29 Выключатель в сборе
29-1 Выключатель
29-2 Шнур питания с вилкой
30 Планка прижимная в сборе
31 Ручка-накладка
32 Винт саморез
33 Винт саморез
34-1 Хомут
34 Ручка боковая в сборе
34-2 Винт специальный
34-3 Держатель
34-4 Пружина
34-5 Эксцентрик
34-6 Ручка
35 Ограничитель глубины бурения (сверления)
36 Кольцо уплотнительное
37 Шайба специальная
38 Штифт демпфирующий
39 Амортизатор
40 Винт
41 Втулка амортизатора
46110 Шарнир шнура
46141 Трубка защитная шнура
