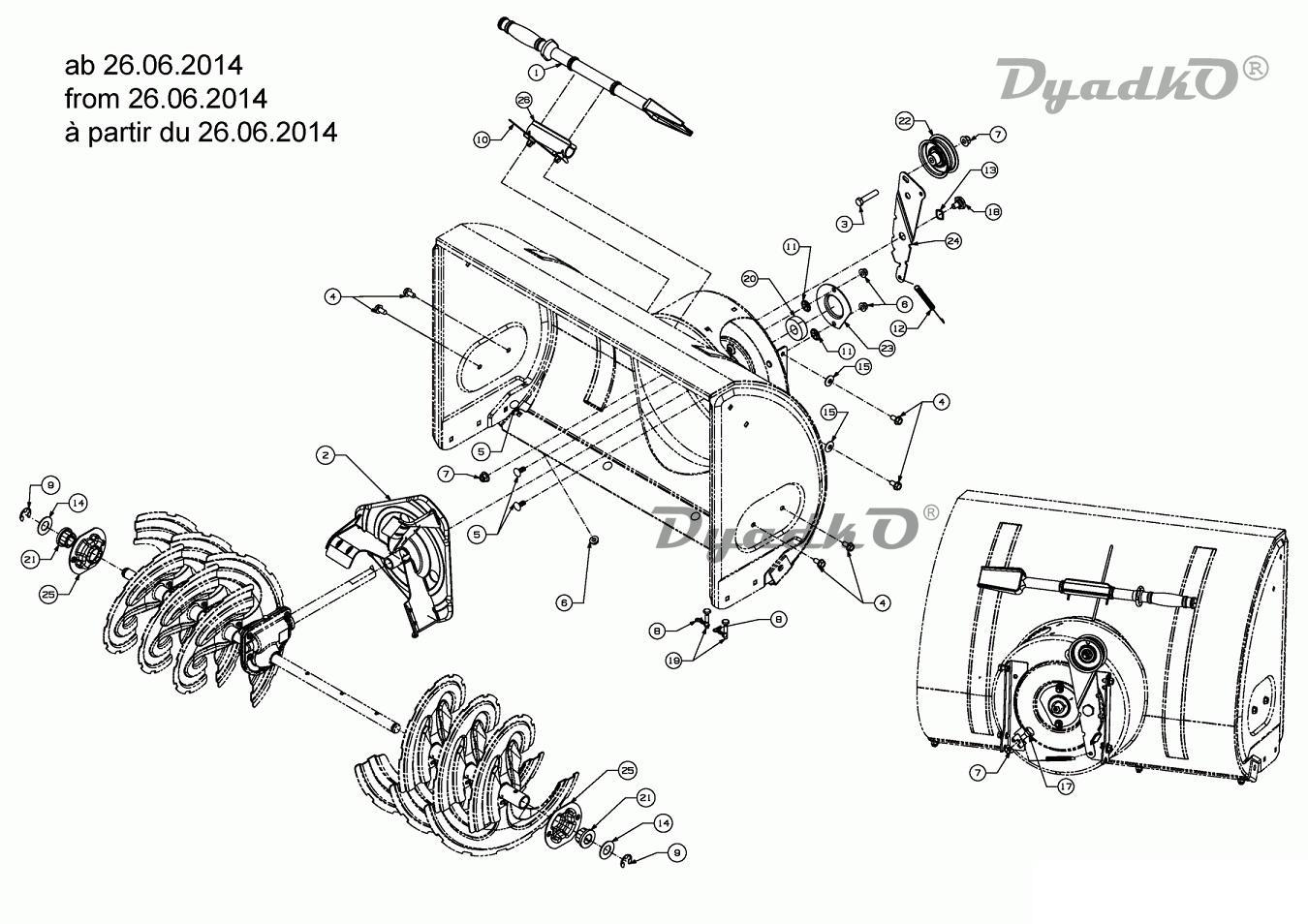

Схема MTD ME 66 31AY64S3678 (2016) Impeller from 26.06.2014

1	CHUTE CLEAN-OUT TOOL
2	IMPLR ASM:12" DIA
3	HHCS:3/8-16:1.75:GR5:STD
4	SCREW:TT:5/16-18:.750:HXINDWSH
5	BOLT:CRG:5/16-18:.750 GR1
6	FLANGED NUT 5/16-18:GRF:NYLON
7	NUT:FLGLK:3/8-16:GRF:NYLON
8	PIN-COTTER
9	RING:E-TYPE:.750
10	CBL:TIE: 3/16 X .05 X 7.4
11	NUT:PUSH-ON:.25 DIA
12	SPR:EXTN:.38 OD x 4.59
13	WASHER:WAVE:.625x.885x.015
14	WASH:FLAT:.760x1.490X.060:HD
15	WASH:BLVL:.340 x .872 x .060
17	SCR:SHLDR:.496x.336:3/8-16
18	SCR:SHLDR:.625 x.17:3/8-16
19	PIN-SHEAR:.25 x 1.50:GR2
20	BALL BRG:.75 ID x 1.85 OD FLNG
21	FLANGE BEARING HEX
22	3UL:IDLR:FLAT 2.75 OD
23	BEARING HOUSING 1.85 ID
24	BRKT:AUGER IDLER W/BRAKE
25	BEARING HOUSING ASSY
26	MOUNTING BRACKET - CHUTE TOOL
