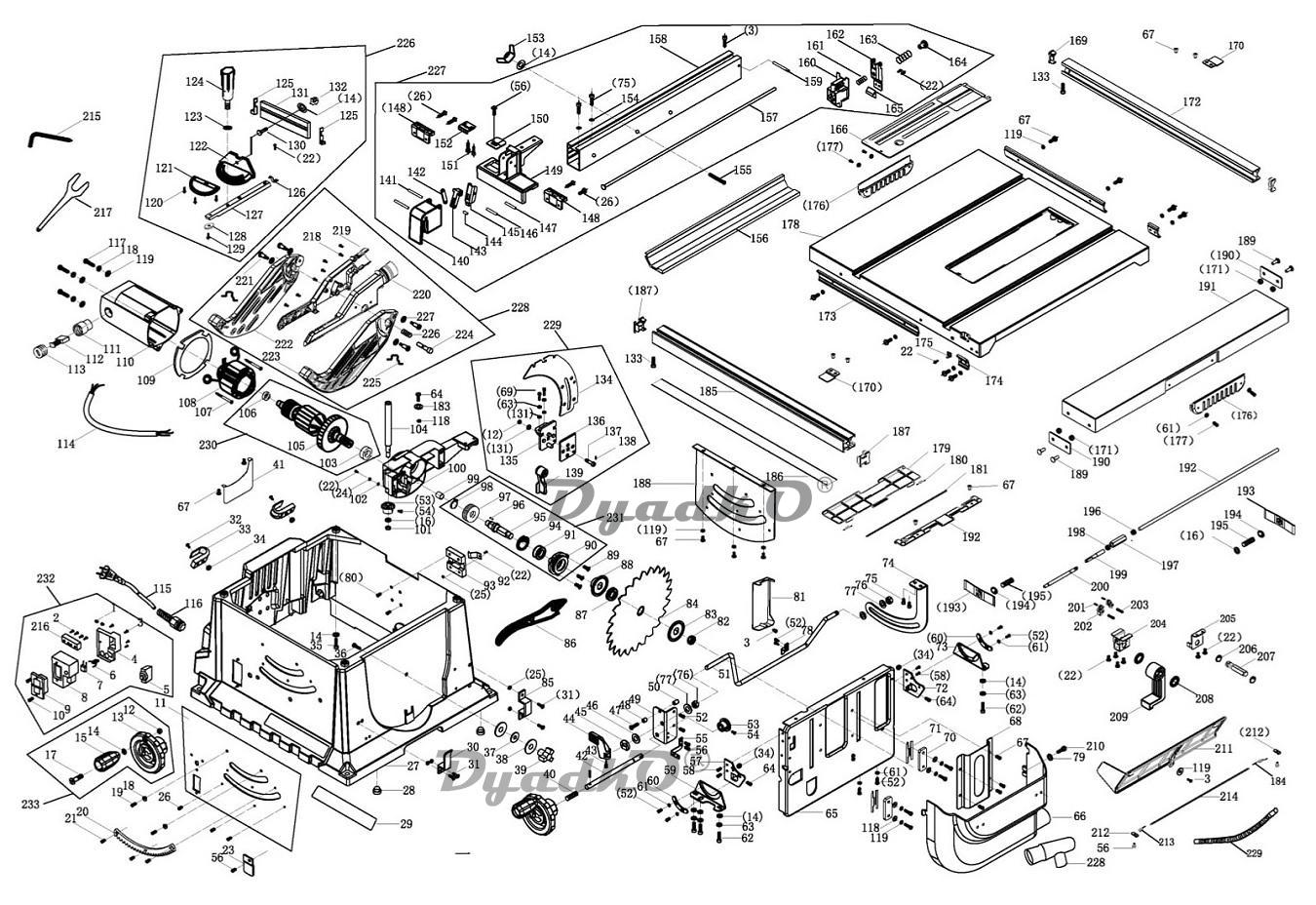

Схема ИНТЕРСКОЛ ДПН-255/1800 Схема 1

1 Сопло
2 Винт 3,5х16
3 Винт 4х10 ДП-1600
4 Крышка
5 Предохранитель
6 Дроссель
7 Конденсатор
8 Коробка распределительная
9 Выключатель
10 Винт М4х10 П-45МЭ
11 Этикетка коробки
12 Гайка 6-гранная
13 Колесо управления глубины пропила
14 Шайба
15 Ручка
16 Шайба плоская Ø8хØ15х1,5
17 Винт крепления ручки
18 Скоба
19 Винт специальный
20 Шкала
21 Винт М4х12
22 Винт М4х8
23 Указатель
24 Шайба гроверная ДУ-1000ЭР
25 Гайка
26 Винт М4х8
27 Коробка станка
28 Опора
29 Шильдик
30 Скоба (1)
31 Винт М4х10 УШМ-115
31* Винт М4х10
32 Винт М6х25
33 Скоба
34 Гайка 6-гранная
35 Болт М6х25
36 Болт специальный
37 Фланец крепления пильного диска
38 Прокладка
39 Винт специальный
40 Пружина сжатия
41 Защита пильного диска 2
42 Ось вращения
43 Винт специальный
44 Рычаг блокировки
45 Кольцо ограничительное
46 Шайба
47 Винт
48 Втулка (1)
49 Кронштейн
50 Втулка (2)
51 Штанга резьбовая
52 Винт М5х10
52* Винт ПП-165/1300ЭМ
53 Колесо зубчатое
54 Винт М4x20
55 Рамка указателя
56 Винт М4х6 Р-110
57 Опора поворотная (1)
58 Винт М5х10 ДП-2000
59 Рама поворотная (1)
60 Пластина ограничительная
61 Шайба
62 Винт вн. 6_гран.
63 Шайба гроверная П-45МЭ
64 Винт М5х12
65 Стойка опорная двигателя
66 Стужкосборник
67 Винт М5x8
68 Защита пильного диска 1
69 Винт вн. 6_гран.
70 Пластина крепления стойки
71 Прокладка
72 Опора поворотная (2)
73 Рама поворотная (2)
74 Кронштейн поворотный
75 Винт вн. 6_ гран.
76 Гайка ЛШМ 100/1200Э
76* Гайка
77 Шайба
78 Пластина крепления
79 Шайба зубчатая
80 Винт 4х12
81 Крышка торцевая
82 Гайка
83 Фланец наружный
84 Диск пильный Ø255
85 Скоба (2)
86 Толкатель
87 Кольцо
88 Фланец внутренний
89 Винт М5х12 ДП-1600
90 Корпус подшипника
91 Подшипник шариковый
91* Подшипник шариковый 6003RZ
92 Пружина ленточная
93 Планка прижимная
94 Кольцо стопорное А35
95 Шпиндель
96 Шпонка
97 Колесо зубчатое
98 Кольцо стопорное
99 Подшипник роликовый НК1210 УШМ-2300М;2000
100 Кронштейн двигателя
101 Гайка М8 УШМ-2300М
102 Шайба зубчатая
103 Подшипник 6202-2RS
103 Подшипник 6202-2RSH (SKF) 15х35х11
103 Подшипник 180202/6202-2RS
104 Винт
105 Якорь с вентилятором
106 Подшипник шариковый 629 RS
106 Подшипник 629-2RSH (SKF) 9х26х8
106 Подшипник 180029/629-2RS
107 Винт саморез
108 Статор
109 Диафрагма
110 Корпус двигателя
111 Корпус щеткодержателя
112 Щетка электрическая
112* Щетка электрическая (комплект)
113 Крышка щеткодержателя
114 Провод монтажный
115 Шнур питания ДП-2000 2х1,5
116 Трубка защитная шнура
117 Винт
118 Шайба гроверная ЛШМ-900
119 Шайба
120 Винт 4х10 ДП-1600
121 Крышка угломера
122 Угломер транспортир
123 Шайба специальная
124 Ручка угломера
125 Заглушка (1)
126 Шкала поворота
127 Профиль направляющий
128 Закладная профиля
129 Винт М5х10 ДП-2000
130 Болт специальный
131 Упор транспортир
132 Гайка стопорная
133 Винт вн. 6_гран.
134 Нож расклинивающий
135 Пластина крепления ножа (1)
136 Пластина крепления ножа (2)
137 Винт крепления ножа
138 Штифт цилиндрический
139 Ручка блокировки ножа
140 Фиксатор
141 Штифт цилиндрический
142 Упор малый
143 Упор 1
144 Штифт цилиндрический
145 Прижим 1
146 Штифт цилиндрический
147 Штифт цилиндрический
148 Колодка прижимная
149 Кронштейн направляющий
150 Указатель
151 Винт регулировочный
152 Замок 3
153 Гайка "барашек"
154 Шайба зубчатая
155 Болт 6_гран.
156 Упор дополнительный
157 Упор
158 Упор параллельный
159 Штифт цилиндрический
160 Заглушка направляющий
161 Пружина 1
162 Упор 2
163 Пружина 3
164 Гайка
165 Кнопка
166 Накладка защитная
167 Винт специальный
168 Шайба упорная Ø5мм (быстросъемная) «Е»
169 Заглушка накладки стола
170 Накладка
171 Гайка 6-гранная
171* Гайка NTF250/1200ST
172 Накладка задняя рабочего стола 1
173 Стержень крепежный (длинный)
174 Стержень крепежный (короткий)
175 Указатель панели
176 Накладка боковой пластины
177 Винт специальный
178 Стол рабочий
179 Экран подвижный
180 Пружина кручения 2
181 Штифт цилиндрический
182 Экран неподвижный
183 Шайба
184 Пружина кручения 3
185 Накладка фронтальная стола
186 Шкала ширины распилы
187 Заглушка накладки стола
188 Ограждение коробки станка
189 Винт специальный
190 Заглушка
191 Расширитель стола боковой
192 Тяга регулировочный 3
193 Пластина
194 Кольцо стопорное В6 ДУ-1000ЭР
195 Пружина 2
196 Гайка специальная
197 Гайка регулировочная
198 Гайка специальная
199 Тяга регулировочная 1
200 Тяга регулировочная 2
201 Штифт
202 Фиксатор
203 Штифт цилиндрический
204 Кронштейн крепления 2
205 Кронштейн крепления 1
206 Кольцо стопорное В12 Д-1050Р
207 Кронштейн
208 Шайба
209 Фиксатор
210 Болт 6_гран.
211 Пластина ограждения
212 Вал
213 Пружина кручения
214 Ось вращения
215 Ключ 6_гран. S-5
216 Планка фиксации шнура
217 Ключ рожковый S-22
218 Винт 4х16
219 Кронштейн кожуха левый
220 Кронштейн кожуха правый
221 Винт саморез специальный
222 Щека левая кожуха
223 Щека правая кожуха
224 Штифт для крепления
225 Пружина фасонная
226 Пружина стопорная
227 Шайба плоская Ø8хØ15х1,5
228 Тройник соединения гофры
229 Шланг стружкоудаления (1.5м)
