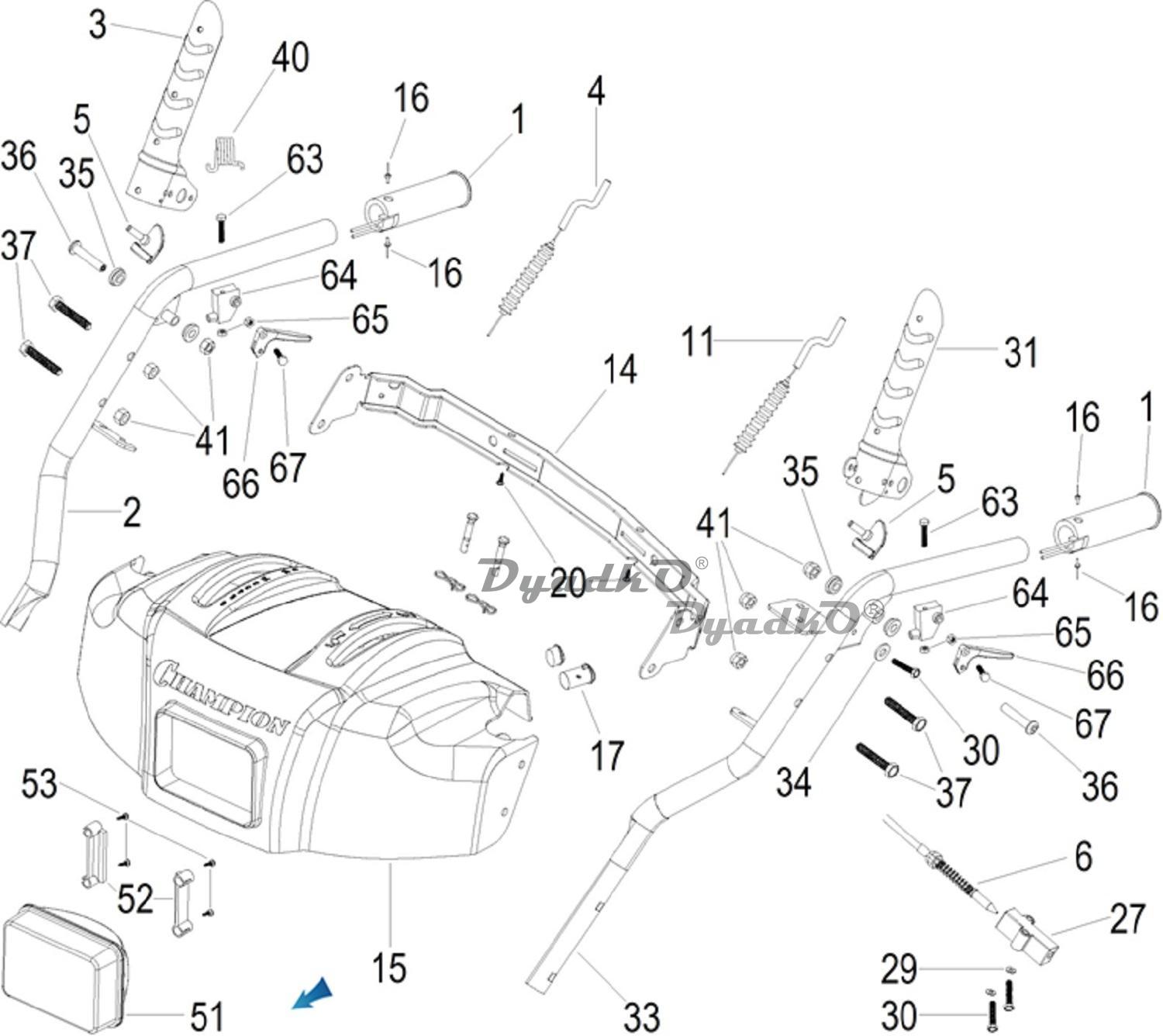

Схема CHAMPION (IGP) STT1171E Вариант с карданной передачей поворота желоба выброса снега до 2024г. (для панели с прямоугольной фарой
1
Ручка с подогревом
2
Рукоятка правая
3
Рычаг включения хода (R)
4
Трос включения хода
5
Демпфер
6
Трос блокировки рычага
11
Трос включения шнека
14
Опора панели
15
Панель управления
16
Заклепка 4х12
17
Выключатель
27
Корпус троса блокировки
29
Шайба М6
30
Болт М6х18
31
Рычаг включения шнека (L)
33
Рукоятка левая
34
Шайба М6
35
Шайба фигурная
36
Болт М8х55
37
Болт М8х40
40
Пружина возвратная
41
Гайка DIN985 М8
51
Фара
52
Скоба крепления фары
53
Винт самонарезающий 3,2х20
63
Болт М5х35
64
Кронштейн рычага разблокировки
65
Гайка DIN985 М5
66
Рычаг разблокировки
67
Болт
-
Ручка без обогрева
-
Заглушка выключателя
