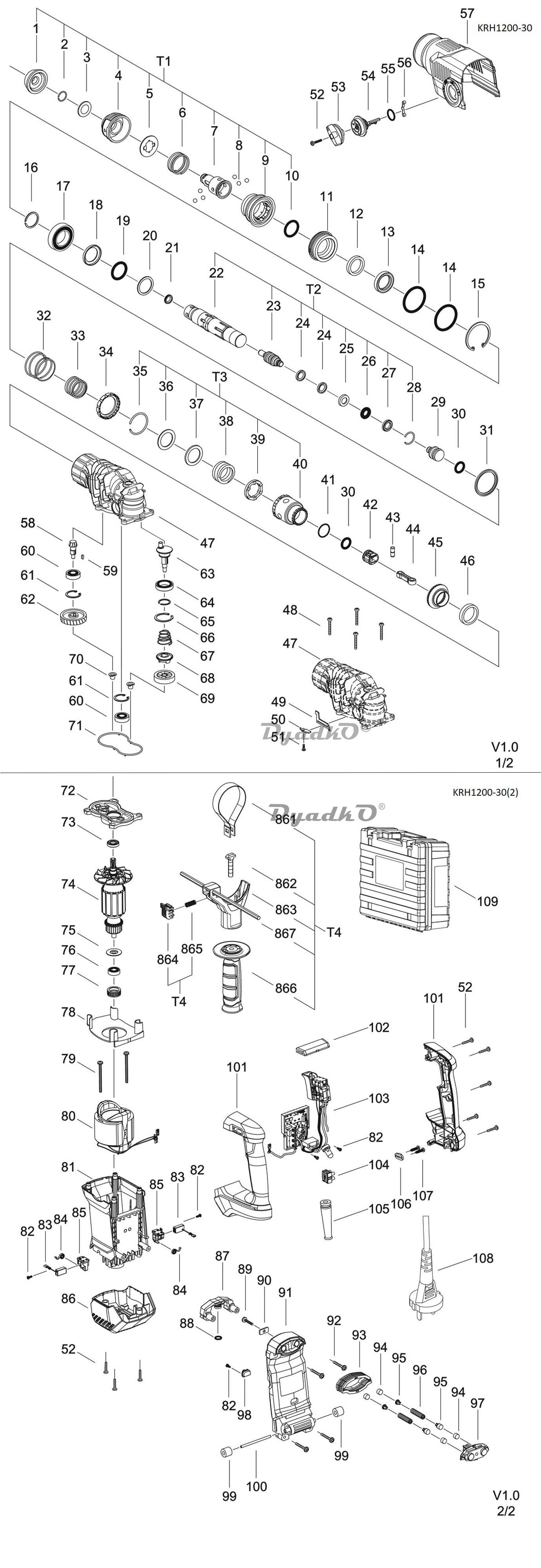

Схема DCK KRH1200-30

1 Пылезащитный кожух
2 Стопорное кольцо для вала 18
3 Прокладочное кольцо
4 Передняя муфта патрона
5 Поддерживающая шайба
6 Пружина сжатия
7 Корпус патрона (SDS)
8 Стальной шарик D7
9 Задняя муфта патрона
10 Уплотнительное кольцо 26.5×3.5
11 Передняя крышка
12 Войлочная прокладка 36.7×27.9×6
13 Сальник вращающегося вала 28×40×7
14 Уплотнительное кольцо 44×4
15 Стопорное кольцо для отверстия D52
16 Шайба для вала D28
17 Шариковый подшипник 60/28
18 Демпфирующая шайба 1
19 Уплотнительное кольцо_28×4
20 Демпфирующая шайба 2
21 Резиновая пробка
22 Направляющая трубка
23 Ударный штифт
24 Уплотнение ударного штифта
25 Передняя направляющая втулка
26 Уплотнительное кольцо 11×5.5
27 Задняя направляющая втулка
28 Стопорное кольцо для отверстия D22
29 Ударник
30 Уплотнительное кольцо 16×3.4
31 Шайба 1
32 Пружина башенная (большая)
33 Пружина сжатия
34 Петля для захвата
35 Стопорное кольцо для отверстия D40
36 Держатель
37 Шайба сцепления
38 Пружина сжатия для сцепления
39 Кольцо сцепления
40 Втулка сцепления
41 Уплотнительное кольцо 23.6×1.5
42 Поршень привода
43 Штифт
44 Шатун
45 Коническая шестерня Z37
46 Втулка подшипника
47 Корпус шестерни
48 Винт Torx ST4.2×30
49 Металлическая пластина
50 Направляющая
51 Винт Torx M3×10
52 Саморез Torx ST4.2×20
53 Переключатель функций
54 Поворотный стержень
55 Уплотнительное кольцо 18×2
56 Пластинчатая пружина
57 Крышка редуктора
58 Коническая шестерня Z8
59 Шпонка 3×3×8
60 Шариковый подшипник 6000
61 Стопорное кольцо для отверстия D26
62 Косозубая шестерня Z28
63 Эксцентриковый вал
64 Шариковый подшипник 6804
65 Стопорное кольцо для вала D20
66 Стопорное кольцо для отверстия D32
67 Пружина
68 Муфтовая втулка
69 Косозубая шестерня Z35
70 Втулка подшипника D6
71 Резиновое уплотнение
72 Пластина подшипника
73 Сальник вращающегося вала B12×22×5
74 Якорь
75 Изоляционная шайба
76 Шариковый подшипник 608DD
77 Резиновая втулка подшипника 22×24×10.5
78 Воздухоотвод
79 Саморез ST4.2×60
80 Статор
81 Корпус двигателя
82 Саморез Torx ST2.9×8
83 Угольно-щеточный автоматический стоп
84 Спиральная пружина
85 Узел держателя щеток
86 Нижняя крышка
87 Пробка масляного отверстия
88 Уплотнительное кольцо 9.4×2
89 Саморез Torx ST4.8×23
90 Металлическая пластина DVR
91 Задняя крышка
92 Саморез Torx ST4.8×30
93 Гофра
94 Демпфирующий элемент 1
95 Направляющий штифт
96 Демпфирующая пружина
97 Опора демпфирования
98 Крышка светодиода (LED)
99 Демпфирующий элемент 2
100 Цилиндрический штифт 4×70
101 Сборка рукоятки
102 Рычаг переключателя реверса
103 Печатная плата 220В
104 Клеммный блок 2P
105 Кабельный ввод (ПВХ)
106 Разгрузка натяжения
107 Саморез с крестообразным шлицем ST4.2×17
108 Сетевой шнур
109 Кейс №2
861 Хомут
862 Трапецеидальный болт с квадратным подголовком M8×40
863 Опора дополнительной рукоятки
864 Кнопка (красный цвет)
865 Пружина сжатия для кнопки
866 Дополнительная рукоятка
867 Ограничитель глубины
T1 Сборка патрона (включает детали: 1-10)
T2 Сборка направляющей трубки (включает детали: 22-28)
T3 Сборка предохранительной муфты (включает детали: 35-40)
T4 Сборка дополнительной рукоятки (красный цвет) (включает детали: 861- 866)
