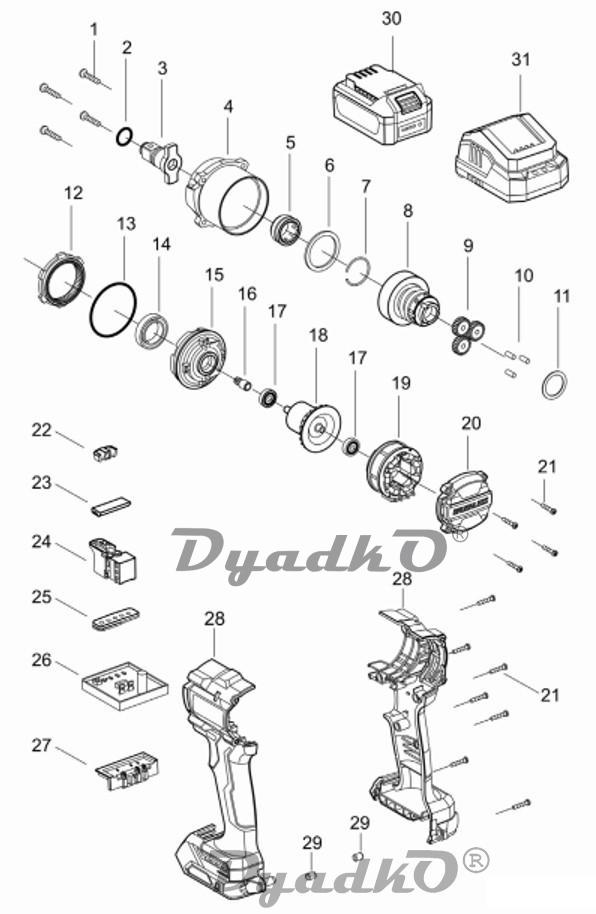

Схема DCK KDPB358 (TYPE FK)

1 Винт DCK KDPB358
2 Кольцо уплотнительное (14х2) DCK KDPB358
3 Патрон DCK KDPB358
6 Шайба DCK KDPB358
8 Механизм ударный DCK KDPB358
9 Передача планетарная DCK KDPB358
10 Штифт цилиндрический 4х9,7 DCK KDPB358
11 Шайба DCK KDPB358
12 Кольцо зубчатое DCK KDPB358
13 Кольцо уплотнительное (7,5х2) DCK KDPB358
14 Подшипник 6804-2RS DCK KDPB358
15 Крышка задняя DCK KDPB358
17 Подшипник 625DD(LFB) DCK KDPB358
19 Статор DCK KDPB358
20 Крышка задняя DCK KDPB358
21 Винт DCK KDPB358
22 Индикатор светодиодный DCK KDPB358
23 Переключатель реверса DCK KDPB358
24 Выключатель DCK KDPB358
25 Панель настройки крутящего момента DCK KDPB358
26 Панель управления DCK KDPB358
27 Клемма DCK KDPB358
28 Корпус двигателя DCK KDPB358
29 Штифт резиновый DCK KDPB358
30 Блок аккумуляторный DCK KDPB358
31 Устройство зарядное DCK KDPB358
32 Гайка М4 DCK KDPB358
861 Крюк DCK KDPB358
862 Ремень DCK KDPB358
863 Розетка DCK KDPB358
864 Штифт и резиновое кольцо DCK KDPB358
865 Кейс пластиковый DCK KDPB358
T1 Ротор (16, 17, 18) DCK KDPB358 D26/L52.8mm
T2 Корпус редуктора (4, 5) DCK KDPB358
T3 Вал механический (2-15) DCK KDPB358
