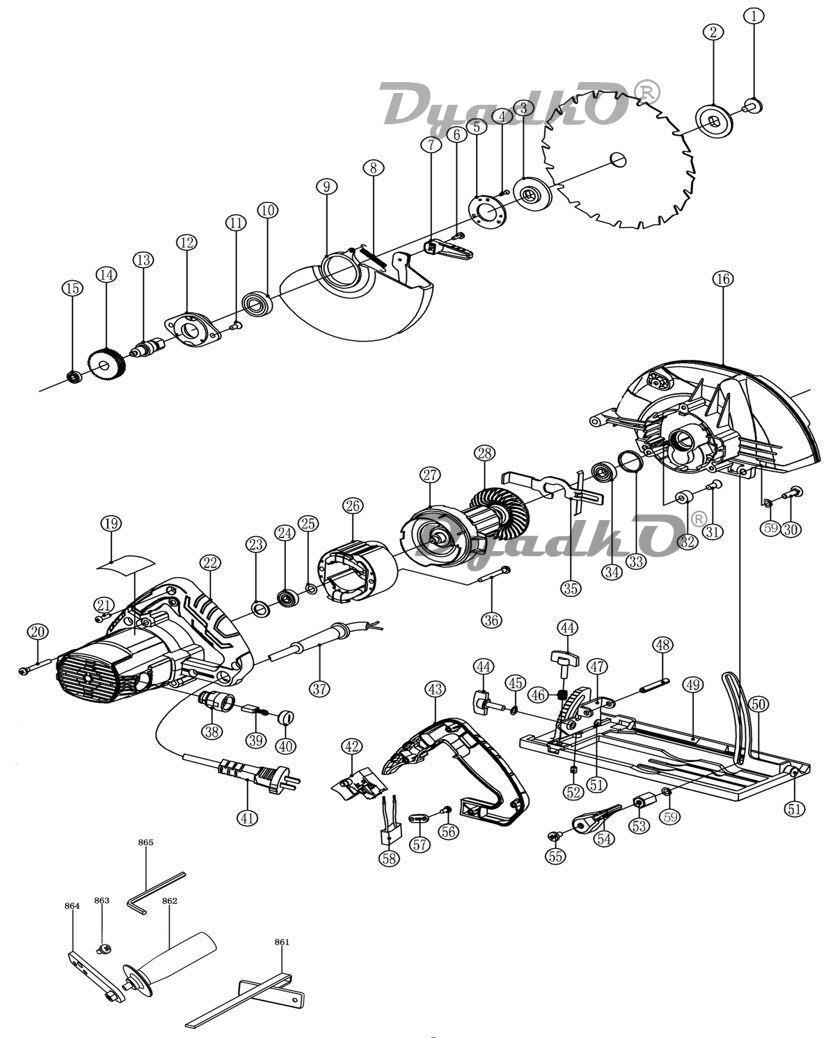

Схема DCK KMY04-185

1 Винт DCK KMY04-185
4 Винт DCK KMY04-185
5 Сепаратор подшипника DCK KMY04-185
6 Винт DCK KMY04-185
7 Рычаг регулировочный DCK KMY04-185
8 Пружина DCK KMY04-185
9 Крышка кожуха пильного полотна DCK KMY04-185
10 Подшипник шариковый DCK KMY04-185
11 Винт DCK KMY04-185
12 Сепаратор подшипника DCK KMY04-185
13 Шпиндель приводной DCK KMY04-185
14 Колесо зубчатое DCK KMY04-185
15 Подшипник шариковый DCK KMY04-185
16 Кожух верхний защитный DCK KMY04-185
20 Винт DCK KMY04-185
21 Саморез DCK KMY04-185
23 Муфта охватывающая DCK KMY04-185
24 Подшипник шариковый DCK KMY04-185
25 Шайба DCK KMY04-185
26 Статор DCK KMY04-185
27 Пластина перегораживающая DCK KMY04-185
28 Якорь DCK KMY04-185 D41.2/L150mm
30 Болт DCK KMY04-185
31 Винт DCK KMY04-185
32 Крышка подшипника DCK KMY04-185
33 Сальник DCK KMY04-185
34 Подшипник шариковый DCK KMY04-185
35 Рычаг блокировки DCK KMY04-185
36 Саморез DCK KMY04-185
37 Защита шнура DCK KMY04-185
38 Держатель щетки DCK KMY04-185
39 Щетки угольные DCK KMY04-185 (16*11*7) (комплект 2 шт.)
40 Колпачок держателя щетки DCK KMY04-185
41 Шнур DCK KMY04-185
42 Выключатель DCK KMY04-185
44 Болт DCK KMY04-185
45 Шайба DCK KMY04-185
46 Пружина DCK KMY04-185
48 Штифт круглый DCK KMY04-185
52 Винт DCK KMY04-185
53 Гайка стопорная DCK KMY04-185
54 Кнопка разблокировки DCK KMY04-185
55 Винт с шестигранным углублением под ключ DCK KMY04-185
56 Саморез DCK KMY04-185
57 Муфта эластичная DCK KMY04-185
58 Конденсатор 0,22 мкФ DCK KMY04-185
59 Шайба DCK KMY04-185
861 Ограничитель DCK KMY04-185
862 Ручка DCK KMY04-185
863 Винт DCK KMY04-185
864 Пластина ручки DCK KMY04-185
865 Ключ шестигранный DCK KMY04-185
T1 Набор фланцев (2, 3) DCK KMY04-185
T2 Корпус (22, 43) DCK KMY04-185
T3 Основа (47, 49, 50, 51) DCK KMY04-185
