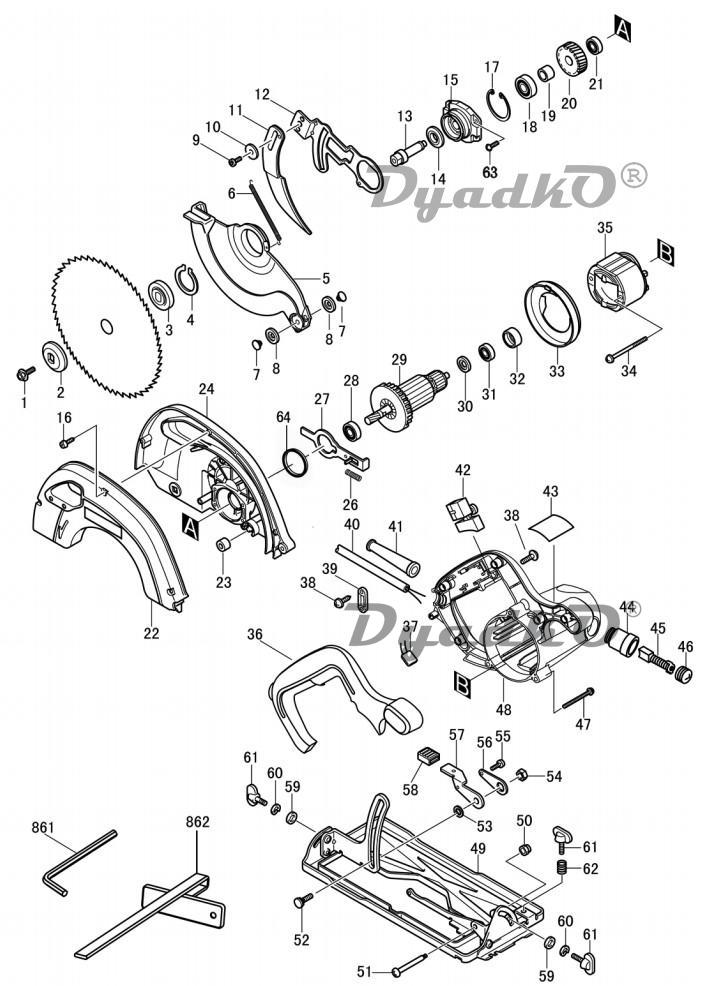

Схема DCK KMY03-185

1 Болт DCK KMY03-185
4 Кольцо разрезное для вала 40 DCK KMY03-185
5 Щиток нижний DCK KMY03-185
6 Пружина растяжения DCK KMY03-185
7 Штифт разъемный пружинный с головкой DCK KMY03-185
8 Круг шлифовальный DCK KMY03-185
9 Болт DCK KMY03-185
10 Шайба DCK KMY03-185
11 Нож расклинивающий DCK KMY03-185
12 Пластина регулировочная DCK KMY03-185
13 Шпиндель приводной DCK KMY03-185
14 Шайба DCK KMY03-185
15 Крышка подшипникового узла DCK KMY03-185
16 Винт DCK KMY03-185
17 Кольцо разрезное для отверстия 32 DCK KMY03-185
18 Подшипник шариковый 6201 DCK KMY03-185
19 Кольцо разделительное DCK KMY03-185
20 Редуктор DCK KMY03-185
21 Подшипник шариковый 60822 DCK KMY03-185
22 Кожух DCK KMY03-185
23 Муфта резиновая DCK KMY03-185
24 Кожух DCK KMY03-185
26 Пружина возвращающая (6,3x0,6x38) DCK KMY03-185
27 Рычаг стопорный DCK KMY03-185
28 Подшипник шариковый 600022 DCK KMY03-185
29 Якорь DCK KMY03-185
30 Шайба DCK KMY03-185
31 Подшипник шариковый 60822 DCK KMY03-185
32 Крышка подшипника (22x25x10,5) DCK KMY03-185
33 Перегородка DCK KMY03-185
34 Винт DCK KMY03-185
35 Статор DCK KMY03-185
37 Конденсатор DCK KMY03-185
38 Винт DCK KMY03-185
39 Компенсатор натяжения DCK KMY03-185
40 Кабель питания DCK KMY03-185
41 Защита кабеля питания DCK KMY03-185
42 Переключатель DCK KMY03-185
44 Держатель угольной щетки DCK KMY03-185
45 Щетки угольные DCK KMY03-185 (комплект 2 шт.)
46 Крышка щеткодержателя DCK KMY03-185
47 Винт DCK KMY03-185
49 Основание в сборе DCK KMY03-185
50 Контргайка шестигранная М5 DCK KMY03-185
51 Винт DCK KMY03-185
52 Болт DCK KMY03-185
53 Шайба DCK KMY03-185
54 Контргайка шестигранная М8 DCK KMY03-185
55 Винт DCK KMY03-185
56 Пластина торможения DCK KMY03-185
57 Пластина регулировочная DCK KMY03-185
58 Муфта резиновая DCK KMY03-185
59 Шайба DCK KMY03-185
60 Шайба DCK KMY03-185
61 Болт DCK KMY03-185
62 Пружина (8,3x1x13,5) DCK KMY03-185
63 Винт комплект DCK KMY03-185
64 Кольцо квадратное уплотнительное DCK KMY03-185
861 Ключ шестигранный 5 DCK KMY03-185
862 Пластина фиксирующая DCK KMY03-185
T1 Набор фланцев (2, 3) DCK KMY03-185
T2 Корпус (36,48) DCK KMY03-185
T3 Редуктор (13, 14, 15, 17-20) DCK KMY03-185
T4 Кожух (21, 24, 64) DCK KMY03-185
