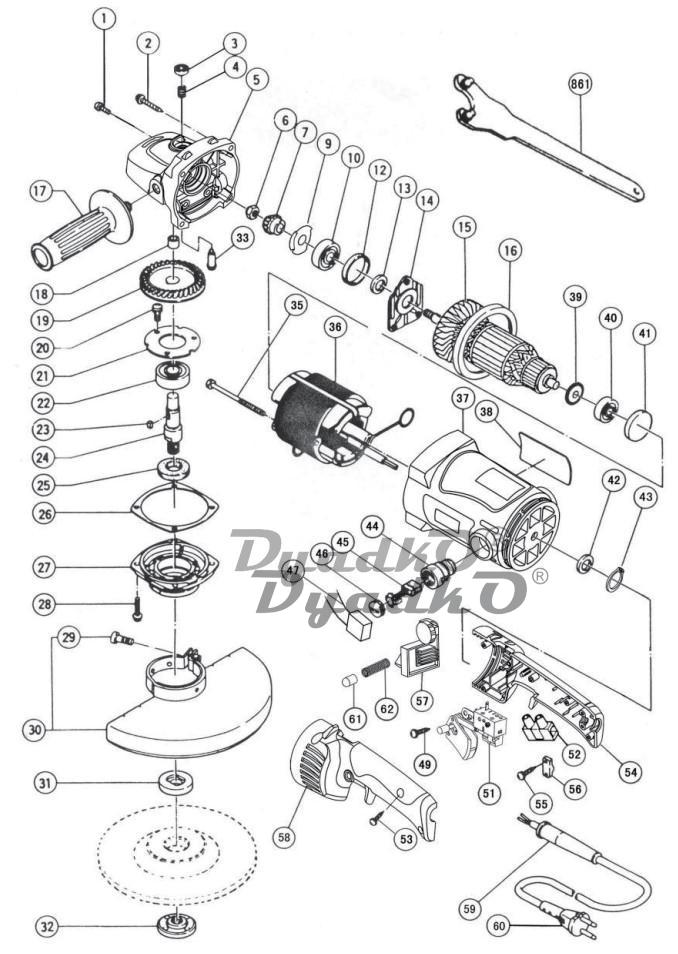

Схема DCK KSM03-150

1 Винт с плоской головкой (с пружинной шайбой) DCK KSM03-150
2 Винт DCK KSM03-150
5 Корпус редуктора DCK KSM03-150
6 Гайка шестигранная DCK KSM03-150
9 Кольцо маслоотбойное DCK KSM03-150
10 Подшипник шариковый DCK KSM03-150
12 Шайба амортизационная DCK KSM03-150
13 Шайба войлочная DCK KSM03-150
14 Крышка подшипника DCK KSM03-150
15 Якорь в сборе DCK KSM03-150 D45,6/L193,5mm
16 Пластина перегораживающая DCK KSM03-150
17 Ручка вспомогательная DCK KSM03-150
18 Подшипник игольчатый DCK KSM03-150
20 Винт с плоской головкой (с пружинной шайбой) DCK KSM03-150
21 Сепаратор подшипника DCK KSM03-150
22 Подшипник шариковый DCK KSM03-150
23 Ключ плоский DCK KSM03-150
24 Шпиндель приводной DCK KSM03-150
25 Шайба с защитой от пыли DCK KSM03-150
26 Прокладка бумажная DCK KSM03-150
27 Корпус подшипника DCK KSM03-150
28 Винт с плоской головкой (с пружинной шайбой) DCK KSM03-150
30 Кожух диска DCK KSM03-150
35 Винт DCK KSM03-150
36 Статор в сборе DCK KSM03-150
37 Корпус двигателя DCK KSM03-150
39 Шайба изолирующая DCK KSM03-150
40 Подшипник шариковый DCK KSM03-150
41 Втулка резиновая DCK KSM03-150
42 Кольцо магнитное DCK KSM03-150
43 Кольцо стопорное для вала DCK KSM03-150
44 Щёткодержатель DCK KSM03-150
45 Щетки угольные DCK KSM03-150 (16*11*7) (комплект 2 шт.)
46 Колпачек щеткодержателя DCK KSM03-150
47 Конденсатор DCK KSM03-150
49 Винт DCK KSM03-150
52 Блок клеммный DCK KSM03-150
53 Винт DCK KSM03-150
55 Винт DCK KSM03-150
56 Муфта эластичная DCK KSM03-150
59 Защита шнура DCK KSM03-150
60 Шнур DCK KSM03-150
61 Втулка держателя DCK KSM03-150
62 Пружина DCK KSM03-150
861 Ключ гаечный DCK KSM03-150
T1 Редуктор (7, 19) DCK KSM03-150
T2 Набор фланцев (31, 32) DCK KSM03-150
T3 Стопор DCK KSM03-150 сборка (3, 4, 33)
T4 Корпус редуктора (3, 4, 5, 18, 33) DCK KSM03-150
T5 Рукоятка DCK KSM03-150 сборка (54,58)
T6 Переключатель с регулятором оборотов (51, 57) DCK KSM03-150
