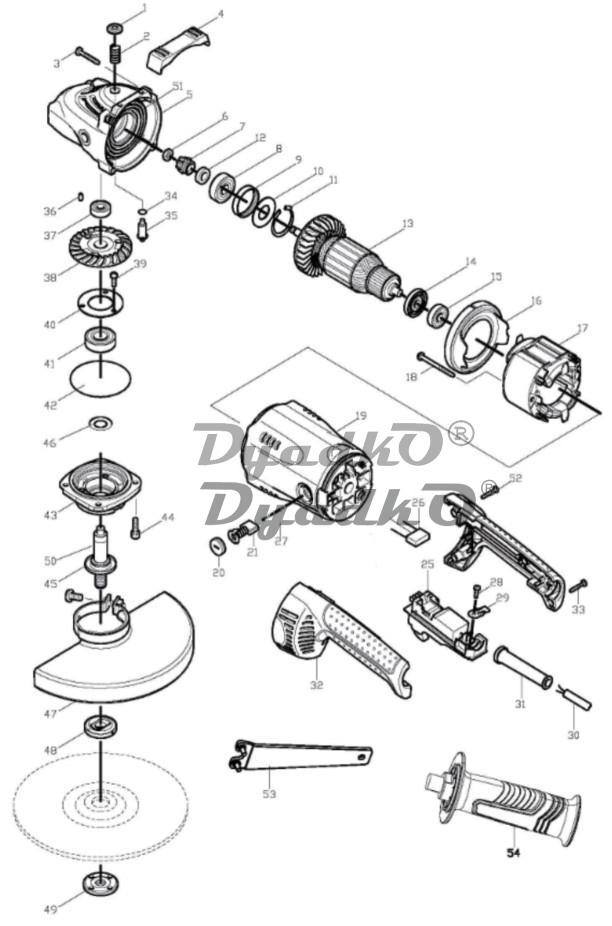

Схема DCK KSM06-230

3 Винт DCK KSM06-230
4 Накидка DCK KSM06-230
5 Корпус редуктора DCK KSM06-230
6 Гайка шестигранная DCK KSM06-230
8 Подшипник DCK KSM06-230
9 Шайба DCK KSM06-230
10 Шайба DCK KSM06-230
11 Кольцо разрезное для отверстия А 42 DCK KSM06-230
12 Уплотнение вала в сборе DCK KSM06-230
13 Якорь DCK KSM06-230 D54/L202mm
14 Шайба DCK KSM06-230
15 Подшипник DCK KSM06-230
16 Перегородка DCK KSM06-230
17 Статор DCK KSM06-230
18 Винт DCK KSM06-230
19 Корпус мотора DCK KSM06-230
20 Крышка щеткодержателя DCK KSM06-230
21 Щетка угольная DCK KSM06-230
22 Клемма DCK KSM06-230
25 Переключатель DCK KSM06-230
26 Пуск плавный DCK KSM06-230
27 Щеткодержатель DCK KSM06-230
28 Винт DCK KSM06-230
29 Компенсатор натяжения DCK KSM06-230
30 Кабель питания DCK KSM06-230
31 Защита кабеля питания DCK KSM06-230
32 Рукоятка в сборе DCK KSM06-230
33 Винт DCK KSM06-230
36 Штифт резиновый DCK KSM06-230
37 Подшипник DCK KSM06-230
39 Винт DCK KSM06-230
40 Крышка DCK KSM06-230
41 Подшипник DCK KSM06-230
42 Кольцо уплотнительное DCK KSM06-230
43 Узел подшипниковый DCK KSM06-230
44 Винт DCK KSM06-230
45 Крышка пылезащитная DCK KSM06-230
46 Насадка кольцевая DCK KSM06-230
47 Кожух шлифовального кругам в сборе DCK KSM06-230
50 Шпиндель приводной DCK KSM06-230
51 Пластина направляющая DCK KSM06-230
52 Винт DCK KSM06-230
53 Ключ DCK KSM06-230
54 Рукоятка вспомогательная DCK KSM06-230
T1 Стопор (1, 2, 34, 35) DCK KSM06-230
T2 Корпус редуктора DCK KSM06-230 сборка (1,2,5,34,35,51)
T4 Пара зубчатая DCK KSM06-230 сборка (7, 38)
T5 Фланцы комплект (48, 49) DCK KSM06-230
