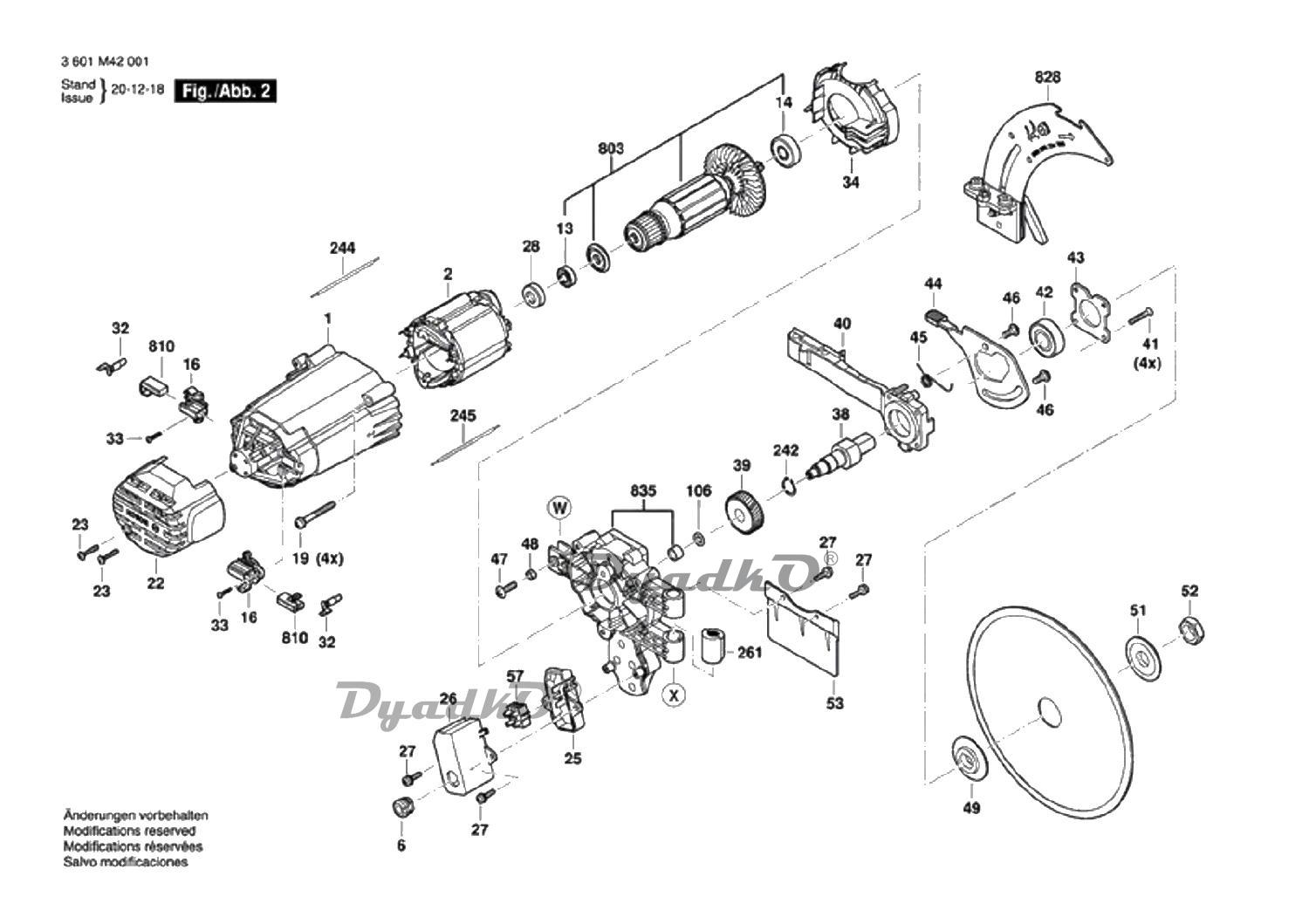

Схема BOSCH GTS 635-216 Схема 2

1 Корпус мотора bosch 1609B04181 GTS 635-216
2 Статор GTS 635-216
6 Клемма кабеля bosch 1609B01027 GTS 635-216
13 Шарикоподшипник bosch 1609B04083 GTS 635-216
14 Опорная пластина GTS 635-216
16 Щёточный держатель GTS 635-216
19 Болт bosch 1609B05722 GTS 635-216
22 Концевой колпачок bosch 1609B04130 GTS 635-216
23 Специальный винт GTS 635-216
25 Кожух bosch 1609B05717 GTS 635-216
26 Кожух bosch 1609B05718 GTS 635-216
27 Болт bosch 1609B01281 GTS 635-216
28 Кольцо резиновое GTS 635-216
32 Угловая штепсельная вилка GTS 635-216
33 Болт GTS 635-216
34 Направляющий лист GTS 635-216
38 Ведомый вал bosch 1609B03947 GTS 635-216
39 Косозубая шестеренка bosch 1609B06362 GTS 635-216
41 Болт bosch 1609B01050 GTS 635-216
42 ПОДШИПНИК bosch 1609B06547 GTS 635-216
43 Крышка подшипника bosch 1609B03948 GTS 635-216
44 СТОПОРНЫЙ РЫЧАГ bosch 1609B06785 GTS 635-216
45 Торсионная пружина bosch 1609B03937 GTS 635-216
47 Регулировочный винт bosch 1609B03929 GTS 635-216
48 Гайка bosch 1609BT4033 GTS 635-216
49 Внутренная шайба bosch 1609B03913 GTS 635-216
51 Фланец bosch 1609B03915 GTS 635-216
52 Гайка bosch 1609B03916 GTS 635-216
53 Защитный лист bosch 1609B05720 GTS 635-216
57 Присоединительная колодка GTS 635-216
106 Кольцо уплотнительное GTS 635-216
242 Пружинное кольцо bosch 1609B04626 GTS 635-216
244 Присоединительный провод bosch 1609B06358 GTS 635-216
245 Присоединительный провод bosch 1609B06359 GTS 635-216
261 болт bosch 1609B06807 GTS 635-216
803 Подсбор ротора bosch 1609B06558 GTS 635-216
810 Комплект угольных щеток bosch 1609B06559 GTS 635-216
828 Распорный клин bosch 1609B04547 GTS 635-216
835 КОРОБКА РЕДУКТОРА bosch 1609B06214 GTS 635-216
840 Резиновая кромка bosch 1609B06952 GTS 635-216
