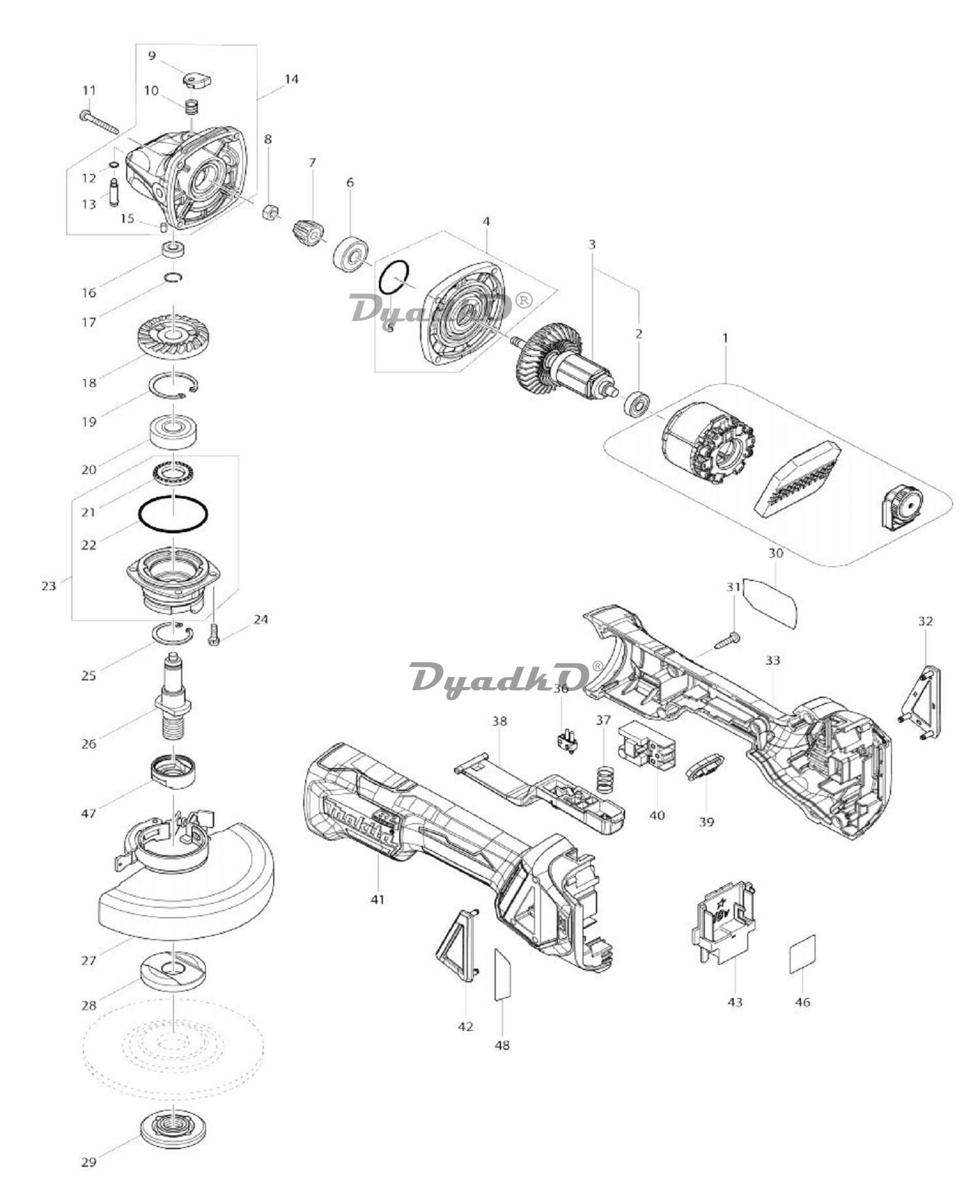

Схема MAKITA DGA517

001 Статор в комплекте
001-1 Статор
002 Шарикоподшипник 607LLB
003 Ротор в сборе
003-1 Ротор в сборе
004-1 Крышка корпуса редуктора в сборе
004 Крышка корпуса редуктора в сборе
005-2 О- кольцо 26
005 О- кольцо 26
005-1 О- кольцо 26
006 Шарикоподшипник 629LLB
007 Спирально-коническая шестерня 10
007-1 Спирально-коническая шестерня 10
008 Шестигранная гайка M6
009 Штырьковый цоколь
010 Пружина сжатия 8
010-1 Пружина сжатия 8
011-1 Саморез с фиксирующей головкой 4X30
011 Саморез с фиксирующей головкой 4X30
011-2 Саморез с фиксирующей головкой 4X30
012 О- кольцо 5
013 Штифт боковой стопорный 4
014 Корпус редуктора в сборе
015 Резиновый штифт 4
016 Шарикоподшипник 696ZZ
017 Кольцевая пружина 11
018 Спирально-коническая шестерня 37
018-1 Спирально-коническая шестерня 37
019 Стопорное кольцо(INT) R-32
020 Шарикоподшипник 6201DDW
021 Фетровое кольцо 16
022 О- кольцо 45
023 Корпус подшипника в сборе
024 Винт с полукруглой головкой M4X14 W
025 Стопорное кольцо(INT) R-26
026 Шпиндель
027 Защитный кожух в сборе бесключевой
027-1 Кожух диска безынструментального монтажа 125AK в комплекте
028 Внутренний фланец 42B
029 Контргайка 14-45
030 Фирменная табличка DGA517
031 Саморез с фиксирующей головкой 4X18
031-2 Саморез с фиксирующей головкой 4X18
031-1 Саморез с фиксирующей головкой 4X18
032 Пылезащитная крышка R
033 Корпус двигателя в комплекте
036 Блок переключения
037 Пружина сжатия 11
038 Рычаг переключателя в комплекте
039 Панель индикатора в сборе
040 Переключатель TG73BDS-2
041 Корпус двигателя в комплекте
042 Пылезащитная крышка L
043 Контактный разъем
046 Этикетка серийного № DGA517
047 Ведущий фланец
048 Эксплуатационная наклейка
049 Контроллер
050 Винт с полукруглой головкой M2X6
C20 Щетка B
D10 INC. 5
D10 INC. 21
D10 INC. 5
D10 INC. 2
D10 INC. 2
C10 О- кольцо 4
C20 Винт с полукруглой головкой M5X16
C10 О- кольцо 4
C20 Винт с полукруглой головкой M5X16
C30 Caution label
C10 Резиновый штифт 6
D10 INC. 41
C10 Резиновый штифт 6
D10 INC. 33
A01 GRINDING WHEEL 125 WA36N
A02 Ручка 36 в комплекте
A03 Ключ зажимной гайки 35
A16 Набор покрывающих насадок на отрезной диск 125
F02-1 Набор антивибрационной ручки
F23 Комплект пылезащитных кожухов K 115/125mm
C10 Щетка A
D10 INC. 9
