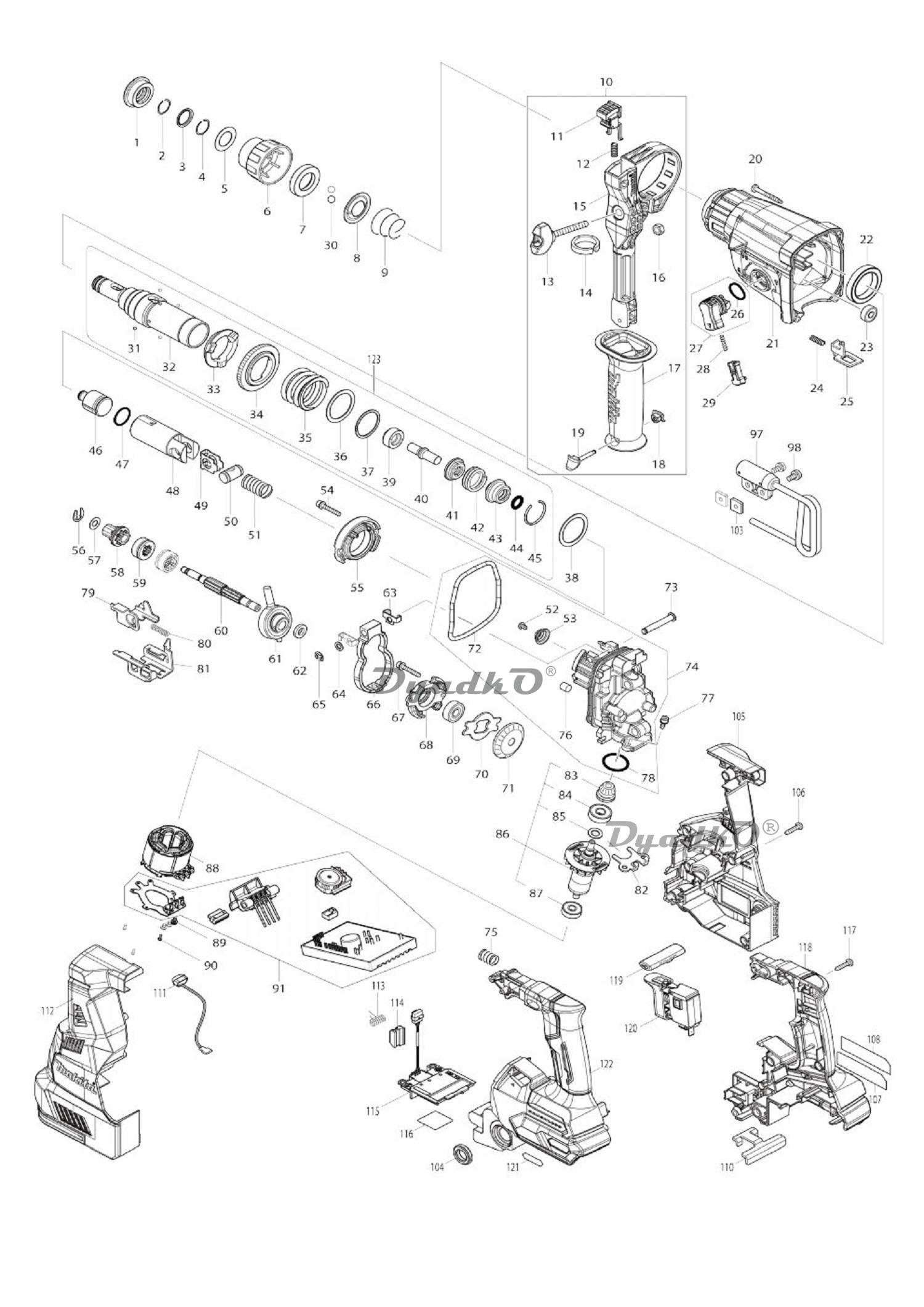

Схема MAKITA HR003G

001 Крышка 35
002 Кольцевая пружина 14
003 Шайба 16
004 Кольцевая пружина 15
005 Плоская шайба 17
006 Кожух патрона
007 Кольцо 21
008 Направляющая шайба
009 Коническая пружина сжатия 21-29
010 Рукоятка в сборе
011 Кнопка блокировки в комплекте
012 Пружина сжатия 4
013 Винт-барашек M6X50
014 Губчатая пластина
015 Скоба боковой рукоятки
016 Шестигранная гайка M6
017 Рукоятка 36
018 Крышка
019 Фиксирующий штифт
020 Саморез с фиксирующей головкой 4X35
021 Корпус редуктора в комплекте
022 Шарикоподшипник 6806LLU
023 Шарикоподшипник 606ZZ
024 Пружина сжатия 4
025 Стопорная пластина
026 О- кольцо 17
027 Рычаг переключения в сборе
028 Пружина сжатия 3
029 Кнопка блокировки
030 Стальной шарик 7.0
031-1 Стальной шарик 3
031 Стальной шарик 3
032 Держатель инструмента в комплекте
033 Приводной фланец
034 Шестерня прямозубая 51
035 Пружина сжатия 31
036 Плоская шайба 30
037 Стопорная шайба Spiro 30
038 Плоская шайба 30
039 Втулка 9B
040 Боёк A
041 Шайба 10
042 Пружина сжатия 20
043 Обойма О-кольца B
044 О- кольцо 9
045 Кольцевая пружина 28
046 Ударник
047 О- кольцо 17.5
048 Цилиндр поршня
049 Направляющая пластина
050 Шарнир поршня
051 Пружина сжатия 14
052 Болт с полукруглой внутренней шестигранной головкой M4X8
053 Пружинная направляющая
054 Болт с внутренним шестигранником M4X25 WR
055 Внутренняя опора в комплекте
056 Стопорное кольцо (ВНЕШ.) U-6
057 Плоская шайба 7
058 Шестерня прямозубая 10
059 Кулачок сцепления
059-1 Кулачок сцепления
060 Распределительный вал
061 Подшипник с биением 10
062 Кольцо 8
063 Направляющая грузодержателя
064 Плоская шайба 6
065 Стопорное кольцо (ВНЕШ.) E-5
066 Противовес
067 Болт с внутренним шестигранником M4X25 WR
068 Корпус подшипника
069 Шарикоподшипник 608ZZ
070 Сепаратор подшипника B
071 Спирально-коническая шестерня 32
072 О- кольцо 74
073 Штифт с буртиком с плоской головкой 6
074 Внутренний корпус в сборе
075 Пружина сжатия 10
076 Фетр
077 Болт с внутренним шестигранником M4X12 WR
078 О- кольцо 22.4
079 Пластина переключения B
080 Пружина сжатия 5
081 Пластина переключения A
082 Сепаратор подшипника A
083 Спирально-зубчатая коническая передача 11 в комплекте
084 Шарикоподшипник 608 LLU
085 Плоская шайба 8
086-1 Ротор
086 Ротор в сборе
087 Шарикоподшипник 626DDW
088 Статор
089 Винт с плоской головкой M3X6
090 Саморез с цилиндрической головкой 2X6
091-1 Контроллер
091 Контроллер
091-2 Контроллер
097-1 Крюк в сборе
097 Крюк в сборе
098-1 Винт с полукруглой головкой M5X14 WR
098 Винт с полукруглой головкой M5X12 W
103 Квадратная гайка M5
104 Амортизирующее кольцо 12
105 Корпус в комплекте
106 Саморез с фиксирующей головкой 4X18
107 Фирменная табличка HR003G
108 Прозрачная этикетка
110 Опорная пластина
111 Светодиодная схема
112 Корпус в комплекте
113 Торсионная пружина 6
114 Открыватель
115 Контактная клемма
116 Этикетка серийного № HR003G
117 Саморез с фиксирующей головкой 4X18
118 HANDLE SET
119 Рычаг переключения F/R
120 Переключатель C3JR-4B-2
121 Наклейка с логотипом XGT
122 HANDLE SET
123 Держатель инструмента в сборе
123-1 TOOL HOLDER ASS'Y
A02 Набор ёмкость для масла (для России)
A02-1 Набор ёмкость для масла
A03 Ткань
B02 Набор крючка
D10 INC. 97
B02-1 Набор крючка
C10 Винт с полукруглой головкой M5X14 WR
D10 INC. 97
F03 Набор крючка
F07 Комплект системы пылеулавливания DX12
F16 Комплект шарниров 22-38
F17 Набор ёмкость для масла (для России)
F21 Набор фильтров
D10 INC. 83-85
G12 Набор пылесборных подкладок
D10 INC. 83-85
D10 INC. 52
D10 INC. 11-19
C10 Масляный сальник 25
C20 Втулка чашки
D10 INC. 26
D10 INC. 112
C10 Масляный сальник 9
D10 INC. 105
C10 Резиновый штифт 6
D10 INC. 122
C10 Резиновый штифт 6
D10 INC. 118
D10 INC. 31-37
D10 INC. 31-37
A01 Глубиномер
