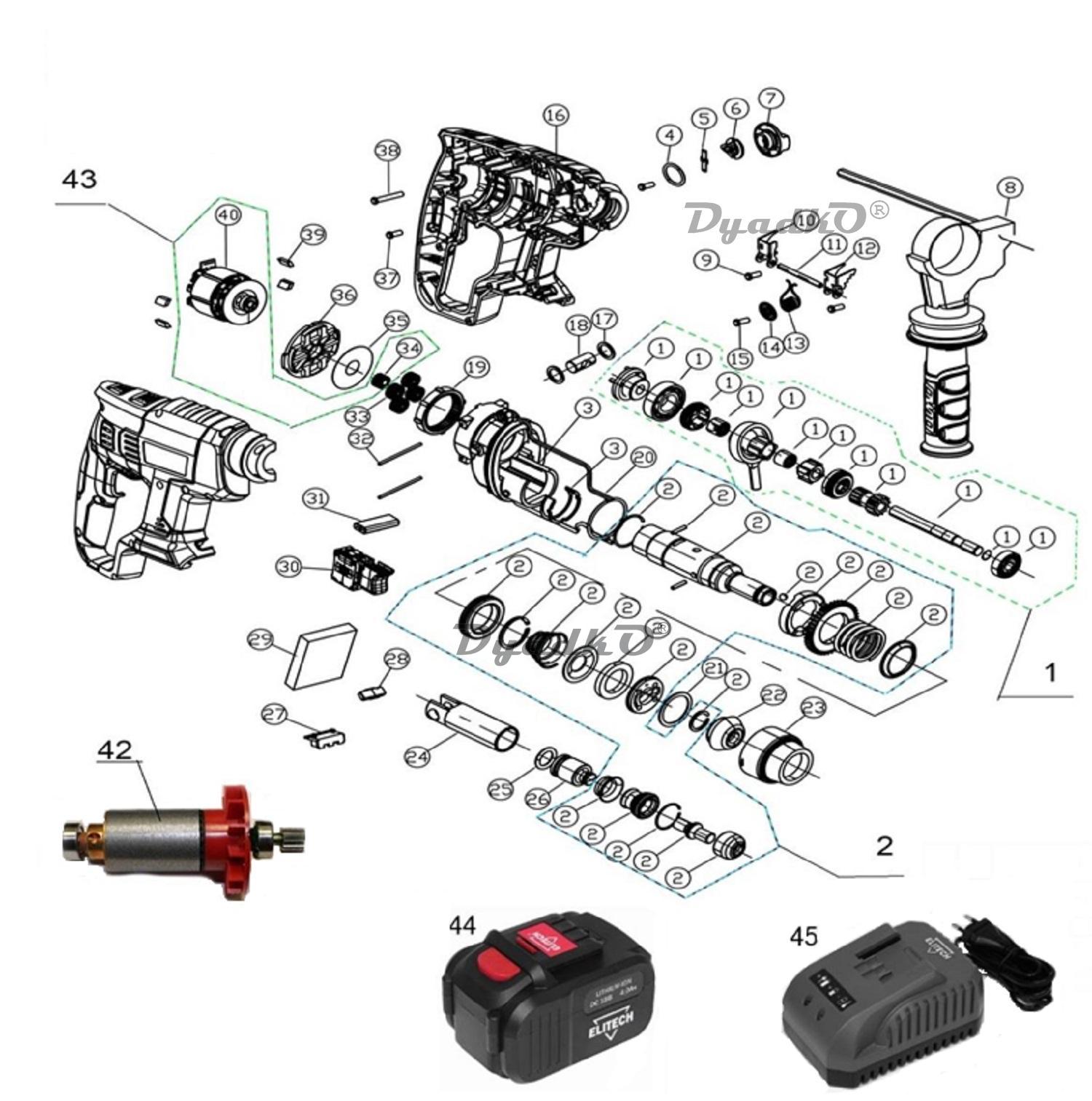

Схема ELITECH ПА 18БЛМ ПА 18БЛМ (Е2205.001.00)

1 Вал зубчатый с муфтами сцепления в сборе; ;
2 Ствол в сборе; ;
3 Корпус редуктора в сборе; ;
4 Кольцо уплотнительное; ;
5 Пластина пружинная ; ;
6 Вилка переключателя; ;
7 Переключатель поворотный ; ;
8 Рукоятка; ;
9 Саморез 3*8; ;
10 Вилка переключения левая ; ;
11 Штифт; ;
12 Вилка переключения правая ; ;
13 Пружина; ;
14 Шайба; ;
15 Саморез 3*12; ;
16 Корпус в сборе; ;
17 Шайба; ;
18 Штифт; ;
19 Шестерня кольцевая; ;
20 Прокладка уплотнительная; ;
21 Шайба; ;
22 Наконечник защитный; ;
23 Кожух; ;
24 Цилиндр; ;
25 Кольцо; ;
26 Ударник; ;
27 Колодка клемная; ;
28 Линза; ;
29 Плата основная; ;
30 Выключатель; ;
31 Переключатель вращения; ;
32 Штифт; ;
33 Шестерни планетарной передачи; ;
34 Шестерня электродвигателя; ;
35 Шайба; ;
36 Крышка редуктора задняя; ;
37 Саморез 3,5х8; ;
38 Саморез 3,5х12; ;
39 Аммортизаторы; ;
40 Статор; ;
41 Ротор; ;
42 Ротор в сборе; ;
43 Электродвигатель в сборе с шестерней; ;
44 Аккумулятор 18В, 4Ач(2018-19).; ;
45 Устройство зарядное 10,8-18V 230V 3,5А 60Вт; ;
