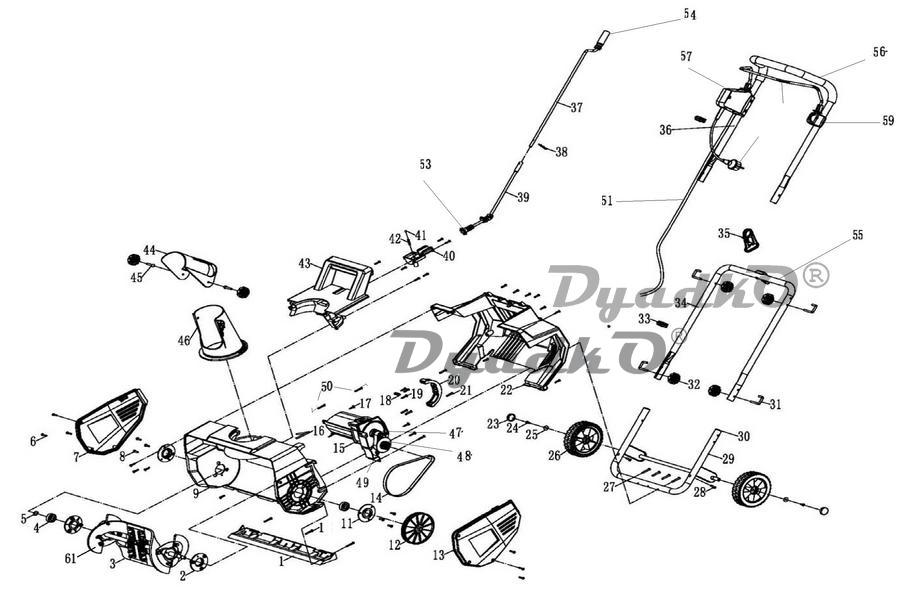

Схема СИБРТЕХ ЭСБ-2000 (97620)

1 Скребок
2 Корпус подшипника внутренний
3 Шнек в сборе
4 Подшипник 6202 2rs
5 Кольцо стопорное d15 наружное
6 Саморез st 3,9х20
7 Панель корпуса боковая правая зеленая
8 Винт м5х16
9 Корпус нижняя часть синий
10 Саморез st 3,9х30
11 Корпус подшипника внешний
12 Шкив шнека
13 Панель корпуса боковая левая зеленая
14 Ремень 5epj543
15 Двигатель в сборе
16 Трубка термоусадочная ф5х50
17 Саморез st 4,2х20
18 Зажим кабеля
19 Саморез st 4,2х24
20 Кронштейн двигателя
21 Саморез st 4,8х25
22 Корпус верхняя часть зеленая
23 Заглушка колеса зеленая
24 Винт м5х12
25 Шайба 5 увеличенная
26 Колесо зеленое
27 Саморез st 4,8х35
28 Саморез st 4,8х20
29 Рама (ось колесная)
30 Заглушка
31 Болт м6 j-образный
32 Гайка-барашек рукоятки зеленая
33 Фиксатор провода зеленый
34 Рукоятка нижняя часть
35 Кронштейн провода
36 Рукоятка верхняя часть
37 Ручка поворота желоба в сборе зеленая
38 Шплинт 2,5х40
39 Вал поворота карданный в сборе
40 Корпус механизма поворота
41 Шар стальной d6
42 Пружина
43 Рукоятка корпуса зеленая
44 Козырек желоба выброса снега синий
45 Болт м6х30 мебельный
46 Желоб выброса снега синий
47 Шкив двигателя
48 Шкив промежуточный
49 Ремень зубчатый 225х17
50 Щетка в сборе (комплект 2 шт)
51 Провод соединительный 2х1
52 Провод сетевой 2х1
53 Шестерня механизма поворота
54 Ручка рычага поворота зеленая
55 Кронштейн рычага поворота
56 Чехол ручки
57 Коробка распределительная в сборе
58 Кронштейн выключателя
59 Гнездо кронштейна в сборе
60 Шестерня механизма поворота н/о
61 Лопасти шнека (комплект 2 шт)
