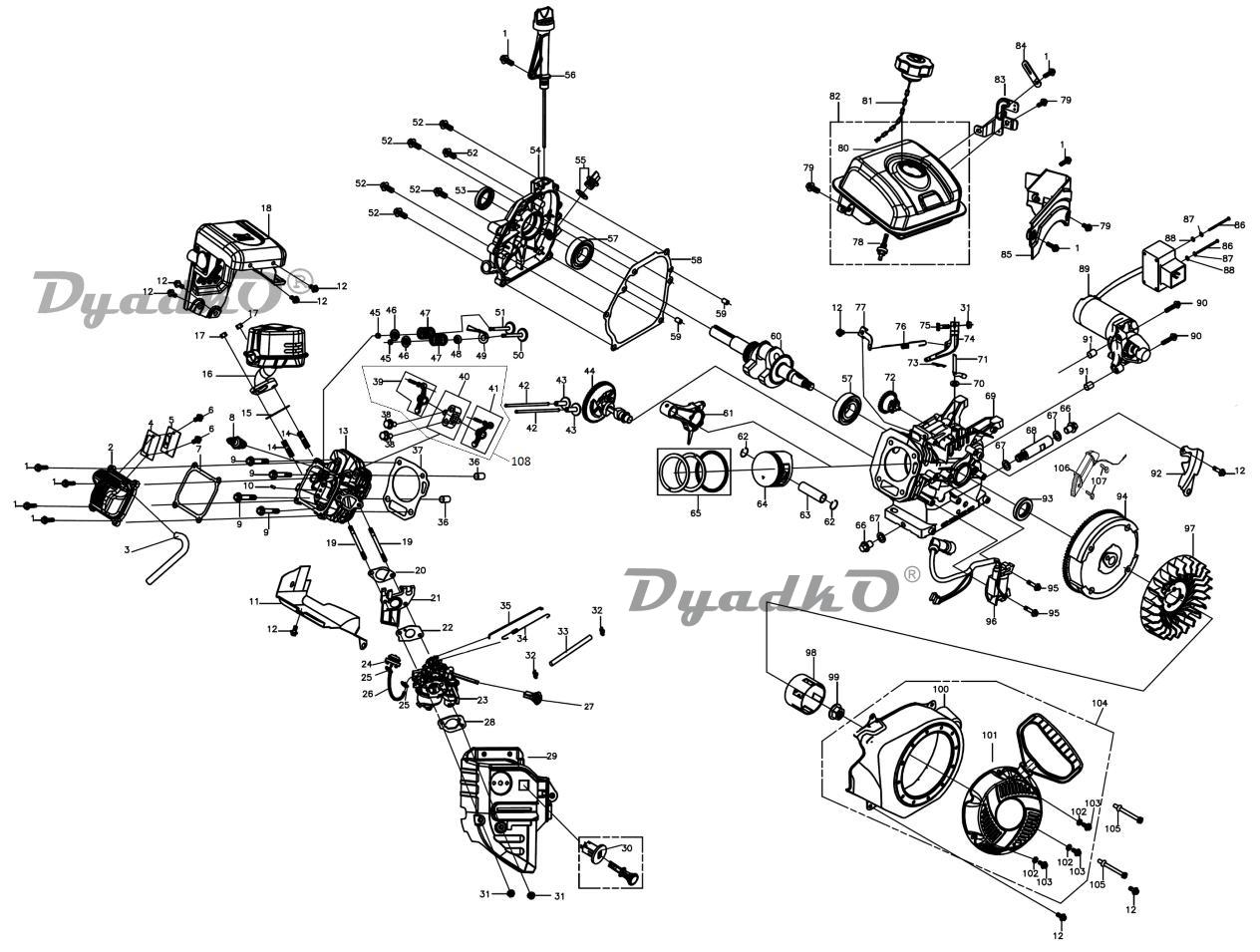

Схема DENZEL SBM 610S PRO (97654, 976543) Двигатель

1 Болт М6х20
2 Крышка головки цилиндров 210F
3 Шланг отвода газов
4 Прокладка клапана обратного 210F
5 Клапан обратный 210F
6 Болт M5х8
7 Прокладка крышки 210F
8 Свеча зажигания F7TC
9 Болт М8х60 фланцевый
10 Штифт 4х8
11 Кожух теплоизоляционный
12 Болт М6х12 фланцевый
13 Головка цилиндра 210F
14 Шпилька М8х35
15 Прокладка глушителя
16 Глушитель в сборе
17 Гайка М8
18 Кожух глушителя
19 Шпилька M6х96
20 Прокладка теплоизолятора
21 Прокладка теплоизолирующая
22 Прокладка карбюратора
23 Карбюратор в сборе 210F
24 Праймер
26 Трубка праймера
27 Ручка заслонки
28 Прокладка фильтра воздушного
29 Панель управления
30 Выключатель зажигания
31 Гайка М6 фланцевая
32 Хомут ф6
33 Шланг топливный
34 Пружина вытяжная
35 Тяга
36 Втулка направляющая 10х16
37 Прокладка головки цилиндра 170
38 Болт M8х32
42 Штанга толкателя 168
43 Толкатель 168
44 Вал распределтельный 168
45 Блокиратор выпускного клапана
46 Фиксатор выпускного клапана 170
47 Пружина клапана 170
48 Сальник клапана 13х6х7,5
49 Дефлектор
50 Клапан впускной 210F
51 Клапан выпускной 210F
52 Болт М8х35 фланцевый
54 Крышка картера 210F
55 Пробка масляная
56 Щуп масляный в сборе
57 Подшипник 6205
58 Прокладка картера 168
59 Втулка направляющая 8х14
60 Вал коленчатый
61 Шатун 168
62 Кольцо стопорное D19 пружинное
63 Палец поршневой 170
64 Поршень 210F
65 Кольцо поршневое набор 210F
66 Пробка для слива масла М10х15
67 Шайба 10 алюминиевая
68 Переходник сливной пробки
69 Картер 210F
70 Шайба 6
71 Рычаг регулятора
72 Регулятор частоты вращения
73 Шплинт 1,2х24
74 Рычаг управления
75 Болт M6х21 специальный
76 Пружина 210F
77 Регулятор оборотов 210F
78 Переходник топливный
79 Болт M6х16
80 Бак топливный
81 Крышка бака топливного
82 Бак топливный в сборе
83 Кронштейн
84 Хомут
85 Кожух двигателя
86 Саморез ST4?55
87 Шайба пружинная M4
88 Шайба плоская M4
89 Стартер электрический в сборе
90 Болт M6х28
91 Штифт 8х12
92 Планка
93 Сальник 25х41,25х6
94 Маховик 210F (зубчатый венец)
95 Болт М6х22 фланцевый
96 Катушка зажигания 210F
97 Крыльчатка 168
98 Барабан стартера 168
99 Гайка М14х1,5 фланцевая
100 Кожух маховика
101 Стартер ручной в сборе
102 Шайба плоская M6
103 Болт М6х8 фланцевый
105 Шпилька M6х76
106 Катушка зарядки 12V 45W
107 Болт M6х28
108 Вал коромысел в сборе
