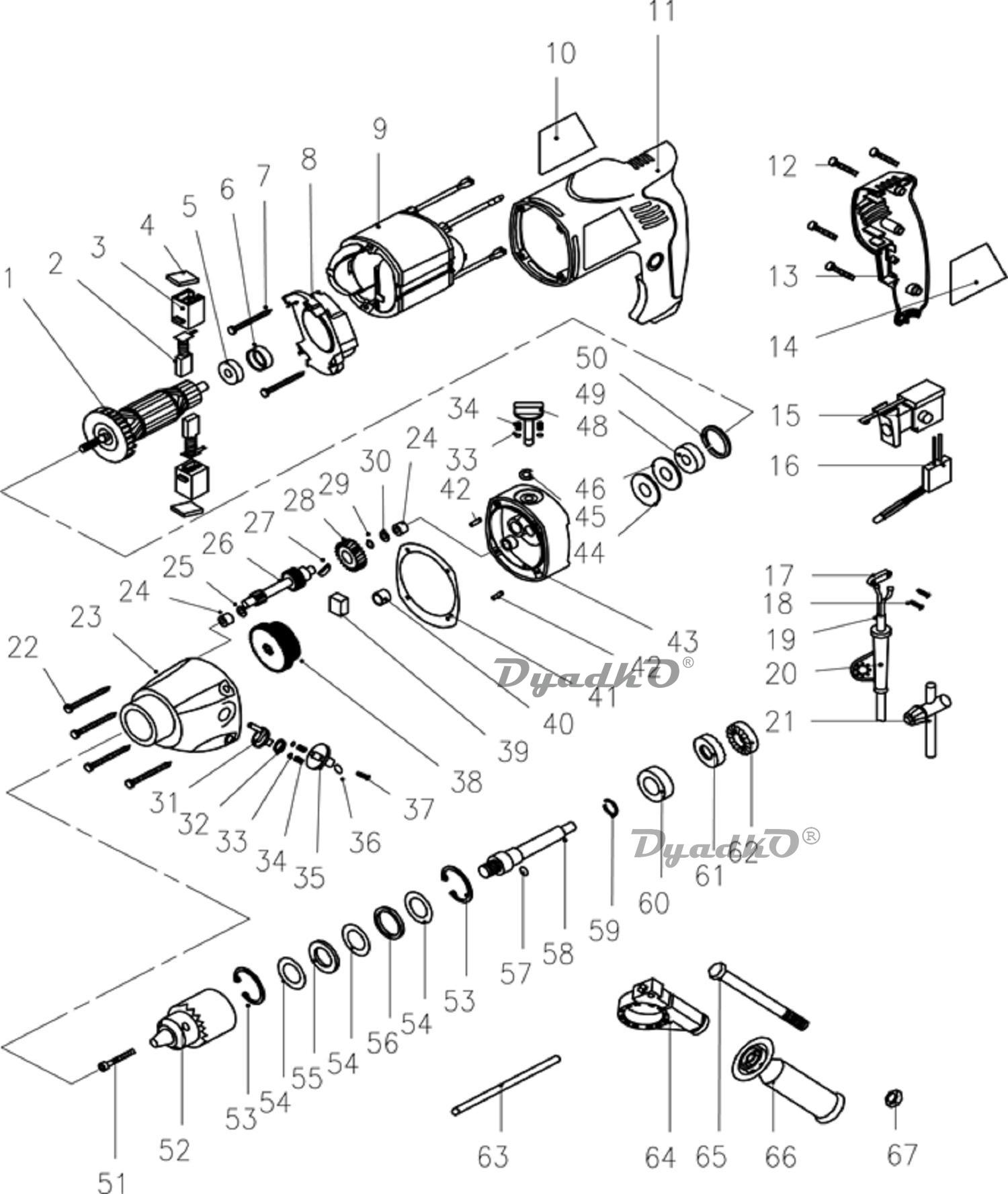

Схема ИНТЕРСКОЛ ДУ-16/1000ЭР ДУ-16/1000ЭР (57.....) С 25.05.2020

1 Якорь с вентилятором
2 Щетка электрическая
4 Колпачок щеткодержателя
5 Подшипник шариковый 608.ZZ
6 Втулка резиновая
7 Винт саморез
8 Диафрагма
9 Статор в сборе
10 Табличка маркировочная
11+13 Корпус двигателя с ручкой - комплект
12 Винт саморез
14 Табличка логотип
15 Выключатель в сборе
16 Блок электронный
18 Винт саморез
19 Шнур питания с вилкой
20 Трубка защитная шнура
21 Ключ патронный
22 Винт саморез
23 Корпус редуктора
24 Подшипник роликовый НК061009
25 Шайба
26 Вал промежуточный
27 Шпонка сегментная
28 Колесо зубчатое
29 Кольцо стопорное для вала
30 Шайба
31 Переключатель скорости
32 Кольцо уплотнительное
33 Шарик
34 Пружина
35 Ручка переключателя скорости
36 Шайба гроверная Ø 4
37 Винт
38 Блок шестерён
39 Прижим резиновый
40 Подшипник роликовый НК0810
41 Прокладка
42 Штифт
43 Щит промежуточный
44 Кольцо уплотнительное
45 Кольцо стопорное для вала
46 Прокладка
48 Переключатель режимов
49 Подшипник шариковый 609-RS
50 Кольцо стопорное для отв.
51 Винт фиксирующий М6Lх26
53 Кольцо стопорное для отв.
54 Шайба
55 Кольцо фетровое
56 Шайба резиновая
57 Шарик
58 Шпиндель
59 Пружина
60 Подшипник шариковый 6002.2Z
61 Храповик 149.03.01.06.00 ДУ-16/1050
62 Храповик 149.03.01.02.00
63 Ограничитель глубины сверления
64 Хомут
65 Болт
66 Рукоятка
67 Гайка М8х1
68(64-67) Ручка боковая в сборе
(52+21) Патрон сверлильный с ключом
(3+4) Корпус щеткодержателя
(17+18) Планка фиксации шнура
